A numeração das vigas será feita para as dispostas horizontalmente no desenho, partindo-se do canto superior e prosseguindo- se por alinhamentos sucessivos, até atingir o canto inferior direito; para as vigas dispostas verticalmente, partindo- se do canto superior esquerdo, para cima, por fileiras sucessivas, até atingir o canto superior direito. “Convenciona-se considerar como dispostas horizontalmente no desenho, as vigas cuja inclinação com a horizontal variar de a .” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Para a elaboração e o desenvolvimento de serviços técnicos especializados de projetos arquitetônicos e urbanísticos, a atividade técnica que consiste na conversão funcional de um edifício, monumento ou conjunto arquitetônico ou paisagístico, por meio da alteração do uso original, considerando suas características essenciais para garantir funções apropriadas ao espaço objeto de restauração, conservação ou preservação, se refere a:

Em geral, o pagamento da execução dos serviços é realizado através de medições mensais, no fechamento de um período de 30 dias. No final do período, levanta-se a quantidade dos serviços executados, faz-se a medição e, depois de aprovado pela fiscalização, é preparada a fatura de serviços – documento essencial para o processamento do pagamento. Considere os documentos essenciais para o pagamento de medições em obras públicas:

I. Boletim de medição.

II. Memória de cálculo do boletim de medição.

III. Relatório fotográfico.

IV. Diário de obras.

V. Cálculo do BDI.

Está correto o que se afirma apenas em

Qualquer esquadria voltada para a face interna da edificação, que faz interface com ambientes não sujeitos à incidência direta de água como, por exemplo, a janela de banheiro que abre para a área de serviço, somente deve atender aos requisitos de resistência às operações de manuseio e segurança, dispensando-se os demais ensaios. Tal item NÃO se refere ao caso de esquadrias voltadas para:

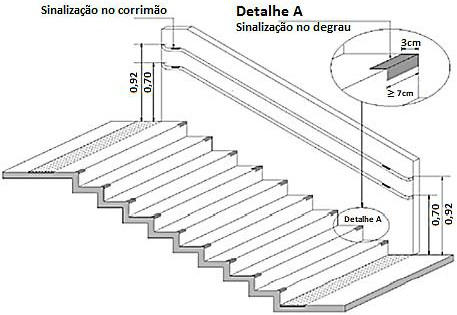

Observe a imagem a seguir:

A sinalização visual das escadas é fundamental para a segurança dos usuários, bem como dá maior visibilidade dos vãos a vencer quando utilizada. O objetivo é destacar os elementos que irão trazer maior segurança e mobilidade nas escadas. A sinalização dos degraus das escadas deve ser, EXCETO:

Cotagem é a representação gráfica no desenho da característica do elemento, através de linhas, símbolos, nota e valor numérico em uma unidade de medida. A cotagem que é dada somente para informação e não influi nas operações de produção ou de inspeção, sendo derivada de outros valores apresentados no desenho ou em documentos e nela não se aplica tolerância é:

Nas convenções gráficas dos projetos de arquitetura há vários tipos de letras e algarismos. O tipo de fonte a ser utilizado deve ser sem serifas e apresentar traço com espessura uniforme e equivalente a um décimo da altura da letra em caixa alta (maiúscula). Considerando a altura das linhas em relação ao corpo da fonte, marque V para as verdadeiras e F para as falsas.

( ) Altura 1,8 mm; corpo 10 pt.

( ) Altura 3,5 mm; corpo 20 pt.

( ) Altura 5,0 mm; corpo 28 pt.

( ) Altura 7,0 mm; corpo 32 pt.

A sequência está correta em

É fundamental que um desenho arquitetônico tenha escala, para que a conferência em campo seja precisa. Os desenhistas, bem como os seus assistentes devem adequar a escala ao tamanho do papel utilizado para que o mesmo não fique confuso, ou mesmo não tenham espaços vazios no papel. Assim, uma linha de 10,00 metros na escala 1:75 terá quantos metros na escala 1:100?

Observe a imagem a seguir:

No desenho técnico, há diversas variações dos tipos de linhas, que podem ser a critério do desenhista ou por imposição da norma técnica. Tais variações são muito comuns e devem seguir métodos para a confecção do desenho. Na figura, o tipo de variação de linha contínua é:

Em um novo projeto de pavimentação da entrada do Parque Tecnológico Itaipu-BR, foram necessárias 16 plantas tamanho A4; 20 plantas tamanho A3; e, 10 plantas tamanho A2. Para transformar todas as plantas tamanho A4; A3; e, A2 em plantas tamanho A1, quantas plantas tamanho A1 serão necessárias?
