Sobre os comandos utilizados em software Autocad para desenhos de plantas baixas e circuitos elétricos, considere as afirmativas a seguir.

I) A opção FIT do comando PEDIT transforma a poliiinha, criando uma reta e uma curva suave formada por pares de arcos entre cada dois vértices. A curva criada contornará os vértices de polilinha original.

II) O comando OSNAP permite determinar com precisão diversos pontos específicos, como centro de circunferências, tangências de retas a circunferências, pontos médios de retas, intersecções, pontos extremos etc.

III) O comando SCALE altera efetivamente as dimensões do objeto (desenho), enquanto o comando ZOOM não.

IV) Para evitar que o comando STRETCH atue como o comando MOVE, deve-se selecionar apenas parte da figura, mantendo pontos fora da seleção, que ficarão fixos em relação à deformação.

Assinale a alternativa correta.

Sobre a utilização de planilhas Excel para controles diversos (estoques, lista de materiais, controle de manutenção etc.) considere as afirmativas a seguir.

I) Quando se move uma fórmula utilizando os comandos Recordar e Colar, as referências de célula contidas na fórmula não se alteram.

II) A função “Converter” pode transformar uma tabela de polegadas em qualquer outra unidade de comprimento.

III) As funções trigonométricas usam radiano como unidade dos argumentos, portanto, para escrever a fórmula para seno de 30 graus, deve-se escrever: = SEM (30* PI ( ) / 180).

IV) A tecla de função F1 permite editar a célula destacada com o cursor em forma de caixa (célula ativa) e a tecla de função F2 e permite chamar a ajuda on-line.

Assinale a alternativa correta.

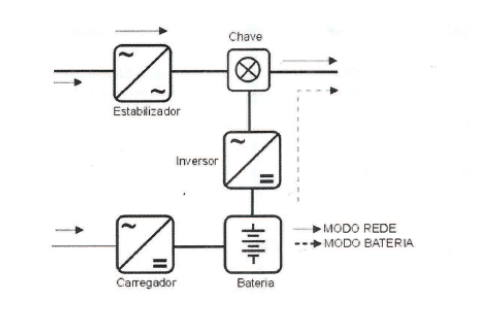

Analise a figura a seguir, que representa um diagrama de blocos de um UPS.

Assinale a alternativa que indica, corretamente, o tipo de topologia que esse diagrama representa.

O Ministério do Trabalho e do Emprego, através da norma regulamentadora NR 10 (Segurança em Instalações e Serviços em Eletricidade), versa sobre segurança em instalações e serviços em eletricidade. Sobre as preconizações dessa norma, considere as afirmativas a seguir.

I) O curso básico de segurança em instalações e serviços com eletricidade é aplicável aos trabalhadores devidamente advertidos, independentemente de sua qualificação profissional, pois é básico e usa carga horária é mínima é de 20 horas.

II) É obrigatório que os projetos de instalações elétricas especifiquem dispositivos de desligamento de circuitos que possuam recursos para impedimento de reenergização, para sinalização de advertência com indicação da condição operativa.

III) O curso “segurança no sistema elétrico de potência (SEP) e em suas proximidades”, com carga horária de 40 horas, só pode ser realizado por trabalhadores que participaram, com aproveitamento satisfatório, do curso básico.

IV) As operações elementares, como ligar e desligar circuitos elétricos, feitas em baixa tensão, com materiais e equipamentos elétricos em perfeito estado de conservação e adequados para a operação, podem ser realizadas por qualquer pessoa não advertida.

Assinale a alternativa correta.

Considere a figura a seguir, que representa as distâncias no ar que delimitam radialmente as zonas de risco, controlada e livre, com interposição de superfície de separação física adequada.

Assinale a alternativa que indica, corretamente, os entornos e os acessos às áreas representas pela figura.

Sobre a manutenção de equipamentos elétricos e ferramentas utilizadas na manutenção elétrica, atribua V (verdadeiro) ou F (falso) às afirmativas a seguir.

( ) Um motor elétrico que apresente vibração, velocidade aquém da nominal e esteja “roncando” pode estar, entre outros problemas, com enrolamento (fase) queimado.

( ) Um transformador isolado a óleo empregado em uma subestação de energia, cuja temperatura contínua do óleo no topo do tanque é de cerca de 65°C, tem de ter seu líquido isolante submetido a testes de isolação dielétrica periódica anual.

( ) Em uma instalação elétrica de uma lâmpada, é correto conectar, em seu soquete, os fios fase, provenientes da rede e de retorno, bem como do interruptor de comando de acendimento, para seu correto funcionamento.

( ) O alicate de eixo móvel é utilizado para trabalhar com peças cilíndricas, tubos e eletrodutos, sendo sua articulação móvel para possibilitar maior abertura e facilitar as manutenções.

( ) Os conectores e terminais a compressão podem ser aplicados em fios, cabos e condutores, através de alicates comuns, de bico, de compressão e hidráulicos com a finalidade de fixação e acabamento para conexões elétricas.

Assinale a alternativa que contém, de cima para baixo, a sequência correta.

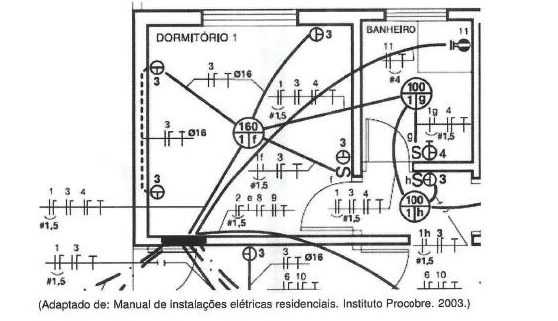

Considere o desenho a seguir, que representa o fragmento de um projeto de instalações elétricas de baixa tensão.

Sobre esse fragmento de projeto, assinale a alternativa correta.

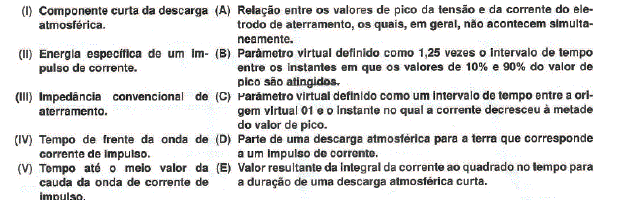

Sobre os Sistemas de Proteção contra Descarga Atmosférica (SPDA), relacione os termos, na coluna da esquerda, com as definições, na coluna da direita.

Assinale a alternativa que contém a associação correta.
