Em trabalhos industriais ou domésticos, é empregado o motor monofásico tipo série para corrente alternada. Sobre esse tipo de motor, considere as afirmativas a seguir.

I - A corrente de linha não acompanha linearmente a variação de conjugado na carga.

II - A potência mecânica produzida é constante.

III - O motor oferece alto valor de conjugado quando opera em alta rotação.

IV - O motor alcança altos valores de rotação, se não estiver acionando carga mecânica.

São corretas, apenas, as afirmativas:

A figura acima mostra a tela de um osciloscópio, cuja escala horizontal de tempo é de 5 ms/div. O osciloscópio está ajustado para medir também o nível DC, e mostra uma onda triangular de 30V pico a pico. A linha horizontal em negrito corresponde ao nível terra de tensão. O nível DC do sinal, em V, é:

O funcionamento de alguns tipos de máquinas elétricas implica o inevitável surgimento de centelhamento (faísca), pequeno ou mais intenso, normal ou eventual, em algum ponto do(s) seu(s) circuito(s) elétrico(s) de trabalho. Entre as opções abaixo, qual o tipo de máquina isenta de qualquer centelhamento durante sua operação normal?

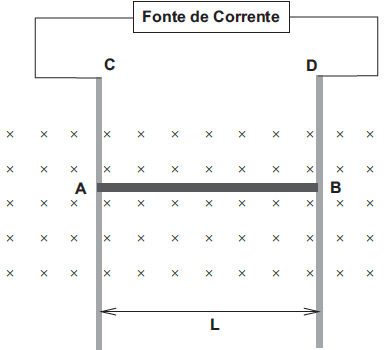

Uma barra condutora AB desliza sobre trilhos metálicos verticais CA e DB, sem perder o contato, conforme indicado na figura acima. As extremidades C e D dos trilhos estão conectadas a uma fonte de corrente constante. O conjunto está imerso em campo magnético uniforme, sendo o vetor de indução magnética ortogonal ao plano formado pelo circuito, entrando no plano do papel, conforme indicado na figura pelo x. A barra AB possui massa m = 100g e comprimento L = 20cm, que coincide com o espaçamento entre os trilhos. O atrito entre a barra e o trilho é desprezível. O módulo do vetor de indução magnética é 0,5T e a aceleração da gravidade é g = 10m/s².

Em determinado momento, observa-se que a barra AB cai em movimento retilíneo uniforme. O sentido e o módulo da corrente, em ampères, que fazem com que isso ocorra são, respectivamente, de:

Um dado transformador de 10 MVA, cuja tensão no primário é de 20,0 kV, e no secundário é de 160 kV, possui reatância referida ao lado de “média tensão” igual a 2,0 ohms. Considere que os valores de base, adotados no primário desse transformador, são iguais aos seus valores de placa. Os valores da reatância do transformador referido ao lado de “alta tensão”, em ohms e em p.u., respectivamente, são:

Dois geradores trifásicos idênticos encontram-se ligados a cargas trifásicas equilibradas. A carga do primeiro gerador contém impedâncias Z ligadas em estrela, enquanto, na do segundo, as impedâncias Z estão conectadas em delta. A esse respeito, considere as afirmativas a seguir.

I - A potência ativa total consumida na carga em estrela é igual à consumida em delta.

II - A potência reativa total na carga em delta é três vezes a da carga em estrela.

III - As potências aparentes totais na carga em estrela e na carga em delta são iguais.

IV - A relação entre os módulos dos fasores de tensão de linha e de fase na carga em estrela é !$ \sqrt3 !$ .

São corretas, apenas, as afirmativas:

A função resposta em freqüência de um determinado circuito linear é dada por:

!$ G(jω)={\large{V_{out}(j ω) \over V_{in}(j ω)}} = {\large{5 \over 20+ j3 ω}} !$.

Aplica-se um sinal de tensão senoidal de amplitude constante e média nula, com freqüência !$ ω !$ = 5 rad/s, na entrada desse circuito. A relação das amplitudes (ganho) e a defasagem entre os sinais de saída e de entrada, ambas em regime permanente, respectivamente, serão:

Determinada instalação elétrica possui uma carga que consome 18 kW, com fator de potência 0,6 indutivo. Deseja-se elevar o fator de potência da instalação para 0,9 indutivo, através da instalação de um banco de capacitores em paralelo com a carga. O módulo da potência reativa, em kvar, fornecida pelo banco de capacitores, deverá ser, aproximadamente:

(Dados: !$ \cos ∅ = 0,9 \Rightarrow, tg ∅ \cong 0,48 !$)

A figura acima ilustra um circuito resistivo de corrente contínua. Considerando que os valores dos resistores encontrem-se em ohms, a tensão V_A , em volts, aproximadamente, será:

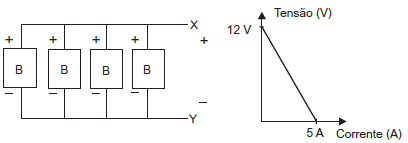

A figura acima mostra, à esquerda, um conjunto de quatro baterias idênticas, associadas em paralelo, e, à direita, a reta de carga correspondente a cada bateria isoladamente. Ao inserir uma carga resistiva de 7,4 !$ Ω !$ nos terminais X e Y do conjunto de baterias, qual o valor da corrente, em A, nessa carga?
