A figura acima mostra um transistor NPN polarizado na região ativa. Considerando que a tensão V_BE é de 0,6V e que I_B<< I_C, qual o valor aproximado da tensão V_CE em volts?

A figura acima apresenta um circuito utilizando amplificador operacional, considerado ideal. Para ajustar a tensão de saída V_S = 2,76 V_E, a resistência R, em k !$ Ω !$, deverá ser aproximadamente:

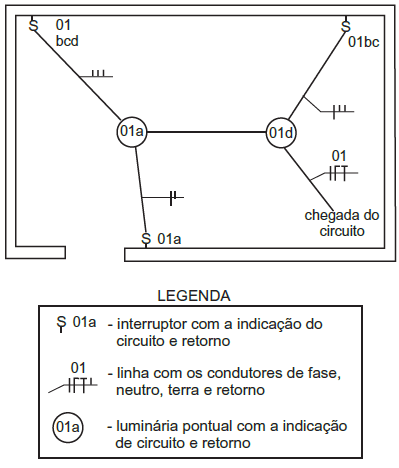

O diagrama de instalação elétrica de uma determinada dependência é apresentado na figura acima. O circuito 01 é o que chega a essa dependência, conforme indicado na figura. Na linha entre a duas luminárias, além de 1 fase, devem passar os seguintes condutores:

As normas técnicas originaram-se fundamentalmente da necessidade de o homem registrar seu aprendizado, de modo a poder repetir e reproduzir suas ações, otimizando os esforços e reduzindo os tempos de execução. Com o passar dos anos, a normalização aprimorou-se, sendo hoje orientada por certos princípios. A esse respeito, é INCORRETO afirmar que as normas:

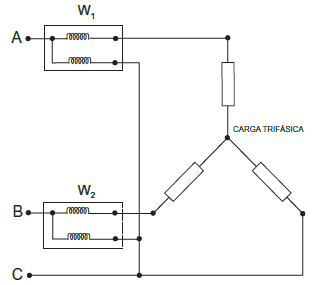

A figura acima apresenta uma carga trifásica sendo alimentada pelas fases A, B e C de uma fonte trifásica, onde dois wattímetros foram conectados. Se suas medições são iguais a W₁ e a W₂, é correto afirmar a respeito dessa ligação, que W₁ + W₂ é igual à potência:

Em uma instalação industrial, concluiu-se pela necessidade de peça especial, de formato não padronizado, tipo bucha de passagem em chapa metálica, para condutores elétricos rígidos sem capa isolante. Não foi identificada peça adequada no comércio, motivo pelo qual se optou por encomendar seu projeto e fabricação a especialista. A peça desejada, além de isolante para baixa tensão, deverá apresentar excelente rigidez mecânica, suportar temperaturas até 1000 °C e mostrar longa durabilidade. Dentre os abaixo citados, o material que preencherá todos os requisitos citados e permitirá simplicidade de fabricação é o(a):

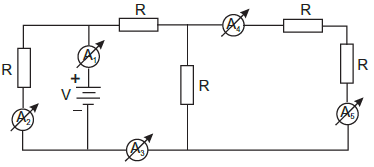

O circuito da figura acima apresenta uma configuração resistiva, sendo alimentado por uma fonte de tensão V. Todos os resistores são iguais a R. Cinco amperímetros considerados ideais são inseridos no circuito, como mostra a figura. Escolha, na tabela a seguir, a opção com as expressões corretas das correntes medidas nos amperímetros.

Tem havido um crescimento no uso de Esquemas de Proteção de Sistemas (EPS) na indústria, devido à necessidade de garantir os critérios de operação e de reduzir custos. Entre as ações de controle usadas pelos EPS, figura o corte de cargas por subtensão. O objetivo dessa ação, preservando a estabilidade do sistema, é restabelecer o controle de:

Em uma cidade, a distribuição de energia elétrica dá-se por meio de redes de distribuição em média tensão. Em vários pontos dessas redes são instalados transformadores que alimentam diversas redes de baixa tensão (com extensões menores), a fim de permitir o uso da energia elétrica pelos consumidores residenciais. A esse respeito, considere as seguintes afirmativas:

I - a distribuição é realizada inicialmente por meio de redes em média tensão, objetivando diminuir as perdas;

II - a distribuição de energia em baixa tensão implicaria em cabos com bitolas muito grandes, tornando a sua implementação prática inviável;

III - o uso da distribuição em média tensão sempre implicará uma instalação mais onerosa, devido à necessidade da construção de subestações.

É(São) correta(s), apenas, a(s) afirmativa(s):

O dispositivo de proteção a corrente diferencial residual (DR) é utilizado para interromper o circuito em que esteja ligado, na situação em que haja uma corrente de fuga. Nesse caso, é correto afirmar que a utilização do disjuntor termomagnético:
