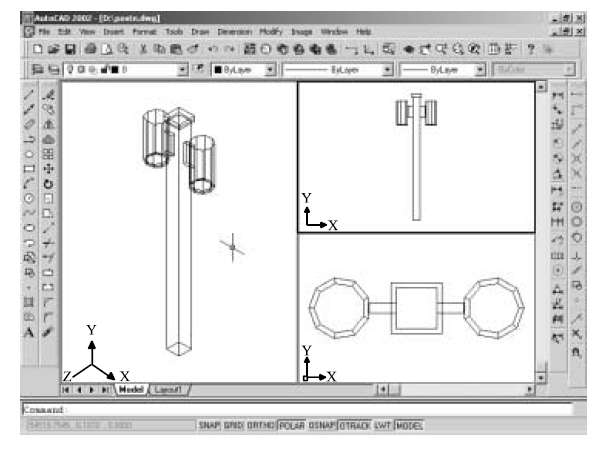

Para se cotar as dimensões do poste, é suficiente clicar o botão e marcar as extremidades de todos os elementos do objeto, exceto ângulos.

Uma das maneiras de traçar a haste vertical do poste em modo 3D é traçar o quadrado da base no mesmo plano do chão, acionar o comando EXT, definindo, ao mesmo tempo, na linha de comandos, a medida e o ângulo de elevação.

Para se desenhar na vista isométrica um pequeno círculo de metal que ficará soldado à base do poste, é suficiente mudar de isoplano, acionando a tecla F5, digitar C na linha de comando, teclar e, após isso, traçar a circunferência.

Para se repetir o desenho do poste várias vezes em redor de uma arena central, é suficiente clicar o botão , depois marcar, na janela que se abre, a opção polar array, e definir as coordenadas do ponto central da praça e a quantidade de cópias que serão distribuídas em torno desse ponto.

A figura do poste pode ser gravada como um bloco para utilização em outros desenhos, bastando para isso selecionar os elementos do desenho que comporão o bloco, clicar a subposição Make da opção Block do menu e marcar, na janela que se abre, o caminho da pasta onde será salvo o arquivo.

É correto afirmar que o poste foi desenhado em modo 3D, sendo apresentado em três vistas: frontal, superior e perspectiva isométrica.

A janela mostrada apresenta a linha de comandos e algumas barras de ferramentas, entre elas, as de desenho, dimensionamento, propriedades de objeto, modificação, renderização e vistas.

A linha em ziguezague que delimita o corte realizado coincide com a linha de centro de um dos furos e, por ordem de prioridade, esta última não é mostrada.

O corte mostrado na figura está corretamente delimitado por uma linha contínua estreita em ziguezague.

Parte do objeto mostrado na figura está desenhado em meio-corte.
