Analise a Figura 15 abaixo:

Referente a um Sistema de Proteção de Descargas Atmosféricas (SPDA), relacione as indicações dos elementos X, Y, Z e W do sistema representado esquematicamente na Figura 15 às suas respectivas descrições.

( ) Rede Captora de descargas.

( ) Descidas.

( ) Aterramento.

( ) Equipotencializações, em cada pavimento, com a rede elétrica e com as ferragens estruturais.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Com base na Figura 14 abaixo, que apresenta um circuito elétrico no qual uma carga equilibrada de 42 kVA é alimentada por um transformador trifásico, assinale a alternativa correta. Observação: considere transformador trifásico ideal, ou seja, sem perdas.

O circuito da Figura 13 abaixo representa um dispositivo de iluminação, no qual as lâmpadas resistivas são todas de 60 W. Assinale a alternativa que apresenta a corrente total fornecida pela fonte CA, 220 V, 60 Hz. Realize arredondamento a partir da segunda casa decimal.

Assinale a alternativa que apresenta corretamente os nomes dos instrumentos e equipamentos apresentados abaixo, usualmente empregados em medições de grandezas elétricas.

Analise a Figura 12 abaixo, referente ao funcionamento descrito pelo diagrama de comando, e assinale a alternativa INCORRETA.

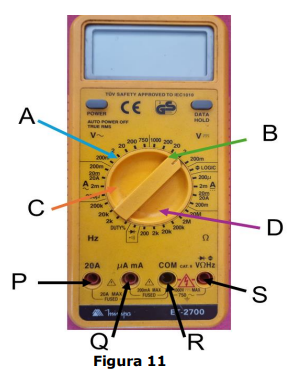

Analise a Figura 11 e as ações para a medição da corrente elétrica listadas abaixo:

1. Ligar o multímetro, botão power.

2. Ajustar seletor para a região A, escolhendo a escala adequada.

3. Conectar terminal de ponteira de cor preta no ponto R do multímetro.

4. Conectar terminal de ponteira de cor vermelha no ponto S do multímetro.

5. Conectar as ponteiras aos terminais de alimentação da carga de modo que multímetro esteja em paralelo com a carga.

6. Ler o valor da tensão em Volts.

7. Desconectar o multímetro.

8. Ajustar seletor para a região C, escolhendo a escala adequada.

9. Conectar terminal de ponteira de cor preta no ponto R do multímetro.

10. Conectar terminal de ponteira de cor vermelha no ponto P do multímetro.

11. Conectar as ponteiras entre um dos pontos de alimentação da rede e um dos pontos dos terminais de alimentação da carga de modo que o multímetro esteja em série com a carga.

12. Ler o valor da corrente em Amperes.

Com base nas informações acima, assinale a alternativa que indica a sequência correta e adequada para a medição da corrente circulante numa carga monofásica acoplada à rede elétrica na capital.

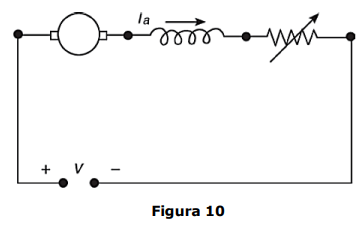

O circuito elétrico da Figura 10 abaixo ilustra um processo de controle de velocidade de motores de indução e de corrente contínua, conhecido como:

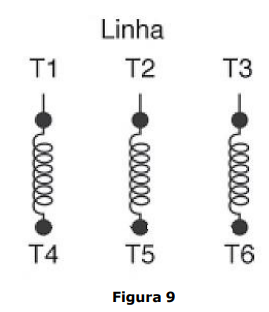

De acordo com a Figura 9 abaixo, que apresenta as bobinas e os terminais de conexão de um motor trifásico, assinale a alternativa que corresponde às corretas conexões para que o motor opere na configuração estrela.

Uma reforma será realizada no saguão de recepção da emergência da ala NORTE de um hospital situado na capital. Nesse local, serão instaladas 20 lâmpadas LED de 12 W. Por ser uma recepção de emergência médica, está previsto um funcionamento contínuo no setor de 12 horas por dia, em média, exceto nos finais de semana. Nos períodos de inatividade, incluindo os fins de semana, a recepção da emergência da ala SUL realiza o atendimento, garantindo ao hospital um funcionamento 24/7 nos serviços de emergência. Qual será o consumo mensal de energia elétrica referente à iluminação do saguão da emergência da ala NORTE? Observações:

• Considere mês útil: 20 dias.
• Realize arredondamentos a partir da segunda casa decimal.

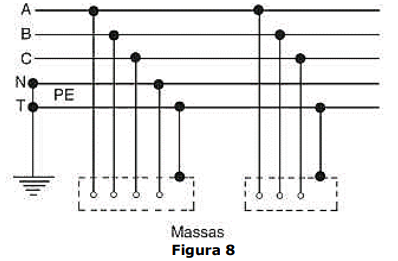

As redes de distribuição são classificadas segundo diversos esquemas de aterramento, que diferem entre si em função da situação da alimentação e das massas com relação à terra. Os diferentes sistemas são classificados segundo um código de letras na forma XYZ, em que:

X = identifica a situação da alimentação em relação à terra:
T = sistema diretamente aterrado; I = sistema isolado ou aterrado por impedância.
Y = identifica a situação das massas da instalação com relação à terra:
T = massas diretamente aterradas; N = massas ligadas ao ponto de alimentação, onde é feito o aterramento.
Z = disposição dos condutores neutro e de proteção:
S = condutores neutro e de proteção separados; C = neutro e de proteção combinados em um único condutor (PEN).

Com base na nas informações acima e na Figura 8 abaixo, assinale a alternativa correta.
