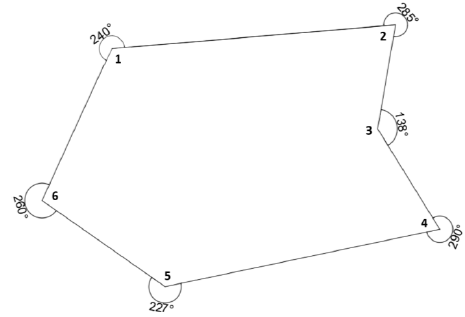

A figura a seguir apresenta os ângulos horizontais internos de uma poligonal fechada.

Sabendo-se que o azimute inicial (1-2) é igual a 85°, assinale a alternativa que apresenta o valor correto para o azimute 4-5.

A medição de áreas é uma atividade muito comum para profissionais da área de agrimensura e pode ser realizada por diferentes métodos. A respeito dos métodos de cálculo de área, assinale a alternativa correta.

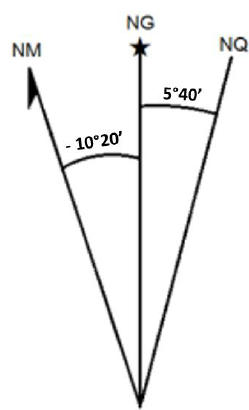

A figura a seguir apresenta a orientação do Norte Magnético (NM), do Norte Geográfico (NG), do Norte da Quadrícula (NQ) e os valores angulares de declinação magnética e convergência meridiana. Se o valor do azimute magnético de um determinado alinhamento for 35°, qual será o valor do azimute verdadeiro?

Um técnico em agrimensura está em campo procurando um poço de visita e, para localizá-lo, possui os valores de azimute e distância. A bússola do técnico apresenta a orientação em forma de rumo. Se o valor do azimute for 220°10’, qual valor ele deverá encontrar na bússola?

Em topografia, para a determinação de ângulos horizontais, pode ser usado o método das direções, em séries de leituras conjugadas, que são observações de uma mesma direção feitas na posição direta (PD) e na posição inversa (PI) da luneta do equipamento. Dadas as leituras em PD e PI de duas direções A e B:

Assinale a alternativa que corresponde ao ângulo horizontal entre A e B.

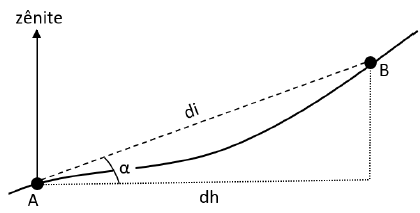

Em determinado levantamento topográfico não foi possível, devido ao relevo do local, medir diretamente a distância horizontal (dh) entre dois pontos A e B. Então, o profissional responsável optou por fazer a medição da distância inclinada (di = 12 metros) e do ângulo vertical (α = 15°) para posteriormente calcular a distância desejada. Assinale a alternativa que corresponde à distância horizontal obtida pelo profissional.

cos 15º = 0,9

sen 15º = 0,2

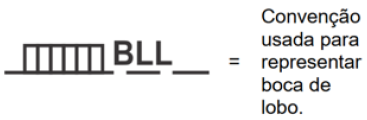

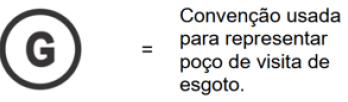

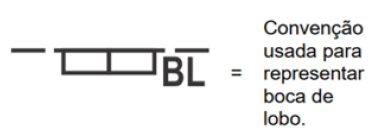

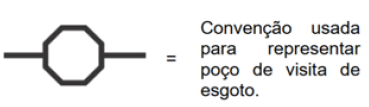

Sobre as convenções topográficas estabelecidas na NBR 13133, assinale a alternativa correta.

A NBR 8196/1999 refere-se ao emprego de escalas em desenhos técnicos. A tabela a seguir apresenta as escalas especificadas pela norma e que devem ser usadas em desenho técnico.

Para desenvolver um projeto hidrossanitário, um técnico precisa desenhar detalhes que possuem 0,9 metros de medida real. Nesse caso, a escala, de acordo com a NBR 8196/1999, e a medida dos detalhes no desenho que poderiam ser utilizadas pelo técnico são:

Um sistema de referência é definido a partir da adoção de um elipsoide, posicionado e orientado em relação à superfície terrestre. Ou seja, é um modelo desenvolvido para representar a Terra e permite que se faça a localização espacial de qualquer ponto sobre a mesma. Sabendo-se que o SIRGAS2000 é o sistema de referência oficial do Brasil, assinale a alternativa que apresenta uma característica relacionada ao referido sistema.

A posição de pontos na superfície terrestre é caracterizada por coordenadas em um sistema de referência. Nesse sentido, assinale a alternativa que apresenta o nome correto dado ao sistema de coordenadas com as seguintes características: origem (O) coincidente com a posição geodésica central da região de abrangência; eixo Z orientado segundo a direção vertical na origem O, em sentido oposto ao cento do elipsoide; eixo Y orientado a 90º do eixo Z e alinhado ao meridiano da origem, sentido positivo para Norte; e eixo X orientado a 90º dos eixos Y e Z em sentido dextrogiro.
