A norma IEC 61131-3 especifica a sintaxe e a semântica de um conjunto unificado de linguagens de programação para controladores lógicos programáveis. Esse conjunto consiste em duas linguagens textuais: Lista de Instruções (IL) e Texto Estruturado (ST), e duas linguagens gráficas: Diagrama Ladder (LD) e Diagrama de Blocos Funcionais (FBD).

São vantagens possíveis pela adoção da norma, EXCETO

É tecnologia de comunicação embasada em mestre-escravo, sendo que somente um mestre e no máximo 247 escravos podem ser conectados à rede.

Essa afirmação refere-se a

Considere um instrumento digital com faixa de medição de Y_mín a Y_máx. Esse instrumento possui um conversor analógico-digital interno de Z bits. Sendo R a resolução do instrumento, assinale a alternativa correta.

As unidades de pressão, vazão mássica e vazão volumétrica, no Sistema Internacional de Unidade, podem ser representadas, respectivamente, por:

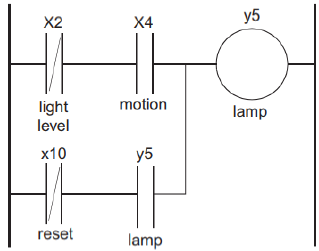

Considerando a figura a seguir, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Ao ser detectado um movimento (X4), a lâmpada (y5) acende e se mantém acesa.

( ) Ao ser detectado um movimento (X4), a lâmpada (y5) acende e se apaga em seguida.

( ) A lâmpada (y5) é apagada se o reset (x10) for acionado.

( ) O contato (y5) permite que a lâmpada (y5), uma vez acendida pelo detector de movimento, mantenha-se acesa mesmo após o movimento cessar.

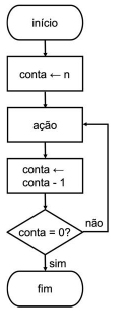

Sobre construção de algoritmos, analise a figura a seguir e assinale a alternativa que a classifica adequadamente.

Em plantas industriais controladas por instrumentos, os controladores são dispositivos importantes para ajustes de valores e variáveis de processo, adequando a resposta do sistema ao objetivo da automação desejada. Em um tipo específico de controle, a saída aproxima-se do valor desejado, mas não o atinge.

Essa diferença entre a saída e o valor desejado denomina-se

Em um motor elétrico CC de ímã permanente, é possível controlar sua velocidade variando a corrente que passa através de suas bobinas. Para tal, há diversos meios e formas.

Assinale a alternativa que NÃO permite variar a corrente e, portanto, NÃO pode ser aplicada para controle da velocidade desse motor.

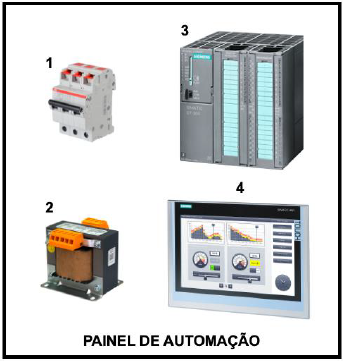

Em painéis de automação, há elementos e dispositivos com finalidades específicas para cada aplicação. Considerando um painel de automação esquemático representado na figura a seguir, relacione o item da imagem com sua respectiva denominação e assinale a alternativa com a sequência correta.

( ) IHM.

( ) Transformador.

( ) Disjuntor.

( ) CLP.

Em uma transmissão de dados, podem ser utilizados sistemas de modulação de pulsos.

A modulação de pulsos na qual os pulsos possuem amplitude e largura constantes, porém seu tempo varia, é denominada
