Os ensaios de curto-circuito e circuito aberto são procedi mentos necessários para determinar os parâmetros dos circuitos equivalentes de:

Para o dimensionamento de um circuito de uma instalação elétrica, o critério da "capacidade de condução de corrente" determina a máxima corrente que um circuito pode conduzir em regime permanente de funcionamento. No que diz respeito a este critério, no caso de um circuito, após o seu dimensionamento, passar a compartilhar do mesmo eletroduto com outros circuitos, é correto afirmar que a capacidade de condução de corrente elétrica:

O valor, em VAr, do banco de capacitores de uma instalaçã que alimenta um motor de 7 hp, com rendimento de 70%, fim de elevar o fator de potência de 0,866 para 1,0, é de:

Sabe-se que a tensão de alimentação de uma carga de 5.000 W é de 127 V nos terminais da carga (fase-neutro) e que o comprimento do circuito que o alimenta é de 10m com queda de tensão unitária de 10 V/(A.km), já conside- rando o percurso dos cabos que compõem a fase e o neutro. A queda de tensão neste circuito alimentador, em volts, é de:

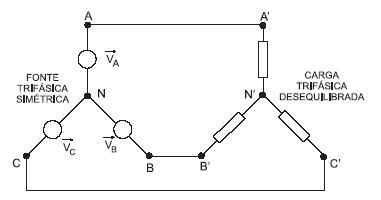

Para o sistema trifásico mostrado na figura acima, com posto por uma fonte simétrica e uma carga desequilibrada ligadas a três fios (neutro da fonte desconectado do neutro da carga), os valores do somatório das correntes elétricas no ponto N' e a ddp medida entre os pontos N e N' são:

As componentes de seqüência negativa de um sistema trifásico desequilibrado constituem-se de três fasores iguais em módulo e:

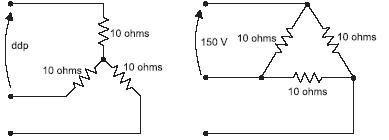

Uma fonte trifásica simétrica alimenta uma carga trifásica equilibrada disposta nas configurações estrela e delta con forme esquema acima. Para que as potências solicitadas pela carga nas duas configurações sejam iguais, a ddp da configuração estrela, em volts, deve ser de:

Uma bateria de 48 V de corrente contínua, ao alimentar uma carga resistiva, fornece uma corrente de 80 A e a tensão entre seus terminais cai para 40 V. O valor da resistência interna da bateria, em ohms, e a potência elétrica fornecida à carga, em watts, respectivamente, são:
