Qual das medidas abaixo relacionadas diz respeito à con- servação de energia elétrica?

A montagem com dois transistores, na forma indicada pela configuração da figura acima, caracteriza-se como o modelo equivalente de um:

Um Sistema de Controle foi projetado para controlar um processo linear e invariante no tempo, utilizando realimen- tação de saída e um compensador do tipo PI (Proporcional e Integral). Qual o objetivo básico desse tipo de compensador para melhorar o desempenho do sistema em malha fechada?

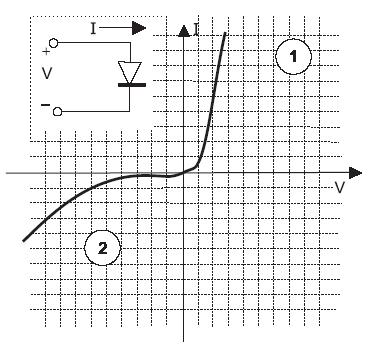

A figura mostra uma curva aproximada da característica V x I de um diodo de potência. O centro do gráfico (interse- ção dos eixos) é a origem, ponto que significa ausência de tensão e corrente sobre o diodo. No Quadrante 1, a escala é assim definida: Tensão: 0,5 volts/divisão e corrente: 50 ampères/divisão. No Quadrante 2, a escala é assim definida: Tensão: 200 volts/divisão e corrente: 10 miliampères/divisão. Com base no gráfico, indique a opção mais apropriada para os valores aproximados da resistência de condução do diodo e para o valor da corrente de fuga, respectivamente, quan- do a tensão reversa aplicada é de 1200 V.

A corrente de um motor de 10 HP (1 HP = 746W), trifásico de 220 V entre fases, 60Hz, fator de potência de 70% e rendimento de 90%, em ampères, é de:

Se a corrente de partida de um motor trifásico na configura- ção estrela é de I Ampères, na configuração delta a corren- te de partida deste motor assume, em Ampères, o valor de:

Foram efetuadas medidas de energia elétrica em uma ins- talação, uma no início e outra no final de um período de tempo cujos valores foram, respectivamente, 8493 kWh e 8622 kWh. Sabendo que o medidor tem constante própria de multiplicação igual a 3, o consumo de energia elétrica no período considerado, em kWh, foi de:

Um multímetro digital capaz de medir o valor eficaz (rms) verdadeiro da tensão V_AB =V_A V_{B 1}, no circuito da figura acima, indicaria uma leitura, em Vrms, correspondente a:

Um transformador trifásico delta-estrela conecta uma linha de distribuição em média tensão de 13,8 kV a uma rede de distribuição em baixa tensão de 220/127 V. A relação do número de espiras entre os enrolamentos primários e secundários deste transformador é de:

Para um sistema de proteção contra descargas atmosféricas do tipo Franklin que utiliza quatro captores com ângulo de proteção de 45°, a altura mínima, em metros, dos captores em relação ao topo do prédio a ser protegido, cuja dimensão da superfície é de 20m de largura e 20m de comprimento, deve ser de:
