Suponha que a seguinte expressão seja utilizada para ava- liar uma condição de desvio em um programa:

Em qual das situações abaixo a "seqüência A de comandos" será executada?

A Engenharia da Informação apresenta cinco fases coesas, integradas, interativas e seqüenciais. A fase na qual os DFD são derivados para Diagramas de Estrutura que, por sua vez, possibilitarão a obtenção de uma Especificação Física precisa do sistema é:

A Engenharia da Informação pode ser representada por uma pirâmide de quatro faces distintas, sendo que a mais mutável delas é a de:

O diagrama que corresponde a um modelo em rede que descreve a diagramação dos dados armazenados de um sistema em alto nível de abstração, e o que modela as fun ções executadas por um sistema, respectivamente, são:

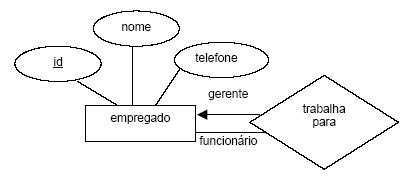

Considere o DER abaixo.

Podemos afirmar que o diagrama possui:

Para o equilíbrio dos modelos gerados pelas diversas ferra- mentas da Análise Estruturada, é necessário realizar uma série de consistências. Sobre elas, é INCORRETO afirmar-se que:

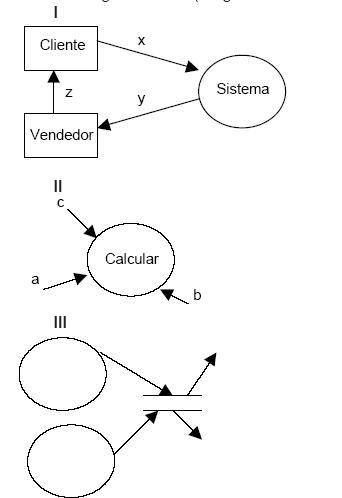

Analise os seguintes DFD (Diagramas de Fluxo de Dados):

Edward Yourdon, em seu livro Análise Estruturada Moderna, (1990), apresenta uma série de diretrizes para desenhar com sucesso diagramas de fluxos de dados. Tomando como base essas diretrizes, está(ão) INCORRETO(S) o(s) diagrama(s):

Para que o DTE acima fique completo, é necessário acrescentar:

Apresentam uma forte tendência à implementação bottom- up do sistema e insistem na progressão linear e seqüencial entre uma fase e a seguinte. Obtêm um conjunto inicial de necessidades que são implementadas rapidamente sendo refinadas e expandidas à medida em que o conhecimento do sistema aumenta. Os trechos acima referem-se, respectivamente, aos ciclos de vida:
