Considere que uma inspeção preventiva realizada no quadro de comando de motores de uma instalação industrial constatou haver alguns componentes que necessitam de substituição. O motivo é a vida útil que está próxima a expirar.

Nesse contexto, assinale a opção que apresenta um componente usado nos circuitos de comando de motores de indução em gaiola em instalações industriais.

Assinale a opção que apresenta uma máquina CC que NÃO opera a vazio.

Um alternador trifásico com 80 pólos está sincronizado a um sistema elétrico de potência que opera à frequência síncrona igual a 60Hz. A velocidade mecânica, em rpm, desenvolvida por esse gerador a fim de atender ao requisito de frequência elétrica do sistema é igual a:

Suponha que o sistema elétrico de potência da figura abaixo esteja operando em regime permanente; que o transformador e as linhas sejam modelados por impedâncias puramente indutivas, cujas reatâncias são x_T, x, respectivamente; que a resistência estatórica do gerador é desprezível; e que a barra infinita demanda potência ativa igual a 1,0pu.

Com base nessas informações, leia o enunciado abaixo e, em seguida, assinale a opção que completa corretamente as lacunas.

O gerador opera com potência mecânica igual a _____ pu. Porém, repentinamente, ocorre uma falta trifásica na barra 2, sendo necessário abrir a linha J permanentemente. Pelo critério _____, é conhecido o _____ do disjuntor C, é possível avaliar se o sistema é estável para essa falta.

Curtos-circuitos representam faltas em sistemas elétricos de potência, que provocam correntes elevadas próximas aos lugares onde incidem. Por esse motivo, os equipamentos nesses locais necessitam de proteção elétrica apropriada. Acerca desse assunto, julgue os itens abaixo e, em seguida, assinale a opção correta.

I - Curtos-circuitos trifásicos são classificados como faltas simétricas.

II - Para o cálculo decorrentes de falta trifásica, é necessário conhecer o circuito equivalente de sequência zero no ponto de falta.

III- Curtos-circuitos do tipo monofásico e bifásico são exemplos de faltas assimétricas.

IV- No cálculo de faltas bifásicas para a terra, a corrente de sequência zero é nula.

V - Durante os curtos-circuitos do tipo assimétrico, a rede elétrica trifásica fica equilibrada.

Estão certos apenas os itens

Considerando regime permanente na formulação do problema de fluxo de carga em sistemas de potência em relação aos dados fornecidos e aos cálculos a serem efetuados no problema,

Considere um sistema elétrico de potência operando a uma freqüência síncrona. Nesse contexto, no gerador de uma usina hidrelétrica e no de uma central termelétrica, NÃO se verifica

O equipamento do sistema elétrico de potência que tanto pode gerar quanto absorver potência reativa é o

Leia o enunciado abaixo e, em seguida, assinale a opção que completa corretamente as lacunas.

Em um circuito trifásico, as três componentes de sequência zero de três tensões de fase desequilibradas V_a, V_b, e V_c. apresentam módulos ___ e defasagem entre si igual a ___ grau(s).

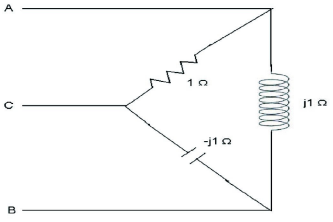

A figura abaixo apresenta uma carga trifásica desequilibrada ligada em triângulo, alimentada por uma rede com tensão trifásica equilibrada e simétrica.

Considerando que a tensão eficaz de linha da rede elétrica de suprimento à carga é igual a 100V, julgue os itens abaixo como Verdadeiros (V) ou Falsos (F) e, em seguida, assinale a opção correta.

I - As correntes de fase na carga têm mesma intensidade.

II - O consumo de potência ativa total da carga é igual a 30kW.

II- No total, a carga consome 20kVAr de potência reativa.

IV- A corrente eficaz de linha na fase A, que é proveniente da rede elétrica, é igual a 1004.

V - Mantida a mesma tensão de alimentação da carga em triângulo, caso a carga fosse convertida para estrela, a corrente de linha nessa nova ligação permaneceria inalterada em relação à corrente de linha da ligação em triângulo.

A seqüência correta é:
