A Norma Regulamentadora – NR 10 regula a segurança em instalações e serviços em eletricidade.

De acordo com essa norma, a respeito da desenergização e reenergização de uma instalação elétrica, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Uma instalação será considerada desenergizada após a conclusão dos procedimentos de seccionamento e impedimento da reenergização.

( ) A instalação de aterramento temporário deve ser feita na situação em que o trabalho ultrapassar 24 horas.

( ) Durante a reenergização, todos os trabalhadores não envolvidos nesse processo devem ser retirados do local.

As afirmativas são, respectivamente,

A figura acima apresenta o esquema de uma linha de transmissão e uma equação matricial que relaciona os componentes simétricos com os fasoriais.

As condições de contorno apresentadas nessa equação matricial dizem respeito a um curto-circuito (!$ \vec{I}_F !$) entre

Considere um sistema elétrico onde ocorre um curto-circuito franco entre uma das fases e o terra. A sua intensidade é em função dos equivalentes de Thèvenin, no ponto da falta, de

A figura acima apresenta o comportamento operacional de dois relés, A e B. A seletividade apresentada pelas curvas desses relés é função dos níveis de

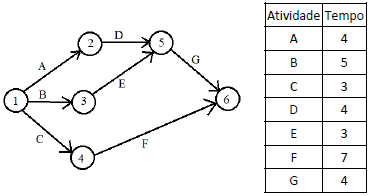

A figura acima apresenta um diagrama PERT-CPM, relativo à execução de um projeto composto pelas atividades A, B, C, D, E, F e G. Os tempos, em unidades de tempo (ut) de execução de cada atividade são apresentados na tabela.

A respeito desse projeto, avalie as afirmativas a seguir.

I. O tempo de conclusão do projeto é de 12 ut.

II. Ao acelerar a atividade F em uma ut, o projeto será concluído em 11 ut.

III. Ao acelerar a atividade E em 2 ut, o projeto será concluído em 10 ut.

Assinale:

Uma fonte de tensão de 400 kVA, 5 kV e reatância de 20% alimenta um motor de potência 400 kVA, 5 kV e reatância de 0,4 p.u., por meio de uma linha de transmissão de reatância igual a j12,5 Ω. Foram escolhidas 5 kV e 400 kVA como bases.

Sabe-se que a tensão de linha nos terminais do motor no momento da falta em que ocorre curto-circuito em seus terminais é de 4 kV. A corrente de curto-circuito trifásica na linha de transmissão, em p.u., é igual a

Um equipamento elétrico trifásico possui potência de 12 kVA e fator de potência indutivo de √2/2.

Para que o fator de potência fique maior que √3/2, a potência reativa do banco de capacitores – BC, em Var, deve atender à seguinte desigualdade:

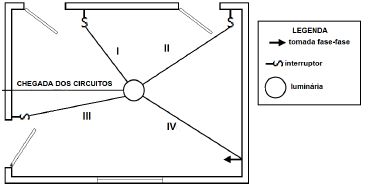

A figura acima apresenta o traçado elétrico de um cômodo de uma residência. Nesse traçado são apresentadas as linhas elétricas, uma luminária, uma tomada e três interruptores que comandam a luminária.

Assinale a opção que apresenta os fios dos circuitos nas linhas I, II, III e IV.

A demanda média de uma instalação elétrica industrial é 1.064 kW e fator de potência igual a 0,8. O projetista tem à disposição um transformador, de onde sairá a alimentação dessa instalação, que não pode ser solicitado acima de 1.400 kVA.

Para que o projetista possa utilizar esse transformador, o fator de carga dessa instalação deve ser, no mínimo, igual a

Um sistema trifásico a quatro fios é composto por uma fonte simétrica e uma carga desequilibrada. A relação entre corrente de neutro - I_N e a corrente de sequência zero - I₀ é dada pela expressão
