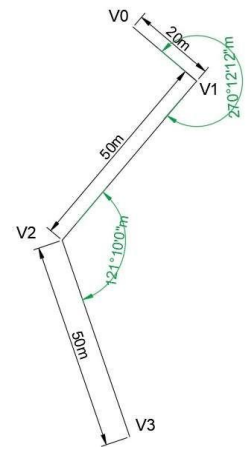

A poligonal aberta apresentada contêm quatro vértices, V0, V1, V2 e V3, com dois ângulos internos, em V₁ medindo 270º 12’12” e V₂ medindo 121º10’00”, conforme a Figura apresentada. Um azimute verdadeiro parte do vértice V₀ mensurado em:Az0=123º30’00”.
De acordo com as informações apresentada, qual o azimute verdadeiro do vértice V₂?

A poligonal apresentada com quatro vértices V0, V1, V2 e V3, onde foram calculadas as coordenadas de projeções ortogonais, e acompanham os valores de X e Y de cada vértice. Marque a alternativa CORRETA que representa a área da poligonal. Todas as coordenadas estão em metros (m).
Fonte: Oliveira(2024).

Para o parcelamento do solo para fins urbanos em zonas urbanas, de expansão urbana ou de urbanização específica, assim definida pelo plano diretor ou aprovada por lei municipal, onde não será permitido o parcelamento urbano nos casos específicos de acordo com a Lei 9.785/1999, onde foram apresentadas as seguintes proposições.

I. Não será permitido o parcelamento do solo em terrenos com declividade igual ou superior a 30% (trinta por cento), salvo se atendidas exigências específicas das autoridades competentes.

II. Não será permitido o parcelamento do solo em terrenos alagadiços e sujeitos a inundações, antes de tomadas as providências para assegurar o escoamento das águas.

III.Não será permitido o parcelamento do solo em áreas de preservação ecológica ou naquelas onde a poluição impeça condições sanitárias suportáveis, até a sua correção.

De acordo com as proposições apresentadas, marque a alternativa CORRETA.

A Lei nº 6.766/79 regula o parcelamento do solo urbano no Brasil, concomitantemente com a Lei 9785/99 que faz a complementação sobre o assunto. Marque a alternativa INCORRETA, sobre as proposições apresentadas pelo tema.

A Fotogrametria tem como o seu maior objetivo obter medidas através de fotografias e que estas medidas sejam confiáveis para os diversos levantamentos que são utilizados. Assinale a proposição que está CORRETA para utilização da Fotogrametria.

A Geodésia tem como o seu objetivo a determinação da forma e das dimensões da Terra, sendo também estudados os parâmetros definidores do campo da gravidade.

Adaptado Camil Gemael. Introdução à Geodésia Física.1999.

Marque a alternativa CORRETA sobre os conceitos abordados no tema.

O Sistema Fundamental de Coordenadas está relacionado aos levantamentos, sejam eles geodésico ou topográficos. Tal sistema serve de apoio aos trabalhos cartográficos que é definido pelas coordenadas geodésicas, que são transformadas em diversas coordenadas. Analise as proposições sobre o tema:

I. As coordenadas topográficas são vinculadas ao sistema fundamental através das coordenadas UTM (Universal Transversa de Mercator) dos pontos fundamentais, ou seja, aos vértices da rede geodésica brasileira, cujas coordenadas – latitude e longitude, bem como a altitude, são determinados por processo geodésico.

II. As projeções LTM (Local Transverso de Mercator) dividem o fuso a cada 2º, sendo importantes para os mapeamentos que tem como base a cartografia do Cadastro Técnico Municipal, utilizadas como geração de plantas cadastrais para o cálculo exato de áreas e perímetros de imóveis.

III. São projeções RTM (Regional Transverso de Mercator) dividem o globo em fusos a cada 1º e é usado em mapeamentos urbanos, já que a distorção no limite do fuso é muito pequena, de modo a ser desprezadas em mapeamentos de grande escala.

Assinale alternativa que apresente APENAS as opções corretas.

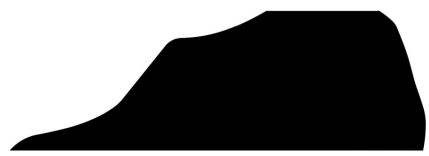

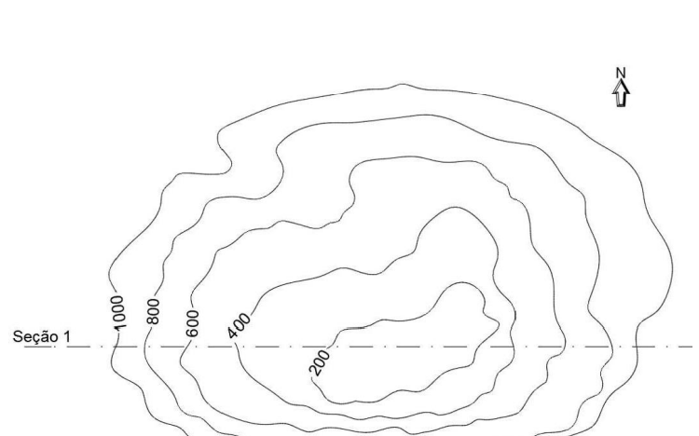

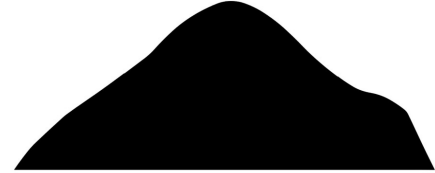

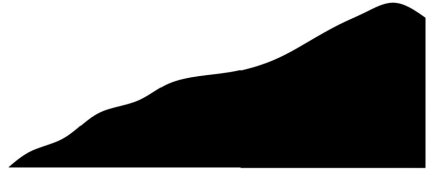

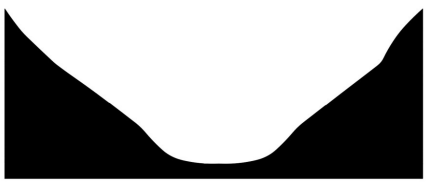

O acidente geográfico natural representada na figura abaixo, descreve as c rvas de nível de um relevo em plano horizontal, na qual foi traçado uma seção 1. Marque a alternativa CORRETA para o tipo de perfil que representa essa seção.

Fonte: Oliveira(2024).

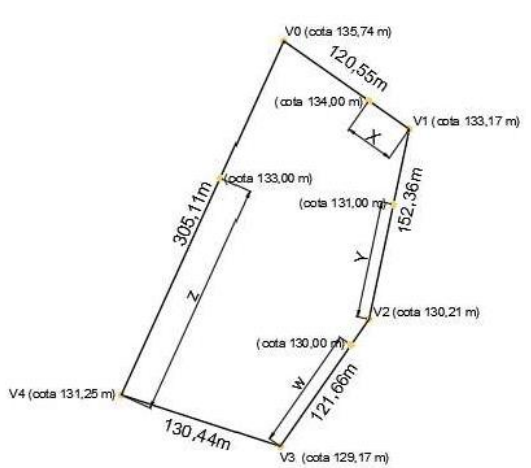

Após o levantamento planialtimétrico de um terreno, obteve-se um plano cotado com 5 vértices, V₀,V₁,V₂,V₃ e V₄. As distâncias obtidas entre os vértices foram:
D_0-1=120,55m; D_1-2=152,36m; D_2-3=121,66m; D_3-4=130,44; D_4-0= 305,11m. As respectivas cotas foram encontrada nos vértices com os valores: V₀=35,74m;V₁,=133,17m;V₂=130,21;V₃=129,17m ;e V₄=131,25 m. Conforme o plano apresentado na Figura. Marque a alternativa CORRETA que relaciona as distâncias X, Y, W e Z, para as contas inteiras de: 130,00m, 131,00m; 133,00m e 134,00m, respectivamente.

Fonte: Oliveira(2024).

Para levantamentos topográficos planialtimétricos é necessário o conhecimento de definições básicas, para o melhor desenvolvimento do trabalho. Relacione a coluna da esquerda com a coluna da direita onde são descritos conceitos utilizados na execução de levantamento topográfico de acordo com a NBR13133 -2021. Assinale a alternativa que tem essa correlação de conceitos descritas CORRETAMENTE.
1) Apoio topográfico altimétrico.
2) Levantamento topográfico planimétrico cadastral.
3) Apoio geodésico altimétrico.
4) Rede de referência cadastral.
5) Princípio de vizinhança.
(A)Levantamento planimétrico acrescido da determinação planimétrica da posição de certos detalhes visíveis ao nível e interesse à sua finalidade ais como: limite de vegetação, ou de culturas, cercas internas, edificações, benfeitorias, posteamentos, barrancos, árvores isoladas, valos, valas, drenagem natural e artificial, etc.

(B) Conjunto de referência de nível, materializadas no terreno, que proporciona o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país.

(C) Rede de apoio básico de âmbito municipal para todos os levantamentos que se destinem a projetos, cadastros ou implantação constituída por pontos de obras, sendo de coordenadas planialtimétricas materializadas no terreno referenciados a uma única origem (Sistema Geodésico Brasileiro) e a um representação cartográfica.

(D) Regras básicas da geodésia, que devem ser aplicadas também à topografia, onde estabelece que cada ponto novo, determinado amarrado ou relacionado a todos os pontos já determinados, para que haja uma otimização da distribuição dos erros.

(E) Conjuntos de pontos, materializados no terreno, com suas alturas referidas a uma superfície de nível arbitrária (cotas) ou ao nível médio do mar (altitudes), que serve de suporte altimétrico ao levantamento topográfico.
