Analisando o caso das deformações resultantes de eventos distensionais, conforme mostrado na figura abaixo, assinale a alternativa correta em que constam os eixos associados respectivamente às deformações produzidas nas rochas.

Bacias distencionais.

De acordo com Davis, G.H.; Reynolds, S.J. – Structural Geology of Rocks and Regions (1996), figura abaixo apresenta um mapa geológico-estrutural com a representação de um conjunto de feições estruturais e geológicas resultante de um determinado tipo de regime de esforços. Analisando-se o caso das deformações estruturais resultante de eventos compressionais, conforme mostrado na figura abaixo, assinale a alternativa CORRETA quanto ao regime estrutural mostrado e qual o tipo de falhamento gerou as estruturas evidenciadas:

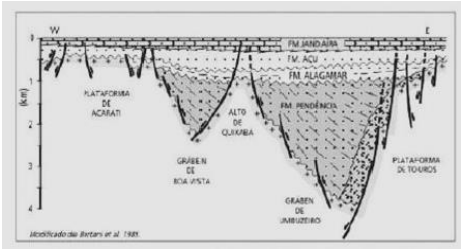

Analise a Seção Geologica e Estrutural da Bacia Sedimentar Potiguar apresentada na figura abaixo e indique qual a alternativa INCORRETA.
Seção Geológica e Estrutural - Bacia Potiguar.

A partir da análise da Seção Estratigráfica da figura abaixo, representativa de uma sequência deposicional específica de um tipo de bacia sedimentar, analise a sequência deposicional típica, compare com os modelos das bacias sedimentares brasileiras e determine qual a alternativa está CORRETA.

Seção estratigráfica representativa de uma sequência sedimentar.

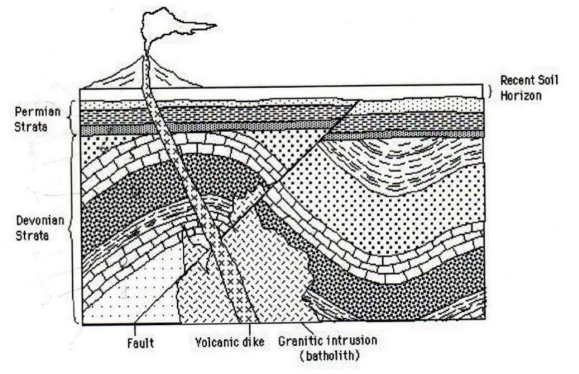

A interpretação geológica e estrutural da figura abaixo mostra uma sequência de eventos geológicos, como a ordem de deposição das camadas de rochas sedimentares, da ocorrência dos dobramentos, da intrusão de granito, do dique vulcânico e da falha, ocorridos do Devoniano ao Recente.
Seção Geológica – Sequência estratigráfica






A partir da avaliação dessa sequência de eventos geológicos e estruturais, assinale a alternativa CORRETA.

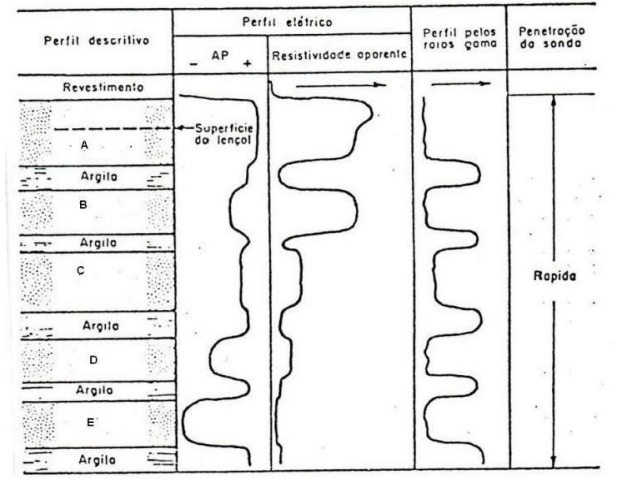

O Perfil Composto mostrado na figura abaixo é constituído dos perfis de SP (Potencial Espontâneo), Resistividade (RT), Raios Gama (RG), como também do tempo de penetração da broca ao atravessar uma sequência de arenitos intercalados por camadas de argilas. A interpretação e a correlação das informações apresentadas pelo no Perfil Composto permitem avaliar a existência de água nestes nos poros dos arenitos, assim como possibilita avaliar a salinidade da água porosa. Analise as informações e assinale a alternativa CORRETA.
Perfil Composto

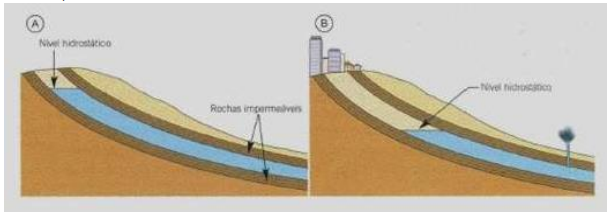

A figura abaixo mostra uma Seção Hidrogeológica com a representação de 2 (dois) momentos temporais da evolução de um aquífero. A parte (A) da seção mostra o aquífero na situação original e a parte (B) mostra o mesmo aquífero, após um longo período de 40 anos de intenso bombeamento para abastecimento e irrigação.
A partir da análise da situação do aquífero, nos 2 (dois) momentos temporais mostrados, podemos afirmar que:

Nas figura abaixo posicionadas estão representados 3 (três) diagramas de Rosetas retratando as direções dos eixos principais das estruturas de carstificação (dolinas e drenagens) presentes nas rochas carbonáticas do “Platô” de Irecê – Bahia. Estes diagramas foram denominados de região norte (Irece), região central (Canarana) e região sul (Iraquara).

A análise dos diagramas permitiu determinar que os eixos principais das estruturas cársticas estão posicionados predominantemente nas direções N70E para as regiões norte (Irecê) e central (Canarana), enquanto que, para a região região sul (Iraquara), as direções dos eixos principais se concentravam na direção N20W.



A partir da análise dos diagramas de Rosetas do fraturamento e das das direções principais dos eixos das feicões carsticas, avalie qual das alternativas propostas está CORRETA.

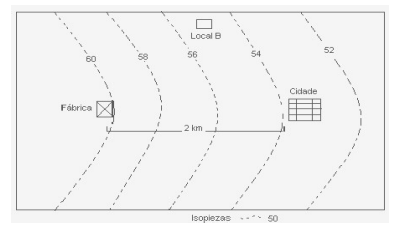

A partir de um estudo hidrogeológico foi confeccionado um mapa topográfico (figura abaixo). Neste mapa foram posicionadas as isopiezas do aquífero e a real disposição de uma fábrica em relação a uma cidade. O mapa topográfico esquemático (figura abaixo) mostra a situação de uma fábrica instalada a uma distância de 2,0 Km, a montante de uma pequena cidade. Essa instalação industrial lança periodicamente substâncias poluidoras no aquífero local. Sabendo-se que o topo do aquífero encontra-se a profundidade de 20 metros com Permeabilidade (K) calculada de K = 5,10^-1 cm/s e sendo a porosidade efetiva de 10%, pede-se:



1. Qual a velocidade de propagação do poluente no aquífero. 2. Determinar o tempo que levaria o poluente para atingir a cidade. 3. No mapa encontra-se posicionada uma segunda localidade (Local B), situada sobre o mesmo aquífero. Esta comunidade poderá ser atingida pelo poluente.

Qual das alternativas propostas mostra os valores corretos para os 3 (três) questionamentos?

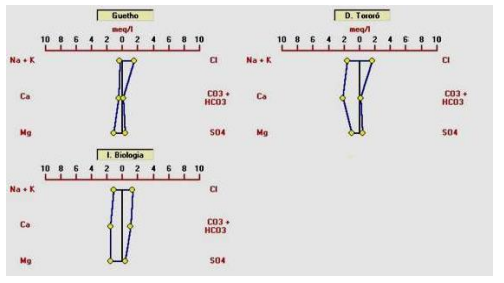

A figura abaixo apresenta (três) diagramas de Stiff elaborados a partir do resultado de análises físico-químicas de amostras de água coletadas em fontes na cidade de Salvador – Bahia. A partir da análise de cada diagrama específico classifique as águas como sendo:
