Os circuitos eletrônicos têm diversas aplicações práticas, como na amplificação de sinais, retificação de corrente alternada (CA) para corrente contínua (CC), e no controle de dispositivos eletrônicos. Componentes como transistores, amplificadores operacionais e diodos desempenham papéis essenciais nessas aplicações, permitindo a construção de sistemas complexos como fontes de alimentação, amplificadores de áudio, e circuitos de controle automático.

Considere um circuito eletrônico que utiliza diodos retificadores e capacitores em um arranjo projetado para converter corrente alternada (CA) em corrente contínua (CC), com o objetivo de alimentar sistemas eletrônicos sensíveis. Sabendo que a eficiência do circuito é influenciada pela topologia e pelos componentes utilizados, e que a forma da tensão de saída pode conter ondulações residuais que precisam ser atenuadas, qual das seguintes alternativas descreve corretamente a função prática e a estrutura desse tipo de circuito?

Uma fonte de corrente contínua (CC) fornece uma tensão constante ao longo do tempo, sendo amplamente utilizada em aplicações que requerem alimentação estável, como em dispositivos eletrônicos e baterias. Em circuitos simples de fontes CC, componentes como resistores e diodos podem ser usados para controlar e direcionar o fluxo de corrente.
Como a corrente fluirá em um circuito simples alimentado por uma fonte de corrente contínua (CC) quando um diodo é conectado em série com um resistor?

Diodos, transistores de junção bipolar (TJB) e amplificadores operacionais são componentes amplamente utilizados em circuitos eletrônicos. Cada um desses componentes desempenha funções específicas: os diodos controlam o fluxo de corrente, os TJB têm múltiplas aplicações, e os amplificadores operacionais são essenciais para o processamento de sinais elétricos. Esses elementos são fundamentais para o funcionamento de uma variedade de dispositivos eletrônicos.

Complete a frase a seguir com a opção CORRETA.

O transistor de junção bipolar (TJB) funciona como um ____________em circuitos elétricos, permitindo_____________ .

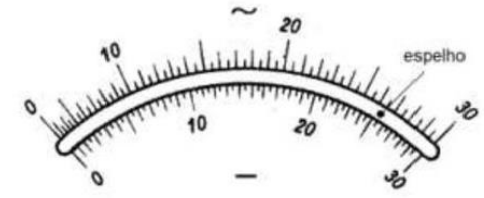

Muitos instrumentos de medidas elétricas possuem um espelho, logo abaixo da escala graduada, conforme ilustrado na Figura. Nesses casos, a medida deve ser realizada, quando a posição do observador permite que o ponteiro e sua imagem no espelho coincidam.




Figura - Espelho para correção do erro de paralaxe (adaptada de LEÃO, Fábio Bertequini; KUROKAWA, Sérgio. Introdução a medidas elétricas. Ilha Solteira: UNESP)

O que causa o erro de paralaxe, ao realizar uma leitura em um multímetro analógico?

As medidas elétricas são fundamentais para a análise e controle de circuitos elétricos. As principais grandezas medidas são tensão (em volts), corrente (em amperes), e resistência (em ohms). Multímetros são dispositivos comuns usados para medir essas grandezas, podendo operar em modos diferentes para medir corrente contínua (CC) ou corrente alternada (CA). A precisão das medições depende da correta utilização dos instrumentos de medição e do conhecimento das características do circuito em análise.
Avalie as seguintes afirmações:

I. Um multímetro configurado para medir corrente deve ser conectado em paralelo com o componente do circuito.
II. A medição de tensão deve ser feita em paralelo ao componente ou parte do circuito onde se deseja verificar a diferença de potencial.
III. Para medir a resistência em um circuito, o multímetro deve estar configurado no modo de medição de resistência, e o circuito deve estar desenergizado.
IV. Ao medir corrente contínua (CC) com um multímetro, não é necessário observar a polaridade, pois o dispositivo ajusta automaticamente.


Assinale a alternativa que apresenta APENAS as afirmações corretas.

A potência em circuitos elétricos é a quantidade de energia elétrica convertida em trabalho ou calor por unidade de tempo. Ela pode ser medida em watts (W) e é dada pelo produto da tensão e da corrente no circuito. O fator de potência é uma medida da eficiência com que a potência elétrica é convertida em trabalho útil e varia entre 0 e 1. Um fator de potência próximo de 1 indica que a maior parte da energia está sendo eficientemente convertida em trabalho, enquanto um fator de potência baixo indica ineficiências no circuito.

Em um circuito elétrico, qual a alternativa abaixo descreve CORRETAMENTE a relação entre a potência, o fator de potência e a eficiência do circuito?

Circuitos elétricos podem ser configurados de várias maneiras, sendo as mais comuns os circuitos em série e em paralelo. Em circuitos RC, RL e RLC, combinam-se resistores, capacitores e indutores. Em um circuito RC (resistor-capacitor), a tensão e a corrente estão defasadas devido à presença do capacitor. Em um circuito RL (resistor-indutor), a indutância causa uma defasagem entre a corrente e a tensão. O circuito RLC (resistor-indutor-capacitor) exibe um comportamento ressonante a uma frequência específica.

Complete a frase a seguir com a opção correta.
Em um circuito série, a ___________________é a mesma em todos os componentes, enquanto em um circuito paralelo, a _________________é a mesma em todos os ramos. Em um circuito RLC série, na ressonância, as reatâncias ________________se cancelam, resultando em uma impedância puramente resistiva.

Os resistores, capacitores e indutores são componentes básicos em circuitos elétricos. Os resistores limitam o fluxo de corrente elétrica. Capacitores armazenam energia na forma de campo elétrico e podem liberar essa energia posteriormente. Indutores armazenam energia na forma de campo magnético e resistem a mudanças na corrente.

Analise as afirmações abaixo sobre os componentes básicos de um circuito elétrico:

I. Os resistores em um circuito consomem potência elétrica, transformando-a em calor.
II. Os capacitores permitem a passagem de corrente contínua (CC) após o processo de carga estar completo.
III. A reatância capacitiva diminui com o aumento da frequência do sinal aplicado.
IV. Indutores se opõem a variações na tensão elétrica, gerando uma força eletromotriz (FEM) que se opõe a essas mudanças.



Assinale a alternativa que contenha APENAS as afirmações corretas.

Os circuitos elétricos podem operar com corrente contínua (CC) ou corrente alternada (CA). Na corrente contínua, os elétrons fluem em uma única direção, enquanto na corrente alternada, o fluxo de elétrons inverte periodicamente sua direção. Um exemplo comum de uso de corrente contínua é em baterias, enquanto a corrente alternada é amplamente utilizada na distribuição de energia elétrica.

Qual a única afirmação correta sobre circuitos elétricos de corrente contínua (CC) e corrente alternada (CA)?

As grandezas elétricas fundamentais incluem a tensão elétrica, a corrente elétrica e a resistência elétrica. A relação entre essas grandezas é descrita pela Lei de Ohm, que estabelece que a corrente que flui por um condutor é diretamente proporcional à tensão aplicada e inversamente proporcional à resistência do condutor.

Considerando a Lei de Ohm, avalie as seguintes afirmações sobre as grandezas elétricas:

I. A corrente elétrica diminui, se a tensão aplicada sobre um resistor fixo for aumentada.
II. A resistência elétrica é inversamente proporcional à corrente elétrica para uma tensão constante.
III. A tensão elétrica é a quantidade de energia potencial por unidade de carga que é transferida em um circuito.
IV. A corrente elétrica em um circuito é independente da resistência elétrica.


Assinale a alternativa que contenha APENAS as afirmações corretas.
