A padronização das instalações elétricas é essencial para garantir a segurança, a eficiência e a conformidade com normas técnicas. A NBR 5410 é a norma brasileira que estabelece as diretrizes para instalações elétricas de baixa tensão, incluindo requisitos para a proteção contra choques elétricos, dimensionamento de condutores e dispositivos de proteção, e as melhores práticas para garantir a durabilidade e manutenção do sistema elétrico. O cumprimento dessas normas reduz os riscos de acidentes e falhas nos sistemas.
Sobre a padronização das instalações elétricas conforme a NBR 5410, avalie as seguintes afirmações:

I. A norma NBR 5410 permite o uso de qualquer tipo de material condutivo para os condutores, independentemente de sua resistência ou durabilidade.

II. O uso de disjuntores diferenciais residuais (DR) é obrigatório em circuitos que alimentam tomadas de uso geral em áreas úmidas, como banheiros e cozinhas.

III. Os circuitos de iluminação e tomadas devem ser separados, garantindo maior segurança e facilidade de manutenção.

IV. A utilização de um único condutor neutro para diferentes circuitos é permitida, desde que a soma das correntes de todos os circuitos não exceda o valor nominal do condutor.

Assinale a alternativa que contém APENAS as afirmações corretas:

A NR-10 estabelece os requisitos e condições mínimas aos profissionais que direta ou indiretamente interajam em instalações elétricas e serviços com eletricidade, esses requisitos incluem a qualificação, capacitação, habilitação e autorização para garantir que o trabalhador esteja devidamente preparado e apto para realizar suas funções com segurança. Além disso, o eletricista deve estar familiarizado com os procedimentos de emergência, primeiros socorros, e deve demonstrar um conhecimento profundo das práticas de segurança elétrica.

Complete o parágrafo a seguir com a opção CORRETA.
Para que um eletricista esteja apto a realizar atividades em instalações elétricas de baixa tensão, ele deve possuir_________ , ter concluído com êxito____________ específicos para sua função, e ser formalmente ____________pelo empregador, após avaliação de sua competência e conformidade com a NR-10.

O dimensionamento de instalações elétricas de baixa tensão requer a seleção adequada dos condutores elétricos, considerando a corrente de carga e a queda de tensão permitida. A corrente de carga pode ser calculada a partir da potência dos equipamentos e da tensão de alimentação. A queda de tensão é um fator crucial, pois ela deve ser mantida dentro dos limites estabelecidos para garantir a eficiência e segurança do sistema elétrico.
Um aquecedor elétrico de 5 kW, operando em 220 V, está sendo instalado em um circuito de baixa tensão com uma distância de 30 metros da fonte alimentadora. Considerando que a corrente nominal do aquecedor é de aproximadamente 22,7 A e que a queda de tensão máxima permitida é de 2%, qual deve ser a seção mínima padronizada do condutor de cobre (em mm²), para garantir que a queda de tensão não exceda o limite permitido? Utilize a resistividade do cobre p = 1,7 × 10^–8fi ⋅ m .

A norma NBR 5419:2015 estabelece as diretrizes para o projeto, instalação, manutenção e inspeção de Sistemas de Proteção contra Descargas Atmosféricas (SPDA). Essa norma é fundamental para garantir a segurança de estruturas contra os efeitos destrutivos dos raios. O dimensionamento de um SPDA de acordo com a NBR 5419:2015 envolve a avaliação do risco de descargas atmosféricas e a escolha do método de proteção mais adequado para cada tipo de estrutura. Entre os métodos recomendados pela norma, destacam-se o método da esfera rolante, o método do ângulo de proteção e o método das malhas, cada um aplicável a diferentes configurações e níveis de proteção. A escolha correta do método de dimensionamento é especialmente crucial para estruturas altas, como torres de telecomunicações, que são particularmente vulneráveis a impactos diretos de raios devido à sua altura e exposição.
Complete o parágrafo a seguir com a opção CORRETA.


Em uma torre de telecomunicações de grande altura, vulnerável a descargas atmosféricas, o método de dimensionamento mais apropriado para proteger contra descargas atmosféricas é o________ , que considera _________da descarga em toda a estrutura. Este método é crucial para evitar impactos em regiões críticas da instalação, sendo mais eficaz do que o _____________, que possui limitações para cobrir completamente estruturas com geometrias mais esbeltas e alturas superiores a 60 metros.

Os sistemas de aterramento são essenciais para a segurança e o funcionamento adequado de instalações elétricas. Eles protegem pessoas e equipamentos contra choques elétricos e danos causados por correntes de fuga, surtos e descargas atmosféricas. Em sistemas de aterramento, a resistência de terra deve ser mantida dentro de limites especificados, e a coordenação entre os eletrodos de aterramento e as proteções associadas é crucial. Em instalações mais complexas, como aquelas com sistemas de proteção contra descargas atmosféricas (SPDA) ou sistemas elétricos de grandes edificações, o tipo de aterramento (TN, TT, IT) e a separação adequada dos diferentes sistemas de aterramento são aspectos críticos para garantir a segurança e o desempenho do sistema.

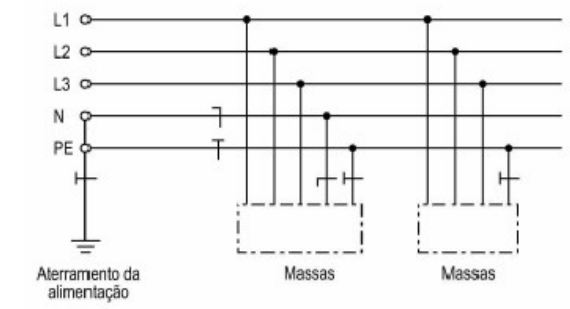

Figura - Esquema TN-S Fonte: ABNT. NBR 5410:2004 - Instalações elétricas de baixa tensão. Rio de Janeiro: ABNT, 2004.


Considerando o esquema de um sistema de aterramento TN-S apresentado na figura, a seguinte prática é fundamental para garantir a segurança e a eficiência do sistema

Sistemas elétricos de distribuição de energia exigem uma abordagem integrada de proteção, medição e controle para garantir a segurança e eficiência operacionais. Disjuntores, fusíveis e relés de proteção desempenham papéis cruciais, respondendo a uma ampla gama de falhas, como sobrecargas, curto-circuitos, e falhas de aterramento. A medição precisa de parâmetros elétricos, como tensão, corrente, potência ativa, reativa e aparente, além do fator de potência, é essencial para monitorar o desempenho do sistema. Esses parâmetros fornecem informações vitais que permitem ajustes operacionais e diagnósticos de falhas. A correta coordenação entre dispositivos de proteção e a medição eficaz de parâmetros elétricos são fundamentais para a operação de sistemas elétricos complexos.

Considere as seguintes afirmações sobre sistemas elétricos de distribuição de energia:

I. Disjuntores são capazes de proteger circuitos, tanto de sobrecargas prolongadas quanto de falhas transitórias de curto-circuito, e podem ser configurados para operar com diferentes curvas de tempo-corrente para ajustar a sensibilidade de proteção.

II. Fusíveis de alta velocidade (ou fusíveis ultrarrápidos) são usados principalmente para proteger dispositivos semicondutores sensíveis contra sobrecargas moderadas, sendo mais adequados para proteção de motores de grande porte que operam em condições extremas.

III. A medição precisa do fator de potência em sistemas elétricos é essencial para a correção de potência reativa e a redução de perdas em sistemas de grande escala, sendo realizada com a utilização de medidores específicos que consideram, tanto a potência ativa quanto a reativa.

IV. Relés de proteção com funções avançadas, como relés diferenciais e de distância, são incapazes de proteger sistemas elétricos contra falhas complexas e não exigem coordenação com outros dispositivos de proteção, pois operam de forma totalmente independente, sem risco de operação indesejada ou seletividade inadequada.

Assinale a alternativa que contém APENAS as afirmações corretas.

"Piauí se destaca no aumento de consumo de energia elétrica Por Antônio Luiz Moreira Bezerra — publicado em 26/06/2024 às 09h02 O consumo de eletricidade do país aumentou 7,3% no primeiro trimestre de 2024 em comparação com o mesmo período do ano passado. O maior índice de aumento, 12,3%, foi na classe residencial. As classes comercial e industrial também tiveram expansão relevante, de 8,4% e 3,8%, respectivamente. O Piauí se destaca na região Nordeste, com aumento de consumo que chegou a 19%, principalmente nos setores residencial e comercial.”

Fonte: BEZERRA, Antônio Luiz Moreira. Piauí se destaca no aumento de consumo de energia elétrica. TV Assembleia, 26 jun. 2024. Disponível em: https://www.tvassembleia.pi.gov.br/noticias/piaui-se-destaca-no-aumento-de-consumo-de-energiaeletrica.



Com base na reportagem e nas práticas de eficiência energética, avalie as seguintes afirmações:

I. A substituição de Lâmpadas LED por Lâmpadas incandescentes aumenta a eficiência energética da instalação, pois as lâmpadas incandescentes consomem menos energia e possuem uma vida útil significativamente maior, reduzindo a necessidade de substituições frequentes e diminuindo o consumo global de eletricidade.

II. A implementação de sistemas de automação avançada para controle inteligente de iluminação e climatização, com sensores de presença e ajuste automático de temperatura, é uma medida eficaz para a eficiência energética em instalações prediais, ao reduzir o consumo desnecessário de energia durante os períodos em que os ambientes não estão em uso.

III. Manter aparelhos eletrônicos conectados e em standby durante longos períodos, mesmo quando não estão em uso, contribui para a eficiência energética, pois reduz as variações de corrente no momento de reinicialização, evitando o impacto das correntes de pico que podem ocorrer ao ligar e desligar frequentemente os dispositivos.

IV. Substituir condutores de maior diâmetro por condutores de menor diâmetro pode resultar em perda de eficiência energética, já que a resistência maior nos cabos mais finos pode levar ao aquecimento excessivo e a maiores perdas por efeito Joule, afetando a distribuição de energia ao longo da instalação.


Assinale a alternativa que contenha APENAS as afirmações corretas.

Em sistemas elétricos de distribuição de energia, é fundamental garantir a proteção dos equipamentos e das pessoas contra falhas e sobrecargas. Dispositivos de seccionamento são utilizados para interromper o circuito em caso de anomalias, prevenindo danos maiores. Além disso, a medição de parâmetros elétricos como tensão, corrente e potência é essencial para monitorar o funcionamento do sistema e garantir que ele opere dentro dos limites seguros e especificados.
O equipamento responsável por interromper o fluxo de corrente em um circuito de distribuição de energia, quando ocorre uma sobrecarga ou curto-circuito é

Em instalações elétricas prediais, especialmente em projetos de iluminação, é comum a necessidade de controlar uma única lâmpada a partir de vários pontos diferentes. Esse tipo de configuração é particularmente útil em locais como corredores longos, escadarias, salas grandes ou entradas com múltiplos acessos, onde a conveniência e a segurança exigem que a iluminação possa ser ativada ou desativada de diferentes pontos no ambiente.





Figura - adaptada de CREDER, Hélio. Instalações elétricas. 16. ed. Rio de Janeiro: LTC, 2016

A figura representa um circuito de iluminação. Considerando o esquema apresentado, qual das seguintes alternativas descreve corretamente o funcionamento desse circuito?

A NBR 5444, criada pela ABNT em 1989, foi desenvolvida para padronizar os símbolos gráficos usados em projetos de instalações elétricas residenciais, facilitando a compreensão e execução das instalações por profissionais habilitados. Em 2014, a norma foi cancelada por estar desatualizada, sem que houvesse uma substituição oficial. Contudo, devido à sua simplicidade e clareza, a NBR 5444 continua sendo amplamente utilizada como referência na simbologia elétrica predial, e ainda é a padronização adotada pela grande maioria dos projetistas da área

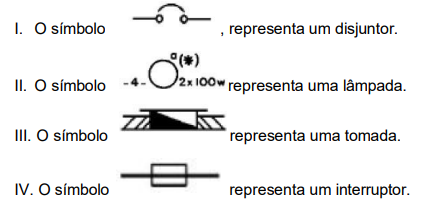

Com base na norma NBR 5444:1989, considere as afirmações a seguir sobre simbologia elétrica:




Assinale a alternativa que apresenta APENAS as afirmações corretas.
