No Circuito abaixo a fonte fornece 15 V. Os valores das resistências R₁, R₂, R₃, R₄ e R₅ são 20 Ω, 20 Ω, 40 Ω, 50 Ω e 30 Ω, respectivamente. Considere os fios como ideais.

Indique o valor da corrente elétrica I em cada resistor.

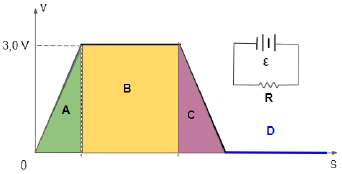

O gráfico abaixo representa o potencial elétrico de uma bateria em função da distância percorrida através do circuito ilustrado. Inicia-se o percurso no terminal negativo da bateria onde V = 0. A corrente elétrica do circuito vale 0,2 A.

Supondo que os fios do circuito sejam ideias, assinale a alternativa que melhor explique os trechos A, B e C do gráfico.

O telhado em que o gato da tirinha se encontra está a uma altura de 5 m. O gato tem uma massa de 7 kg. Calcule a velocidade em que o felino chegará ao solo. Adote que a aceleração da gravidade g vale 10 m/s² e despreze as forças dissipativas.

Em um laboratório duas amostras A e B de 50g cada foram aquecidas. O gráfico abaixo representa o processo de aquecimento.

Sabendo que os calores específicos, dados em cal/g°C, do alumínio, ferro, cobre e platina são, respectivamente, 0,22, 0,12, 0,09 e 0,03, indique quais os dois metais que foram aquecidos.

Observe a imagem.

Fonte da imagem: Mais Engenharia.

Disponível em: https://maisengenharia.altoqi.com.br/estrutural/incendio-em-predios/. Acesso em: fev. 2020.

Na ocorrência de incêndios as chamas tendem a subir, conforme exposto na foto acima. O processo responsável por esta ocorrência é a:

Na imagem abaixo está representado um diagrama de fase de uma substância fictícia.

Que mudanças de fase ocorrem quando a substância passa do estado A para o estado C e em seguida do estado C para o estado B?

Em uma metalúrgica, um dispositivo monitora a variação do comprimento linear de duas barras (A e B) em função da temperatura e fornece um gráfico com as seguintes informações.

A temperatura em que a diferença entre as variações dos comprimentos das duas barras é igual a 8 cm, vale:

Há um fenômeno ondulatório que permite às ondas contornar obstáculos, atingindo locais do espaço até então inacessíveis. É de extrema importância na concepção de projetos de acústica e de cobertura de sinais de rádio.

Assinale qual das imagens abaixo representa o fenômeno descrito no trecho acima.

Um caminhão percorreu os 2 primeiros quilômetros de uma rodovia em uma velocidade média de 100 km/h. Os outros 2 quilômetros, foram percorridos por uma velocidade média de 60 km/h. Determine a velocidade média do veículo ao longo de todo o percurso, que será igual a:

A hidrelétrica de Três Marias é uma das principais usinas do estado de Minas Gerais. Ela possui um reservatório de 21 bilhões de metros cúbicos de água. Adote g = 10 m/s2 e que a densidade da água vale 1000 kg/m³. Determine a energia potencial aproximada da massa de água quando o reservatório está completamente cheio, sabendo que a represa da usina possui uma altura de 75m.
