Um topógrafo foi contratado para posicionar uma antena telefônica em um ponto da cidade X e teve a instrução de posicioná-la no rumo magnético 42º20' SW. Contudo, o equipamento da empresa só trabalhava com orientação por azimute. Desta forma ele posicionou a antena no azimute de

Com relação às determinações da Norma NBR 9050 (Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos) para rampas em acessos e circulações, analise as afirmativas a seguir.
I. Rampas vencendo desníveis iguais ou superiores a 150 cm não devem apresentar inclinação superior a 5% (para cada um de seus segmentos).
II. A largura livre mínima recomendável para as rampas em rotas acessíveis é de 1,50 m, sendo o mínimo admissível de 1,20 m.
III. Os patamares no início e no término das rampas devem ter dimensão longitudinal mínima de 1,20 m. Os patamares intermediários entre os segmentos de rampa devem ser previstos com dimensão longitudinal mínima de 1,20 m.
Está correto o que se afirma em:

Leia o fragmento a seguir.
“Para as representações gráficas dos projetos devem ser utilizados os formatos de papel da série A, sendo o formato A0 como máximo e A4 como mínimo, para evitar problemas de manuseio e arquivamento. Sendo necessário o dobramento de folhas das cópias de desenho, o formato final deve ser o _____. As folhas devem ser dobradas, levando em conta a fixação por meio da aba, em pastas, de modo a deixar visível o _____. Efetua-se o dobramento a partir do lado direito em dobras verticais; a parte final é dobrada ao meio. Uma vez efetuado o dobramento no sentido da largura, a folha deve ser dobrada segundo a altura, em dobras _____ de 297 mm.”
Assinale a opção que completa corretamente as lacunas do fragmento acima.

Para determinar a distância horizontal entre dois pontos M e N um topógrafo utilizou a técnica de visada inclinada com uso de um teodolito analático (Constante de Reichembach c = 0). Posicionou o teodolito no ponto M e uma mira no ponto N. Sabendo-se que:
- o ângulo de visada vertical = 11º28'42" - a leitura do fio inferior da mira = 2,35 m - a leitura do fio médio da mira = 2,85 m - a leitura do fio superior da mira = 3,35 m - sen (11º28'42") = 0,199 e cos (11º28'42") = 0,980 a distância horizontal de M a N é de

Os corredores das circulações internas devem ser dimensionados de acordo com o fluxo de pessoas, assegurando uma faixa livre de barreiras ou obstáculos. Com relação às condições de acessibilidade e desempenho mínimo dessas instalações, assinale V para a afirmativa verdadeira e F para a falsa.

( ) A largura mínima para corredores em edificações e equipamentos urbanos é de 0,90 m para corredores de uso comum com extensão de até 4,00 m e 1,20 m para corredores de uso comum com extensão de até 10,00 m.
( ) Em edificações e equipamentos urbanos existentes em que a adequação dos corredores seja impraticável, devem ser implantados bolsões de retorno com dimensões que permitam a manobra completa de uma cadeira de rodas (180°), sendo no mínimo um bolsão a cada 15,00 m.
( ) A iluminação artificial dos corredores ou escadarias de uso comum das edificações habitacionais, considerando o nível mínimo de desempenho, deve apresentar um nível de iluminamento igual ou superior a 400 lux.
As afirmativas são, respectivamente,

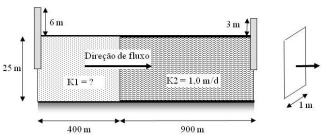

A figura a seguir representa um aquífero confinado estratificado, com profundidade de 25 m.

O primeiro estrato tem comprimento L1 = 400 m e o segundo estrato, tem comprimento L2 de 900 m e coeficiente de permeabilidade K2 de 1,0 m/dia. Nesse aquifero, foram construídos dois poços de observação, nos quais foram observadas as pressões ou cargas h1 de 6 m e h2 de 3 m. Sabendo que o fluxo horizontal por unidade de largura do aquífero é de 0,03 m³ /dia/m, o valor do coeficiente de permeabilidade K1 é de

A seguir são apresentadas duas imagens sucessivas de um desenho, correspondentes às situações anterior e posterior à execução de um único comando de edição no ambiente AutoCAD.

Assinale a opção que indica o comando utilizado.

Relacione as representações gráficas dos projetos de arquitetura listados a seguir às respectivas definições.
1. Planta de situação 2. Planta de locação (ou implantação) 3. Planta de edificação 4. Fachada ( ) Planta que compreende o projeto como um todo, contendo o posicionamento das edificações e as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes e outros. ( ) Representação gráfica de planos externos da edificação. Os cortes transversais e longitudinais podem ser marcados nessas representações. ( ) Vista superior do plano secante horizontal, localizado de maneira a representar todos os elementos considerados necessários. ( ) Planta que compreende o partido arquitetônico como um todo, em seus múltiplos aspectos. Para aprovação em órgãos oficiais, esta planta deve conter informações completas sobre localização do terreno.
Assinale a opção que mostra a relação correta, de cima para baixo.
