Considere um motor de indução trifásico que, ao ser acionado com partida direta, tem um conjugado de partida C1.
Considere agora que o mesmo motor foi acionado com partida a chave estrela-triângulo, produzindo um conjugado de partida C2.
A razão C2/C1 é igual a

Considere o diagrama de um processo industrial em que se deseja manter a pressurização de um sistema de ar comprimido dentro de limites aceitáveis de funcionamento.


Assinale a opção que indica o dispositivo de medição.

Considere os seguintes diagramas ladder que representam um programa de CLP a seguir.
DIAGRAMA 1 DIAGRAMA 2
DIAGRAMA 3
DIAGRAMA 4 DIAGRAMA 5
Considere ainda que o A0 é o contato de uma botoeira, W0 é a bobina que energiza um determinado equipamento e B0 e B1 são bobinas auxiliares.
Assinale a opção que indica o diagrama que representa adequadamente o programa que liga/desliga um determinado equipamento utilizando apenas uma única botoeira.

Considere o diagrama ladder de um CLP a seguir.


em que X0 e X1 são, respectivamente, os contatos de botoeiras de ligamento e desligamento e a saída Y0 aciona um determinado equipamento.
O diagrama acima apresentado é um programa de liga/desliga com

Considere um recorte de um projeto de instalação elétrica de baixa tensão a seguir.


Sabe-se que o circuito 1 alimenta somente um chuveiro de 3300W em 220V.
Considere ainda as tabelas 1 e 2.
Tabela 1: capacidade de condução de corrente (A)
Seção nominal (mm²) 2 condutores carregados 3 condutores carregados 1,0 14 13 1,5 18,5 16,5 2,5 25 22 4 33 30 6 42 38
Tabela 2: fatores de correção aplicáveis a condutores agrupados
Número de circuitos 1 2 3 4 5 Fator de agrupamento 1,00 0,80 0,70 0,65 0,60
De acordo com as normas de instalações elétricas de baixa tensão, a seção do condutor do circuito 1, em mm² de cobre, deve ser

Considere o diagrama a seguir, que representa uma rede aérea secundária trifásica de uma área urbana, alimentada por um transformador T1.


Considere também que a distância entre cada nó é de 30m, que as cargas são trifásicas e que o coeficiente de queda de tensão trifásica do cabo da rede aérea é igual a 2 %/KVA.km.
A queda de tensão entre o transformador e o nó A é de

O circuito abaixo é composto por uma fonte alternada V e uma impedância Z_g = 8 + j6 Ω associadas em série, alimentando uma carga Z_carga através dos terminais A e B. Sabe-se que R = 6 Ω e que ocorre uma máxima transferência de potência da parte do circuito colocada à esquerda dos terminais A e B para a parte colocada à direita.


Para que a carga Z_carga seja puramente resistiva e para que ela tenha componentes resistivos e reativos nessa condição de máxima transferência de potência, os valores de P são, respectivamente, iguais a

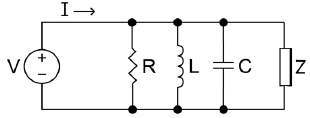

A admitância equivalente do circuito a seguir é 4,5 - j2 mhos.


Considere que:
I. R = 2 Ω II. L = j1 H III. C = -j 0,5 f.
Com base no que foi descrito, a impedância Z pode ser corretamente representada por

O circuito elétrico apresentado a seguir, possui uma fonte de tensão de valor 2I_x controlada pela corrente I_x que circula pelo resistor de 3 Ω.

O valor da potência dissipada no resistor de 2 Ω, em W, é
