Considere uma viga engastada em A e livre (sem apoio) em B, de comprimento L, seção constante, homogênea, com carregamento linearmente distribuído p, conforme ilustração a seguir:

Considerando apenas o carregamento p, é correto afirmar que

Em uma obra, foi requerida a construção de uma caixa d’água com diâmetro útil de 4 metros e altura útil total de 10 metros. O volume total dessa caixa d’água, considerando as medidas úteis, é de (Dado: considerar π = 3,14.)

Certo memorial descritivo previa o emprego de concreto leve para o enchimento de elementos construtivos. Tendo isso em vista, assinale a alternativa que apresenta um agregado tipicamente empregado para o concreto indicado no memorial descritivo.

Em uma obra, o emboço externo está sendo aplicado no traço 1:1:6 de cimento, cal e areia, em volume. Para um lote de 7 sacos de cimento com 50 kg cada, adquiridos para execução de reboco, o volume total equivalente de areia é:

(Dado: considerar na conversão de massa em volume do cimento a densidade de 1.400 kg/m³.)

Acerca do adensamento do concreto, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) O adensamento do concreto lançado tem por objetivo deslocar com esforço os elementos que o compõem e orientá-los para se obter menor capacidade, obrigando as partículas a ocupar os vazios e alojar o ar do material.

( ) O adensamento manual é o modo mais simples, consiste em facilitar a colocação do concreto na forma e entre as armaduras, e pode ser feito por meio de uma barra metálica, cilíndrica e fina, ou por meio de soquetes mais pesados, ou por outro elemento adequado.

( ) A vibração aplicada diretamente à armadura tem diversas vantagens, pois facilita o bom acondicionamento da argamassa entre os grãos próximos à armadura.

( ) O adensamento do concreto permite que sejam melhoradas sensivelmente diversas características do concreto, tais como impermeabilidade e durabilidade.

A figura a seguir apresenta um croqui do detalhamento de parte da estrutura de um telhado a partir do beiral (à esquerda). Assinale a alternativa que identifica corretamente os elementos de A a D.

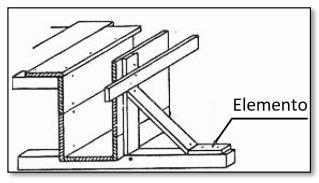

Em um projeto de plantas de formas constam diversos detalhamentos relativos a uma viga. Há um elemento que funciona como uma peça de apoio da escora, conforme ilustra a figura a seguir:

Esse elemento denomina-se

O termo de referência de uma obra pública orientava a execução de fundação profunda, de seção cilíndrica e base alargada, como ilustra a figura a seguir:

Como se denomina essa fundação?

Há diversas designações que são aplicadas para caracterizar o índice de consistência de solos. Assinale a alternativa que apresenta uma designação de consistência tipicamente aplicada para argilas.

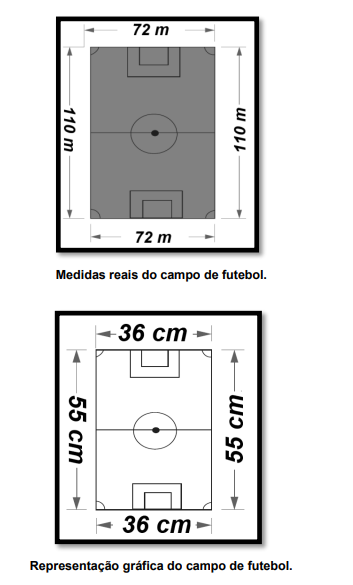

O setor de topografia solicitou a representação gráfica de um campo de futebol estadual. O levantamento realizado no local revelou que o campo tem formato retangular, com dimensões de 72 m x 110 m. A representação gráfica foi realizada em um desenho retangular com medidas de 36 cm x 55 cm, conforme ilustrado a seguir:

Com base nesses dados, é correto afirmar que a escala utilizada na representação gráfica foi
