Os sistemas instrumentados de segurança são fundamentais para a garantia operacional da unidade, da vida humana e dos equipamentos envolvidos.

A esse respeito, analise as afirmativas a seguir.

I - Sistemas automáticos com votação 1 de 2 são configurados para que, no caso de um dos dois instrumentos estar funcionado a contento, este controle a malha em questão, enquanto o outro pode ser reparado.

II - Sistemas automáticos com votação 2 de 2 são configurados para que, no caso um dos dois instrumentos estar funcionando a contento, este controle a malha em questão, enquanto o outro pode ser reparado.

III - Uma utilização para o conceito de falha segura é quando o canal de entrada de um Controlador Lógico Programável (CLP) opera normalmente energizado, sendo que, em caso de falha do equipamento de campo ou caso haja o rompimento dos fios, o alarme e o intertravamento da lógica de controle atuam.

IV - Uma válvula normalmente aberta, instalada na saída de um tanque com gás pressurizado, está configurada para operar fechada, abrindo somente quando for solicitado, sendo que, em caso de shutdown, a alimentação elétrica desta válvula será desligada e, por questões de segurança, permanecerá fechada.

São corretas APENAS as afirmativas

Tratando-se de redes industriais, o protocolo Profibus (Process Field Bus) apresenta algumas características, dentre as citadas a seguir.

I - Utiliza três camadas do modelo OSI: física, enlace de dados e aplicação.

II - É um protocolo que só permite um mestre na rede.

III - A passagem do bastão (Token Passing) é somente realizada quando um dispositivo escravo deseja realizar uma pergunta ou comando.

IV - O Profibus DP é utilizado em nível de célula, enquanto o Profibus FMS é utilizado em nível de dispositivo.

V - O Profibus PA (Process Automation) permite a utilização de barramento comum em áreas de segurança intrínseca, diminuindo os custos com equipamentos e instalação.

É(São) correta(s) APENAS a(s) característica(s)

A Figura 1 ilustra uma plataforma semissubmersível sendo movimentada pelas ondas. O alarme de nível alto é constantemente atingido por causa do movimento do fluido dentro do separador (tanque de armazenagem e separação de óleo, gás e água).

Neste caso, é comumente utilizado um filtro no ladder, onde somente ocorrerá o alarme se o sensor permanecer atuado por 3 segundos ou mais (Figura 2).

Figura 1 - Plataforma semissubmersível

Figura 2 - Trecho do ladder

A que tipo de temporizador corresponde esta forma de atuação?

Na instrumentação analítica, as leituras não são de grandezas comuns, como pressão ou temperatura. Esse ramo da instrumentação realiza análises de parâmetros mais apurados, como a composição de gases e o pH de um fluido.

A esse respeito, analise as afirmativas a seguir.

I - Em cromatografia gasosa são empregados, em sua fase móvel, gases de arraste que são inertes com relação à amostra, possuem alta pureza para não falsear a análise e apresentam segurança no uso.

II - É finalidade de um analisador de pH conhecer a acidez ou alcalinidade de um fluido para verificar seu índice de corrosão.

III - Utilizando um analisador de potencial redox (reações de oxirredução), é possível conhecer a concentração das substâncias envolvidas na reação.

IV - Um exemplo de aplicação para o analisador de oxigênio é o controle de combustão em uma caldeira, na qual a falta de oxigênio resulta em uma combustão incompleta, que pode gerar um alto teor de poluentes.

São corretas APENAS as afirmativas

A Figura 1 ilustra uma malha de controle de nível, em que o elemento final de controle é uma válvula cujo detalhamento está representado na Figura 2.

Figura 1 - Malha de Controle de nível

Figura 2 - Válvula de controle

Baseando-se nas figuras, analise as afirmativas a seguir.

I - Os itens 1, 2, 3 e 4 da Figura 2 correspondem, respectivamente, a: atuador, posicionador, castelo e corpo da válvula.

II - A utilização do posicionador elimina a histerese e a banda morta da válvula de controle, garantindo a excursão linear da haste da válvula.

III - O corpo da válvula é responsável por prover a força necessária para que ocorra o movimento de abertura ou fechamento da passagem do fluido.

IV - O castelo com aletas é utilizado em aplicações onde a temperatura do fluido é muito baixa, garantindo que não ocorra o congelamento das gaxetas e o travamento da haste.

É(São) correta(s) APENAS a(s) afirmativa(s)

Medidores deprimogênios são capazes de medir a vazão por meio da pressão diferencial, obtida por um obstáculo inserido na tubulação a ser considerada.

Baseando-se neste processo, analise as afirmativas a seguir.

I - Medidores de vazão que utilizam placa de orifício têm menor perda de carga que os medidores com bocal de vazão.

II - Em vazões mais elevadas são utilizadas placas com orifício de menor diâmetro para manter a velocidade do fluido.

III - As medições de vazão volumétrica de fluidos compressíveis são sensivelmente influenciadas pela temperatura e pressão a que o fluido está submetido.

IV - A utilização do prefixo N na unidade de vazão Nm³/h indica que a medição foi realizada nas condições de referência ou CNTP (0 °C e 760 mmHg).

São corretas APENAS as afirmativas

A medição da temperatura é largamente utilizada na indústria, seja isoladamente ou em função da correção de outras grandezas como, por exemplo, a vazão.

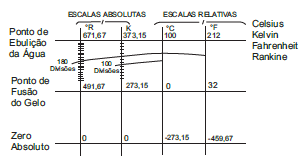

O gráfico abaixo ilustra diferentes escalas térmicas existentes.

Baseando-se no gráfico acima e em conceitos de termodinâmica, identifique a afirmativa correta.

Aplicando-se os teoremas e postulados booleanos, é possível simplificar equações e circuitos lógicos, o que significa uma diminuição no grau de dificuldade de montagem e no custo do sistema.

Dado o circuito lógico acima, encontre S em sua forma mais reduzida.

Considere as figuras abaixo.

Figura 1 - Curva característica do diodo

Figura 2 - Retificador

A partir das figuras, analise as afirmativas que se seguem.

I - A tensão de pico no primário do transformador corresponde a aproximadamente 170 Vca.

II - A Figura 2 apresenta um retificador de meia-onda.

III - Na segunda aproximação do diodo, a queda de tensão a ser considerada para o cálculo da tensão de pico na carga é (0,7V + 0,7V).

IV - A frequência obtida na saída do transformador, considerando a derivação central (CT), é o dobro da frequência na entrada.

É(São) correta(s) APENAS a(s) afirmativa(s)

Os transmissores são equipamentos capazes de converter o sinal de um sensor (elemento primário) em um sinal padrão para ser enviado a distância.

A respeito de transmissores eletrônicos, é correto afirmar que
