Determinado sistema de aproveitamento hídrico requer a captação de água para irrigar uma superfície útil de 30.400 hectares. O projeto básico estabelece que:

• a estação de bombeamento, para suprir exclusivamente a demanda desse sistema, tem a função de elevar até 99 m³/s, captados em superfície livre, na cota de 943,23 m, para a cota de 981,56 m, níveis normais, perfazendo o desnível geométrico de 38,33 m;
• a estação de bombeamento demandará 45,0 MW de potência total máxima, e será constituída por 7 motobombas, das quais uma será mantida como reserva;
• as linhas de recalque individuais serão compostas por tubos de aço de 10 mm de espessura, diâmetro de 2,0 m e 70 m de extensão;
• após o recalque, o deságue será realizado em superfície livre, no forebay de jusante, de dimensões iguais a 70 m de base por 182 m de comprimento, iniciando, a partir daí, a transição de saída para um canal de distribuição, em que a base da seção diminui, gradativamente, de 70 m para 6 m de largura ao longo de 86 m.

O deságue da vazão bombeada no forebay de jusante tem por finalidade amortecer as oscilações decorrentes da operação do sistema de recalque e promover a entrada da água no canal com nível e velocidade próximos aos do escoamento no canal de distribuição.

Determinado sistema de aproveitamento hídrico requer a captação de água para irrigar uma superfície útil de 30.400 hectares. O projeto básico estabelece que:

• a estação de bombeamento, para suprir exclusivamente a demanda desse sistema, tem a função de elevar até 99 m³/s, captados em superfície livre, na cota de 943,23 m, para a cota de 981,56 m, níveis normais, perfazendo o desnível geométrico de 38,33 m;
• a estação de bombeamento demandará 45,0 MW de potência total máxima, e será constituída por 7 motobombas, das quais uma será mantida como reserva;
• as linhas de recalque individuais serão compostas por tubos de aço de 10 mm de espessura, diâmetro de 2,0 m e 70 m de extensão;
• após o recalque, o deságue será realizado em superfície livre, no forebay de jusante, de dimensões iguais a 70 m de base por 182 m de comprimento, iniciando, a partir daí, a transição de saída para um canal de distribuição, em que a base da seção diminui, gradativamente, de 70 m para 6 m de largura ao longo de 86 m.

Na condição de níveis normais de elevação e maior vazão de suprimento, a eficiência energética total do conjunto estação de bombeamento-canalização de recalque é superior a 88%.

Determinado sistema de aproveitamento hídrico requer a captação de água para irrigar uma superfície útil de 30.400 hectares. O projeto básico estabelece que:

• a estação de bombeamento, para suprir exclusivamente a demanda desse sistema, tem a função de elevar até 99 m³/s, captados em superfície livre, na cota de 943,23 m, para a cota de 981,56 m, níveis normais, perfazendo o desnível geométrico de 38,33 m;
• a estação de bombeamento demandará 45,0 MW de potência total máxima, e será constituída por 7 motobombas, das quais uma será mantida como reserva;
• as linhas de recalque individuais serão compostas por tubos de aço de 10 mm de espessura, diâmetro de 2,0 m e 70 m de extensão;
• após o recalque, o deságue será realizado em superfície livre, no forebay de jusante, de dimensões iguais a 70 m de base por 182 m de comprimento, iniciando, a partir daí, a transição de saída para um canal de distribuição, em que a base da seção diminui, gradativamente, de 70 m para 6 m de largura ao longo de 86 m.

Considerando a demanda média de 1 L/s por hectare cultivado, esse projeto de irrigação possui eficiência total de uso da água superior a 70%.

Determinado sistema de aproveitamento hídrico requer a captação de água para irrigar uma superfície útil de 30.400 hectares. O projeto básico estabelece que:

• a estação de bombeamento, para suprir exclusivamente a demanda desse sistema, tem a função de elevar até 99 m³/s, captados em superfície livre, na cota de 943,23 m, para a cota de 981,56 m, níveis normais, perfazendo o desnível geométrico de 38,33 m;
• a estação de bombeamento demandará 45,0 MW de potência total máxima, e será constituída por 7 motobombas, das quais uma será mantida como reserva;
• as linhas de recalque individuais serão compostas por tubos de aço de 10 mm de espessura, diâmetro de 2,0 m e 70 m de extensão;
• após o recalque, o deságue será realizado em superfície livre, no forebay de jusante, de dimensões iguais a 70 m de base por 182 m de comprimento, iniciando, a partir daí, a transição de saída para um canal de distribuição, em que a base da seção diminui, gradativamente, de 70 m para 6 m de largura ao longo de 86 m.

Considerando que a massa específica da água seja igual a 1.000 kg/m³, julgue o seguinte item a respeito desse sistema.

Garante-se a estanqueidade do canal adicionando-se selante às juntas de dilatação das placas de concreto de revestimento do seu perímetro molhado. O lançamento do concreto deve ser feito de modo que o concreto da placa seguinte fique perfeitamente adjacente ao da placa anterior.

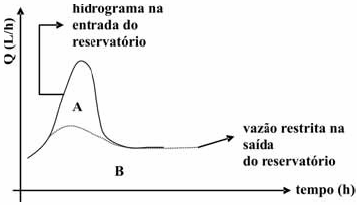

A partir das diretrizes estabelecidas no plano diretor de determinado município, avaliaram-se os possíveis riscos de inundação de uma área X, urbanizada e localizada a montante da área Y, também urbanizada. Constatada a insuficiente capacidade de drenagem do sistema já implantado, sugeriu-se a construção de uma bacia de detenção com espelho d'água, constituída de uma barragem de terra de 10 m de altura. Para dimensionamento preliminar da barragem, considerou-se o gráfico ilustrado abaixo.

A partir das diretrizes estabelecidas no plano diretor de determinado município, avaliaram-se os possíveis riscos de inundação de uma área X, urbanizada e localizada a montante da área Y, também urbanizada. Constatada a insuficiente capacidade de drenagem do sistema já implantado, sugeriu-se a construção de uma bacia de detenção com espelho d'água, constituída de uma barragem de terra de 10 m de altura. Para dimensionamento preliminar da barragem, considerou-se o gráfico ilustrado abaixo.

A partir das diretrizes estabelecidas no plano diretor de determinado município, avaliaram-se os possíveis riscos de inundação de uma área X, urbanizada e localizada a montante da área Y, também urbanizada. Constatada a insuficiente capacidade de drenagem do sistema já implantado, sugeriu-se a construção de uma bacia de detenção com espelho d'água, constituída de uma barragem de terra de 10 m de altura. Para dimensionamento preliminar da barragem, considerou-se o gráfico ilustrado abaixo.

Com referência a essa situação, julgue o item subsequente.

O esvaziamento periódico dessa bacia de detenção, ao menos a cada 5 ou 10 anos, permite seu desassoreamento e a remoção de resíduos depositados em seu fundo.

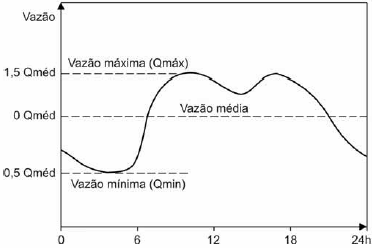

A primeira etapa do projeto de um sistema de tratamento de esgotos consiste na caracterização dos esgotos que serão encaminhados à estação depuradora. Nesse sentido, a figura acima mostra um hidrograma típico da vazão de esgotos em determinada comunidade, concentrada em condomínio horizontal, composto por 20 unidades habitacionais, com média de 4 moradores por domicílio. O tratamento dos esgotos será feito por meio de um ou mais tanques sépticos.

Com relação a esse projeto, julgue o próximo item.

Para fins de quantificação da contribuição de dejetos líquidos produzidos por essa comunidade, para o projeto do sistema de tanques sépticos, deve ser considerada a vazão de 20 × 4 × 0,2 × C, em que C representa o consumo diário de água dessa comunidade.

A primeira etapa do projeto de um sistema de tratamento de esgotos consiste na caracterização dos esgotos que serão encaminhados à estação depuradora. Nesse sentido, a figura acima mostra um hidrograma típico da vazão de esgotos em determinada comunidade, concentrada em condomínio horizontal, composto por 20 unidades habitacionais, com média de 4 moradores por domicílio. O tratamento dos esgotos será feito por meio de um ou mais tanques sépticos.

Com relação a esse projeto, julgue o próximo item.

A partir da figura mostrada, é correto afirmar que as flutuações dos esgotos produzidos ao longo do dia são típicas de padrão do tipo habitação-dormitório, em que os indivíduos se ausentam durante o período diurno e só comparecem a sua residência no período noturno.

A primeira etapa do projeto de um sistema de tratamento de esgotos consiste na caracterização dos esgotos que serão encaminhados à estação depuradora. Nesse sentido, a figura acima mostra um hidrograma típico da vazão de esgotos em determinada comunidade, concentrada em condomínio horizontal, composto por 20 unidades habitacionais, com média de 4 moradores por domicílio. O tratamento dos esgotos será feito por meio de um ou mais tanques sépticos.

Com relação a esse projeto, julgue o próximo item.

A taxa de acumulação total de lodo no sistema de tanques sépticos dessa comunidade dependerá do volume de lodo digerido e em digestão, das temperaturas ambiente e do intervalo entre as operações de limpeza dos tanques.
