O planejamento da operação do Sistema Elétrico Brasileiro prevê o uso de ferramentas computacionais para estudos energéticos. Tais ferramentas fundamentam-se em modelo que tem como um dos objetivos determinar a estratégia de operação de médio prazo, de forma a minimizar o valor esperado do custo total de operação ao longo do período de planejamento.

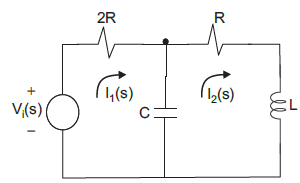

Para resolver o circuito da figura acima, foi utilizado o método das correntes sobre as malhas, conforme ilustrado. Ao aplicar o método, com as tensões, as correntes e as impedâncias convertidas para a variável de Laplace, obteve- se a equação matricial

\( \begin{bmatrix} h_{11} (s) & h_{12} (s)\\ h_{21}(s) & h_{22}(s)\end{bmatrix} \begin{bmatrix} I_1 (s) \\ I_2 (s)\end{bmatrix} = \begin{bmatrix} CsV_i (s) \\ 0\end{bmatrix} \)

A expressão de h₂₂(s) é

A NR 10 estabelece os requisitos e as condições mínimas na implementação de medidas de controle e sistemas preventivos, para garantir a segurança e a saúde dos trabalhadores.

No atual modelo institucional do setor elétrico brasileiro, o órgão responsável por assessorar o Presidente da República na formulação de políticas e diretrizes de energia do País é

Com relação ao sistema de transmissão brasileiro, o órgão que estabelece os critérios para as instalações de transmissão que compõem a Rede Básica do Sistema Interligado Nacional é

Em uma indústria, todos os motores de indução foram substituídos por motores de potências mais elevadas, mais especificamente, duas vezes maiores do que as dos motores originais.

Considerando-se que os motores originais operavam próximos de suas especificações nominais e que a carga de cada um permaneceu a mesma, observe as afirmações a seguir.

I - A eficiência energética da indústria aumentou com o aumento da potência dos motores de indução.

PORQUE

II - Motores de indução operando em uma potência muito abaixo da nominal têm um baixo fator de potência.

Analisando-se as afirmações acima, conclui-se que

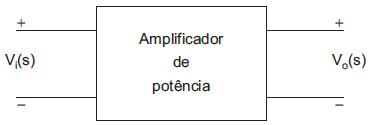

Um amplificador de tensão, que é um circuito eletrônico usado com a finalidade de aumentar a potência do sinal de entrada, tem sua resposta modelada pela seguinte função de transferência:

\( { \large V_o(s) \over V_i(s)} = { \large 1000 \over s^2 + 50s + 100} \)

Para que valor de frequência, em rad/s, o sinal de saída apresentará uma defasagem de −90º, em relação ao sinal de entrada?

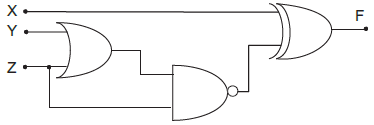

O circuito lógico combinacional mostrado na figura acima tem como entradas as variáveis lógicas X, Y e Z, e, como saída, a variável F.

A expressão simplificada da função booleana F é

A figura acima mostra um circuito eletrônico composto por um amplificador operacional e outros componentes, todos considerados ideais. Estando o capacitor inicialmente descarregado, no tempo t = 0 a chave ch é fechada.

A expressão, em V, da tensão Vo quando o circuito atinge o estado estacionário após o fechamento da chave é

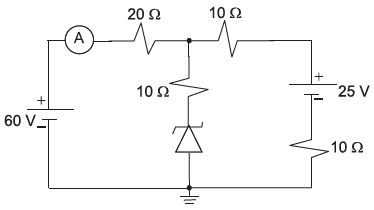

O diodo Zener do circuito é considerado ideal e opera com uma tensão nominal Vz desconhecida. Dispondo apenas do amperímetro ideal (A), mostrado na figura, a corrente medida foi de 1,75 ampères.

Qual o valor, em volts, da tensão nominal do diodo Zener?
