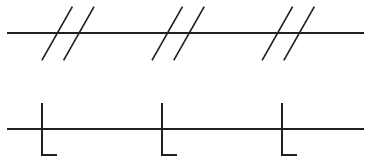

Na Figura acima, são apresentados dois símbolos que correspondem a sinais de linhas de instrumentação.

Esses símbolos, de cima para baixo, correspondem, respectivamente, aos sinais

As turbinas a gás são equipamentos que têm ganhado espaço no mercado brasileiro, considerando a crescente participação de usinas termelétricas no sistema elétrico brasileiro.

Relacione alguns dos principais componentes de uma turbina a gás com suas respectivas características apresentadas a seguir.

I - Compressor

II - Turbina

III - Câmara de combustão

P - dispositivo responsável por queimar o combustível fornecido na presença de ar.

Q - equipamento que fornece potência para o acionamento do compressor e acessórios.

R - equipamento constituído de uma série de palhetas com seção de perfil aerodinâmico.

S - dispositivo que reduz a velocidade do ar que é admitido no sistema.

As associações corretas são:

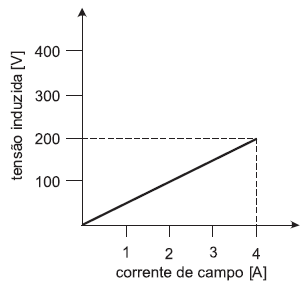

A curva de magnetização de um pequeno gerador DC, com excitação independente, levantada para uma velocidade de 1.800 rpm, é apresentada na figura acima. Nas atuais condições de operação do gerador, sua corrente de campo é 3,5 A, e a sua tensão terminal em vazio é 150 V. Diante do exposto, a velocidade de rotação desse gerador, em rpm, aproximadamente, é

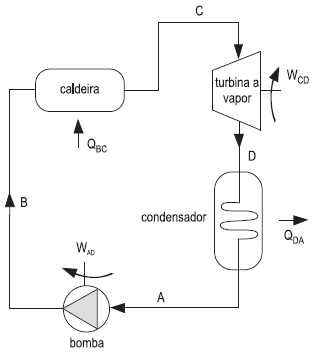

A figura acima apresenta o processo de produção de energia elétrica por meio de uma turbina a vapor, cujo eixo está conectado ao eixo de um gerador, que não está representado na figura. Durante a operação do sistema, constatou-se que a diferença de temperatura do vapor entre os pontos C e D está diminuindo.

Diante do exposto, conclui-se que a(o)

O emprego de mistura água-amônia no lugar de água permite uma maior recuperação de calor, aumentando, assim, a geração de vapor.

O monitoramento é fundamental para controlar as emissões de poluentes.

A energia gerada em uma termelétrica é transmitida ao consumidor após a elevação de sua tensão. A elevação da tensão se dá por meio de uma subestação elevadora, que é dotada de vários componentes. Os equipamentos que, em regime permanente, têm a finalidade de controlar as tensões nos barramentos são os

No ciclo termodinâmico Rankine, o(a)

O gerador elétrico de médio ou grande porte deve ter equipamentos de proteção que atuem frente às condições anormais de operação.

A torre de resfriamento é responsável por reduzir a temperatura da água de circulação, de modo que ela entre novamente no circuito de resfriamento do condensador.
