Com respeito ao Layout, que é um ambiente de trabalho bidimensional do software AutoCAD, assinale a opção correta.

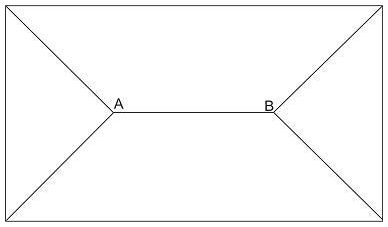

Um telhado de quatro águas foi construído conforme a vista superior esquematizada na figura acima (sem escala e com proporção aproximada). A maior e a menor dimensão do telhado medem 14 m e 8 m, respectivamente. Nessa situação, assinale a opção que apresenta a altura da cumeeira AB em relação à base desse telhado, supondo que, na execução do telhado, sejam utilizadas telhas cerâmicas cuja inclinação recomendada pelo fabricante é de 30 %.

Acerca dos modos de criação de objetos 3D no AutoCAD, assinale a opção correta.

Considere que a cópia de um desenho técnico, apresentada como documento em um processo judicial, precise ser dobrada. De acordo com a NBR 13.142, assinale a opção que apresenta o formato final de dobramento dessa cópia.

Uma rua com largura real de 14 m foi desenhada, em escala, com 7 mm de largura. Nessa situação, a escala utilizada foi de

No AutoCAD, o scroll (roda ou botão do meio) do mouse, ao ser girado, ativa o(s)

Acerca das características gerais de programas para a representação de projeto em modelagem 3D, assinale a opção correta.

Considerando que a figura acima tenha sido desenhada com linhas e arcos e que esses elementos sejam independentes, assinale a opção em que é apresentado o comando de edição do programa AutoCAD utilizado para converter essas linhas e arcos em Polyline 2D.

Os objetos primitivos são a base da construção dos modelos sólidos em 3D. Em relação aos comandos que permitem a construção de primitivas para o modelamento de sólidos, assinale a opção correta.

Considerando que uma sala meça 3,60 m × 6,40 m, assinale a opção que apresenta as medidas dessa sala em centímetros, em uma planta representada em escala 1:20.
