A potência reativa dessa carga é

A corrente, em um determinado condutor, apresenta o espectro harmônico representado na figura abaixo.





Assinale a alternativa que apresenta o valor eficaz mais aproximado da corrente elétrica quando essa for medida com o emprego de um amperímetro “true rms”.

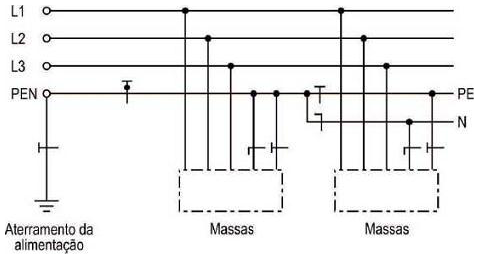

Considere a figura abaixo.





Qual é o esquema de aterramento representado na figura?

O Ministério de Minas e Energia (MME) promulgou a Portaria Interministerial n.º 1007 em 31 de dezembro de 2011, determinando que, após 30 de junho de 2015, só poderão ser comercializadas lâmpadas incandescentes de 60 W em 220 V com eficiência luminosa superior a 18 lm/W. Atualmente, essas lâmpadas têm eficiência em torno de 12 lm/W, o que significa que, para permanecerem no mercado, sua tecnologia terá de evoluir consideravelmente.


A portaria supracitada tem caráter voltado

De acordo com a norma ABNT NBR 5419, o fator que NÃO é considerado na determinação da exigibilidade de SPDA é

Assinale a alternativa que apresenta ensaios que devem ser efetuados nos Transformadores de corrente (TC) e de potencial (TP).

A norma ABNT NBR 5410 Instalações Elétricas de Baixa Tensão é aplicável

Sobre a utilização de dispositivos diferenciais residuais, são feitas as seguintes afirmações.


I - É obrigatória nos circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.


II - É obrigatória nos circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.


III - A exigência não se aplica a circuitos concebidos em esquema IT, visando garantir continuidade de serviço quando for indispensável à segurança das pessoas e à preservação de vidas.


Quais estão corretas?

Considere as seguintes afirmativas quanto a cargas trifásicas.


I - Em cargas trifásicas equilibradas, ligadas em estrela, não há necessidade do fio neutro para manter a tensão de fase equilibrada.


II - Em cargas trifásicas desequilibradas, ligadas em estrela, há necessidade do fio neutro para manter a tensão de linha equilibrada.


III - Em cargas trifásicas equilibradas, a impedância em cada fase deve ser igual em módulo, porém não há necessidade de igualdade em ângulo de fase.


Quais estão corretas?

Na NBR 5410:2004 são estabelecidas as condições gerais para o dimensionamento dos condutores de fase e condutor neutro de uma instalação elétrica na presença de correntes harmônicas. Há três faixas de conteúdo da 3.ª Harmônica: até 15%; de 15% até 33%; acima de 33%.


Com base nisso, considere as afirmativas abaixo.


I - Na faixa de até 15%, a seção de condutor neutro é menor que a seção de condutor de fase.


II - Na faixa de até 15%, a seção de condutor neutro é igual à seção do condutor de fase.


III - Na faixa de 15% até 33%, a seção do condutor neutro é igual à seção do condutor de fase.


IV - Na faixa acima de 33%, a seção do condutor neutro é maior que a seção do condutor de fase.


V - Na faixa de 15% até 33%, a seção do condutor neutro é maior que a seção do condutor de fase.


Quais estão corretas?
