Em um paquímetro, foram ultrapassados pelo zero do Vernier 23 traços na escala principal, e o traço coincidente do Vernier foi o quinto traço.

Dados
unidade do paquímetro – polegada fracionária
menor divisão da escala principal – 1/16”
número de divisões do Vernier – 8

Considerando-se os dados apresentados, a leitura final é:

O circuito mais simples que implementa a tabela-verdade acima é

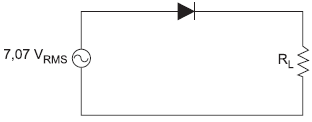

Considere o circuito acima, onde a tensão eficaz da fonte CA é de 7,07V_RMS, e a tensão de condução do diodo é de 0,7V.

Qual dos gráficos mostra a forma de onda da tensão no resistor?

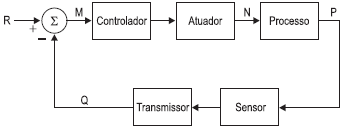

Considere o sistema realimentado mostrado na figura. O desvio, o valor desejado, a variável do processo e as variáveis manipulada e controlada são

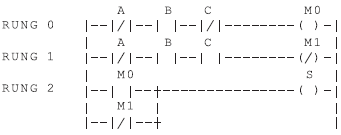

Programa em ladder

O resultado obtido na saída S do programa em ladder acima, em sua máxima simplificação, é

Programa em ladder

Um controlador lógico programável está carregado e configurado com o programa em ladder acima. Em sua máxima simplificação, a saída S corresponde a

FIALHO, A.B. Automação Pneumática, 6. ed., Érica. Adaptado.

O escalonamento de válvulas ilustrado na figura tem como tabela verdade a representação descrita em

A equação booleana minimizada do Diagrama de Karnaugh, apresentado na figura, é

A vista que corresponde à vista frontal indicada na peça acima é:

A figura abaixo representa a vista superior de uma peça.

O corte AA está esquematizado em:
