A equação abaixo foi proposta por Bond para associar a energia E por quantidade de massa necessária para quebrar partículas de minério, de forma que elas passem de diâmetro d₁ para diâmetro d₂ , onde d₂ < d₁ .




A dimensão da constante de Bond K da equação pode ser escrita como

Em um prédio comercial hipotético, o quadro de distribuição de energia de um escritório é conectado ao seu respectivo medidor, localizado no pilotis, por meio de um alimentador trifásico a 4 fios, tensão de linha de 220 V. Sabe-se que a carga instalada no quadro de distribuição é de 45 kW, e a distância entre o quadro de distribuição e o medidor é de 10 m.
De acordo com o critério de queda de tensão admissível e adotando-se uma máxima queda de tensão de 4% entre o quadro de distribuição e o medidor, a seção do alimentador, em mm² , é

A equipe de licitação de uma empresa hipotética está envolvida na elaboração do processo para a aquisição de ferramentas, equipamentos de proteção individual (EPI) e equipamentos de proteção coletiva (EPC) para a sua equipe de manutenção. Durante a fase inicial do processo, verificou-se que todos os itens podem ser bem definidos no edital para a licitação.
Em face do exposto, a modalidade de licitação a ser escolhida pela administração para a aquisição dos bens é o(a)

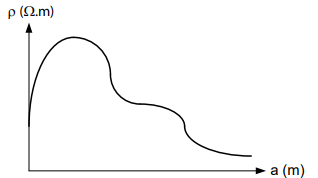

Com o objetivo de realizar o projeto de um sistema de aterramento de uma instalação hipotética, a equipe técnica da empresa realiza uma série de medidas empregando o método de Wenner. A partir dos dados obtidos nas medidas, foi plotado o gráfico espaçamento (a) pela resistividade (p), conforme mostrado na Figura a seguir.







De acordo com o perfil da curva apresentada, o número de camadas estratificadas do solo é

Uma empresa possui, atualmente instalado em sua subestação, um transformador de 20 kVA, 12 kV – 200 V, D – Y. Dados de placa do gerador instalado na empresa indicam que ele tem uma reatância percentual de 5%, calculada nas bases de potência e tensão do gerador atual. Deve-se instalar um novo transformador em paralelo, com as mesmas especificações do transformador já existente, para atender ao aumento de carga previsto para a empresa. Para que a potência seja distribuída igualmente entre os dois transformadores, após a sua instalação em paralelo, a reatância, em Ω, referida para o lado de baixa tensão do novo transformador é de

A equipe de engenharia de uma empresa hipotética deverá fazer o ajuste de um relé de sobrecorrente de fase a ser instalado no lado de alta tensão de um transformador de potência trifásico de 2500 √3 kVA, 40 kV – 200 V, Δ - Y. Sabe-se que o transformador admite uma sobrecarga de 20%, e que o transformador de corrente empregado no sistema é de 100:5 A.
Diante do exposto, verifica-se que a máxima corrente de sobrecarga vista pelo relé, em A, é:

Em uma auditoria de rotina em uma empresa, foi identificada uma irregularidade na capacitação dos empregados designados para trabalharem em suas instalações elétricas. Após a análise da documentação da empresa, de seus funcionários e de sua forma de trabalho, a capacitação teve que ser revogada porque

A equipe de manutenção de uma empresa precisa realizar a medição da potência de uma máquina monofásica. Entretanto, o wattímetro encontra-se com defeito. De modo a conseguir realizar a medição, foi usado um osciloscópio para medir a tensão e a corrente na máquina. A tensão foi medida diretamente nos terminais da máquina, e a corrente foi medida indiretamente, por meio da leitura da tensão em um resistor shunt conectado em série com a carga, resultando:

V_carga (t) = 250 cos (377 t + 30º) V V_shunt(t) = 10 cos (377 t + 60º) A

Desprezando a potência dissipada no resistor shunt e sabendo que sua resistência é de 100 mW, a potência ativa da máquina, em W, é de

Um circuito monofásico é composto por uma fonte de tensão (E_A) conectada a uma carga por meio de um cabo de impedância Z. Nas condições atuais de funcionamento, a carga opera com uma tensão terminal (V_f ) e corrente (I_L ). Os valores das tensões e das correntes são listados na Tabela abaixo.





Diante do exposto, conclui-se que o valor da resistência do cabo, em Ω, é de

Um gerador de um sistema elétrico de potência (SEP) hipotético, ligado em Y, possui uma potência de 15 √3 MVA e uma tensão de armadura de 10 kV. Sabe-se que as reatâncias de sequências positiva, negativa e zero são, respectivamente, j 0,5 pu, j 0,3 pu e j 0,2 pu. Durante a execução dos testes de seu comissionamento, o gerador é colocado em operação em vazio, com tensão terminal nominal e, acidentalmente, ocorre um curto fase e terra.
Diante do exposto, o módulo da corrente de falta, em kA, é
