Na análise de um circuito trifásico por meio de suas componentes simétricas, foram identificados os seguintes valores de sequência da tensão da fase A:

• positiva: 10 ∠ 30° V • negativa: 6 ∠ 330° V • zero: 3 ∠ 0°

Diante do exposto, o valor da tensão da fase B, em V, é de

Considere o circuito apresentado na Figura, alimentado por uma fonte DC. O capacitor está inicialmente descarregado. No instante t = 0, a chave S é fechada.





Qual deverá ser a expressão do valor da tensão V₀ de saída, em volts, no instante t = 30 s?

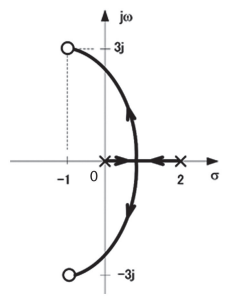

Na Figura, encontra-se ilustrado o esboço do gráfico obtido pelo método do Lugar das Raízes (Root Locus) de um sistema de controle com realimentação negativa, para ganhos K≥0.





Analisando-se esse gráfico, pode-se afirmar que, com o aumento do ganho K, o sistema em malha fechada é

Um sistema foi modelado pela seguinte função de transferência:

Caso esse modelo seja representado em espaço de estado, com a matriz da dinâmica no formato

qual deverá ser o valor de b?

Considere um sistema monovariável modelado em espaço de estado por:

em que u representa o sinal de entrada, y o sinal de saída, e x o vetor de estados.

Transformando-se esse modelo numa função de transferência, em que posições do plano s estarão localizados seus zeros?

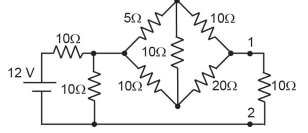

Considere o circuito apresentado na Figura, conectado à carga resistiva de 10 Ω por meio dos terminais 1 e 2.

Se o circuito apresentado for substituído por seu equivalente de Thevenin, isto é,

Qual deverá ser o valor de R_Th, em ohms?

Seja C o conjunto dos números complexos e a função G:C→C, tal que

Se s = 2j, qual deverá ser o ângulo de fase, em graus, de G(s)?

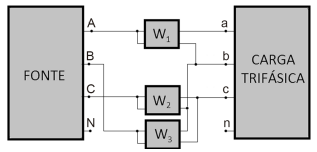

Na Figura abaixo, apresenta-se um sistema trifásico composto por uma fonte alimentando uma carga:





Sabendo-se que a carga é equilibrada, e que as medidas dos Wattímetros W₁ , W₂ e W₃ são iguais a, respectivamente, 30 W, 45 W e 65 W, a potência trifásica ativa solicitada pela fonte é igual a

A corrente no secundário de um transformador de corrente suprindo uma determinada carga é de 3,5 A.
O valor da corrente no circuito primário sem correção, sabendo-se que o TC é de 400-5A, é igual a

A matriz transformação inversa apresentada abaixo relaciona os componentes simétricos aos seus respectivos fasores, considerando as condições de contorno de uma falta:





O tipo de falta que essa matriz apresenta nas suas condições de contorno é
