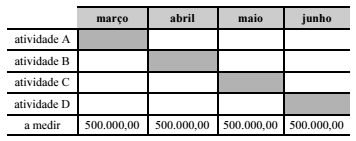

Considere que a tabela a seguir represente um cronograma físico-financeiro de uma obra pública, cuja data base de reajuste contratual — percentual de 10 % — tenha sido definida para o mês de maio. Considere, ainda, que os serviços devam ser medidos e pagos de acordo com a sua execução.

Nessa situação hipotética, caso a empresa contratada para executar a obra atrase, injustificadamente, a atividade B, em um mês, e adiante a atividade C, em um mês, caberá à fiscalização

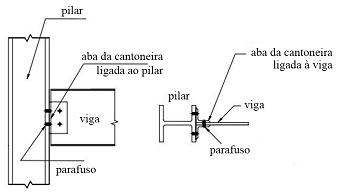

A figura precedente mostra o projeto da estrutura de um edifício composta de pilares e vigas metálicas. O dimensionamento da estrutura considera eventual situação de incêndio e elementos estruturais com proteção. Com relação a premissas de cálculo a serem adotadas nesse projeto, julgue os itens a seguir.

I Os esforços solicitantes decorrentes de restrições às deformações de origem térmica não podem ser desprezados em nenhuma hipótese.

II O esforço resistente de cálculo deve ser determinado considerando-se a variação das propriedades mecânicas do aço e do concreto conforme a temperatura.

III É desnecessário considerar o estado limite último de ruptura da seção líquida; a temperatura do aço será menor na ligação devido à presença de material adicional (parafusos, chapas, cantoneiras etc.).

IV A espessura de proteção das abas das cantoneiras ligadas aos pilares deve ser o dobro da espessura da proteção dos pilares.

Estão certos apenas os itens

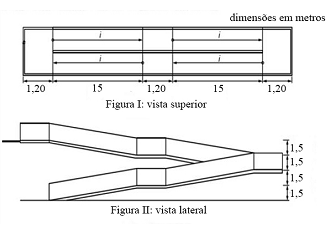

Em uma obra da construção civil, para vencer um desnível de 6 m, será construída uma rampa. O projetista apresentou ao fiscal do contrato o projeto de rampa mostrado na figura precedente. Sabendo que a inclinação transversal será de 2%, o fiscal fez as seguintes observações ao projetista.

I A rampa atende a inclinação admissível em cada segmento, dados os desníveis máximos observados.

II As dimensões dos patamares no início e no término do segmento são adequadas.

III Como há paredes laterais, não será necessária a instalação de corrimão de duas alturas.

IV A inclinação transversal da rampa está compatível com o estabelecido na norma.

Nessa situação, estão certas apenas as observações constantes dos itens

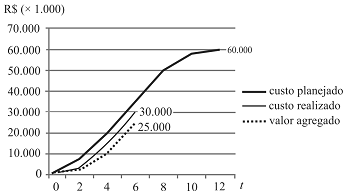

A execução de um projeto está sendo acompanhada por meio de curvas de agregação de valor (curvas “S”). As curvas “S” para os custos planejado e realizado e para o valor agregado relativas ao sexto mês são mostradas no gráfico precedente. No gráfico, a unidade monetária (R$) está representada no eixo das ordenadas, e o tempo, em meses, está representado no eixo das abcissas.

A partir das curvas mostradas no gráfico, assinale a opção correta.

A figura precedente representa esquemas de trincas em laje de concreto armado. Assinale a opção que indica a origem da fissuração.

A figura precedente representa o dimensionamento de uma coluna de alimentação que atende a um banheiro completo para um edifício residencial de cinco pavimentos. Considerando-se os dados apresentados, é correto afirmar que o valor aproximado da velocidade da água no segmento EF é igual a

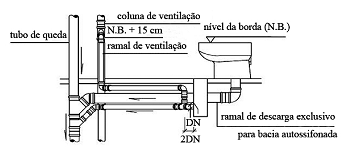

A figura precedente mostra um projeto de execução de sistemas prediais de esgoto sanitário. Nessa figura, quanto ao tipo de ligação da coluna de ventilação aos demais componentes do sistema de ventilação ou do sistema de esgoto sanitário, observa-se

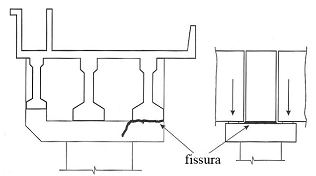

Um viaduto é formado por duas pistas de rolamento independentes uma da outra. A superestrutura de cada pista é formada por 3 vigas pré-moldadas em forma de I, de concreto protendido, sendo duas vigas para suporte direto à pista de rolamento e a terceira, com altura menor, para suporte do passeio lateral. As vigas estão apoiadas em consolos curtos localizados no bordo inferior das travessas de apoio no topo dos pilares. A sustentação das vigas é feita por aparelhos de apoio de neoprene fretado. Os pilares, um para cada via, possuem seção retangular vazada com dimensões externas de 2,0 m × 1,50 m. Antes da inauguração da obra, uma vistoria constatou fissuras nas travessas de apoio no topo dos pilares, na ligação dos consolos com a alma das travessas, prolongando-se para baixo dos consolos, conforme esquematizado na figura a seguir.

Considerando-se que os danos tenham ficado restritos à mesoestrutura do viaduto, não havendo nenhuma anomalia na superestrutura, as fissuras observadas foram possivelmente causadas por

Na análise estrutural de um projeto, deve-se considerar a influência de todas as ações que possam produzir efeitos significativos para a estrutura, levando-se em conta o estado-limite último e o de serviço. Considerando a classificação das ações relativas a projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios, assinale a opção que apresenta um exemplo de ação permanente indireta.

A atividade que deve ser executada antes da necessidade de reparo, com base em uma programação com datas preestabelecidas, e que obedeça a critérios técnicos determinados pelo fornecedor ou fabricante do produto corresponde à manutenção predial
