O esboço da curva característica do LDR está representado em:

Um chuveiro possui a especificação seguinte:

? alimentação = 220 V / 60 Hz

? potência máxima = 5400 W

A resistência para operação na potência máxima vale, aproximadamente,

Um motor trifásico possui as especificações seguintes:

Potência: 0,5 CV
Polos: 4
Tensão: 220 V
Rotação: 1720 RPM
Rendimento: 72%
Fator de potência: 0,65

A corrente nominal vale, aproximadamente,

Em instalações elétricas prediais, a NBR 5410/2004 estabelece uma taxa máxima de ocupação de eletrodutos que, para três ou mais condutores, não deve ser superior a

A NBR 5410/2004 recomenda para as instalações elétricas prediais o uso de dispositivos DR de alta sensibilidade (I?n ? 30 mA) como medida adicional na proteção contra

Uma carga trifásica equilibrada na configuração estrela é alimentada por uma tensão de linha de 220 V. A tensão de fase vale

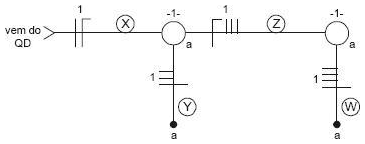

O esquema unifilar abaixo representa o circuito de comando de duas lâmpadas em paralelo com dois interruptores instalados em pontos distintos de um ambiente:



O esquema contém um erro descrito em:

Um motor trifásico de 12 terminais foi montado segundo o padrão:

Tensão de operação das bobinas: 220 V

(1 ? 4) e (7 ? 10) : bobinas da fase R
(2 ? 5) e (8 ? 11) : bobinas da fase S
(3 ? 6) e (9 ? 12) : bobinas da fase T



Na conexão apresentada, o motor deve ser alimentado com tensão de linha de

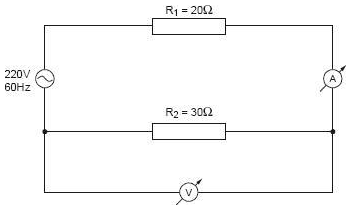

Analise o circuito abaixo.



A potência dissipada por , em kW, vale aproximadamente,

Em um transformador monofásico com relação de espiras Np/Ns = 15 é aplicada no primário a tensão de 240 V / 60 Hz.
A tensão no secundário vale
