O projeto de máquinas como bombas, compressores e ventiladores requer conhecimentos básicos de mecânica dos fluídos. Nesse sentido, em relação à estática dos fluídos, pode-se afirmar que

I. como um fluído deve se deformar continuamente sob a ação de uma tensão de cisalhamento qualquer, a ausência de movimento relativo e, portanto, de deformação angular, implica na ausência de tensão de cisalhamento.

II.fluídos em repouso sofrem, apenas, tensões axiais, ou seja, as partículas deste fluído sofrem o efeito da deformação angular resultante da aplicação de uma tensão de cisalhamento.

III.em um fluído estático, como as tensões de cisalhamento podem estar presentes, a única tensão de superfície em cada elemento do fluído é devida ao cisalhamento, que varia com a posição dentro deste fluído.

IV.em um fluído estático, as partículas de fluído retém sua identidade com o passar do tempo, ou seja, elas se deformam, pois há movimento relativo dentro deste fluído devido às tensões de cisalhamento.

V.em um fluído estático é possível aplicar a segunda lei de Newton do movimento para calcular a reação da partícula às forças aplicadas, sendo possível, também, usar este resultado para calcular o campo de pressão presente neste fluído.

Quais estão corretas?

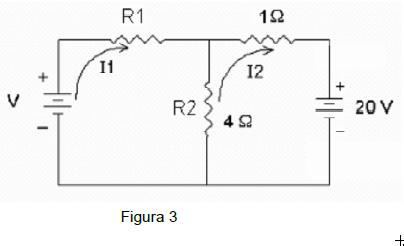

Sabendo que I1 = 10 A, qual a potência dissipada pelo resistor R2 da figura 3?

O motor elétrico é uma máquina capaz de transformar a energia elétrica em mecânica, usando em geral o princípio da reação entre dois campos magnéticos. Nesse sentido, quanto à instalação de motores elétricos, pode-se afirmar que

I. os motores de corrente alternada podem ser classificados quanto ao campo em motor paralelo e motor Shunt (série), sendo utilizados onde se exija fina variação de velocidade, como por exemplo, na tração elétrica de trens.

II.os motores de corrente contínua podem ser classificados quanto à rotação em motores síncronos, que acompanham a velocidade síncrona, e assíncronos (de indução), que giram acima do sincronismo.

III.em bombas, compressores e ventiladores de pequenas e médias potências utiliza-se exclusivamente motores Shunt (série) por serem mais robustos e de mais fácil fabricação (menor custo).

IV.para grandes potências usa-se mais freqüentemente os motores síncronos que, conforme o número de pólos e a freqüência da rede elétrica, giram rigorosamente em certa rotação, e exigem uma fonte de corrente contínua para o campo.

V.a sobrecarga de qualquer motor elétrico traduz-se por elevação de temperatura que pode danificar o isolamento dos condutores das bobinas, logo, devese utilizar dispositivos de proteção como fusíveis e chaves magnéticas com relés térmicos.

Quais estão corretas?

Atualmente, as ligas ferrosas são as mais utilizadas no processo produtivo, pois o ferro é um metal de fácil processamento, abundante na crosta terrestre e com a característica de ligar-se com muitos outros elementos metálicos e não-metálicos. Em relação aos conceitos básicos da metalurgia do aço e do ferro fundido, pode-se afirmar que:

I. o diagrama de equilíbrio Fe-C, geralmente, representa estas ligas com teores de 0% até 4,5% de carbono, apesar das ligas com teores acima de 2,11% de carbono apresentarem pouca ou nenhuma importância comercial.

II. os aços com 0,77% de carbono são chamados de eutetóides, os que apresentam teores abaixo deste valor são chamados de hipoeutetóides e os que apresentam carbono entre 0,77% e 2,11% são chamados de hipereutetóides.

III. a constituição estrutural, à temperatura ambiente, das ligas ferro-carbono de 0% a 2,11% de carbono, esfriadas lentamente a partir de temperaturas acima da zona crítica, é de ferrita para o ferro comercialmente puro e perlita para o aço eutetóide.

IV. no ferro fundido, o manganês favorece a decomposição do carboneto de ferro e sua presença pode fazer um ferro fundido tender para cinzento ou branco, enquanto o silício, além de ser dessulfurante, atua como estabilizador da perlita.

V. no ferro fundido, em altas velocidades de resfriamento, há pouco tempo para a decomposição da cementita e, dependendo dos teores de carbono e silício, há muita grafitização e tendência de formar-se ferro fundido cinzento.

Quais estão corretas?

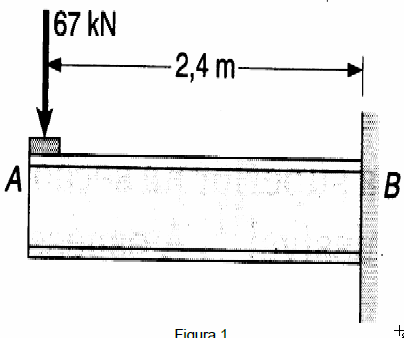

O projeto de uma viga de seção transversal constante depende do valor absoluto máximo do momento fletor |M|máx, do valor absoluto máximo da força cortante |V|máx e do valor econômico da viga. Nesse sentido, calcule o módulo resistente mínimo (Wmín) para a seção da viga representada pela figura 1, cujo valor é igual ao resultado da divisão do valor absoluto máximo do momento fletor |M|máx da viga pela tensão admissível ( adm) do material utilizado em sua fabricação que é igual a 80 Mpa.

O trabalho noturno e por turnos provocam alterações no comportamento e na saúde dos trabalhadores, conforme demonstram estudos de Ergonomia, de maneiras diversas. Dentro deste tema, analise as afirmativas seguintes:

1. As mais variadas funções mostram no homem e nos animais oscilações no ritmo de 12 horas, as quais denominamos ritmo circadiano;

2. escalas de trabalho com turnos noturnos, assim como sistemas irregulares de turnos, desenvolvem perturbações no sono;

3. o sono de dia do trabalhador noturno é de menor duração e de menor qualidade;

4. na jornada noturna os ciclos biológicos, somente após alguns dias, mostram os primeiro sinais de reversão, completando-se após duas semanas;

Assinale a alternativa correta:
