No projeto de acréscimo para o setor administrativo de um tribunal, o arquiteto adotou o sistema estrutural de aço, utilizando vigas de almas cheias biapoiadas com balanço em um dos lados. A situação em que se tem o menor esforço de flexão na viga ocorre quando o momento negativo é igual ao positivo. Nesse caso, as proporções aproximadas entre comprimento total da viga e os vãos central e do balanço correspondem, respectivamente, a:

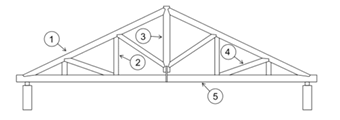

No projeto arquitetônico para um espaço destinado a eventos, foi solicitado, pelo cliente, o emprego de estrutura de madeira do tipo tesoura, para sustentar o telhado em duas águas, como expressão estética do projeto. Observe o desenho abaixo, correlacionando os números de 1 a 5 a cada peça que compõe a tesoura a ser empregada:

( ) linha;

( ) asna;

( ) empena;

( ) tirante;

( ) pendural.

A sequência correta é:

Ao calcular, pelo método dos Lumens, o número necessário de luminárias com 4 lâmpadas fluorescentes de 40 watts para iluminar o salão de leitura de uma biblioteca com área de 128 m², o arquiteto deverá considerar os seguintes dados: nível de iluminamento = 750 luxes; fluxo luminoso de cada lâmpada = 2.000 luxes; fator de utilização = 0,50; e fator de depreciação da lâmpada = 0,80.

O número necessário de luminárias é de:

A cozinha industrial de um edifício público possui três pias (uma para lavagem de panelas e duas para a preparação dos alimentos) e duas máquinas de lavar louças. A NBR8160:1988, que trata do projeto e execução dos sistemas prediais de esgoto sanitário, estabelece que o diâmetro nominal (DN) mínimo do ramal de descarga, comum a cada aparelho sanitário acima apresentado, é de DN 50 e que o número de unidades Hunter de distribuição para cada tipo de aparelho é de 4, 3 e 2, respectivamente.

O diâmetro nominal (DN) mínimo do ramal de esgoto para atender a todos os equipamentos deverá ser de:

Um ambiente sanitário destinado ao uso público é provido de 6 bacias sanitárias, 12 lavatórios e 6 mictórios.

A fim de evitar a interdição do uso, quando da avaria de uma peça de utilização ou um aparelho sanitário, a quantidade de aparelhos de que o arquiteto deverá dotar de registro de fechamento exclusivo e independente dos demais é:

No estudo para implantação de uma edificação no terreno, foi verificada a necessidade da execução de talude de corte, devido à topografia local.

Sabendo-se que a composição do solo é de areia, cujo declive indicado é de 3/5, que a altura a vencer é de 15 metros, e que haverá uma Berma ou patamar de 1,50 metro de base a cada 3 metros de altura, interligando os seguimentos em declive, a dimensão da base do talude deverá ser de:

Para definir o serviço de locação a ser empregado numa obra, o arquiteto analisou os dois tipos de processos de fixação dos alinhamentos no terreno. Nos itens a seguir, identifique com (C) as propriedades referentes ao processo dos cavaletes e com (T) ao processo de tábua corrida.

( ) Apresenta alinhamentos, que permanecem fixados por poucas horas, podendo ser facilmente deslocados.

( ) Compreende duas estacas cravadas no solo e uma travessa pregada sobre elas.

( ) Consiste na cravação de pontaletes de pinho distanciados entre si onde serão pregadas peças para a formação de uma cinta.

( ) É recomendado para o emprego de edificação de pequeno porte.

( ) Possui peças verticais que servirão para o erguimento de andaimes, sempre necessário.

A sequência correta é:

Para interpretar a planta de um levantamento topográfico, o arquiteto revisou as anotações realizadas durante o curso de graduação, especificamente, no que se refere às características das curvas de níveis, que são uma forma de representação do relevo a partir de linhas imaginárias que ligam pontos de igual altura no terreno e equidistantes entre si.

Uma característica que o arquiteto deverá apreender em sua revisão é:

Em um projeto complexo de grande escala, o arquiteto optou pelo uso de modulação espacial. Segundo a NBR6492:2021, a modulação espacial deve ser indicada pela marcação de coordenadas – pontos de encontro entre os eixos transversais e longitudinais – do projeto representadas, respectivamente, por:

Durante a revisão dos desenhos que compõem o conjunto de pranchas de um projeto arquitetônico, o arquiteto verificou que faltava a representação gráfica da inclinação do telhado na planta de cobertura. De acordo com a NBR6492:2021, que estabelece a documentação técnica para projetos arquitetônicos e urbanísticos, essa inclinação deve ser apresentada na unidade de medida:
