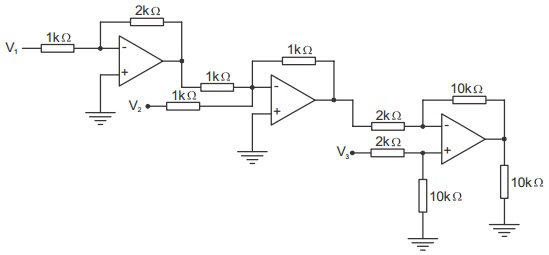

Analise o circuito abaixo:



Sendo V₁ = V₃ = 0,5 V e V₂ = -0,5 V, a tensão de saída vale:

Um cabo coaxial com indutância efetiva de 0,2 µH/m e capacitância efetiva de 80 pF/m tem impedância característica de, aproximadamente:

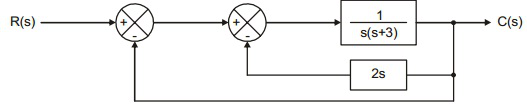

A figura abaixo corresponde ao diagrama em blocos de um sistema de controle:



A sua função de transferência é dada por:

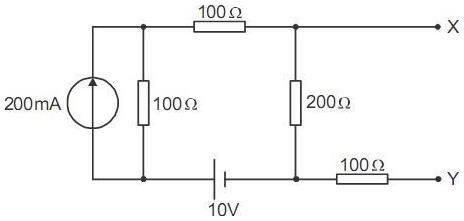

Considere o circuito abaixo:



O gerador equivalente de Thévenin entre X e Y é composto da tensão ETh e da resistência RTh iguais, respectivamente, a:

Para obter uma corrente de valor compatível com o medidor de energia elétrica a partir da corrente de carga e para que o medidor não esteja ligado diretamente ao circuito da instalação é utilizado um

Deseja-se alimentar uma carga bifásica de 10 kW, 220 V, fator de potência unitário, fator de correção de temperatura unitário, fator de correção de agrupamento igual a 0,7 e método de referência B1.

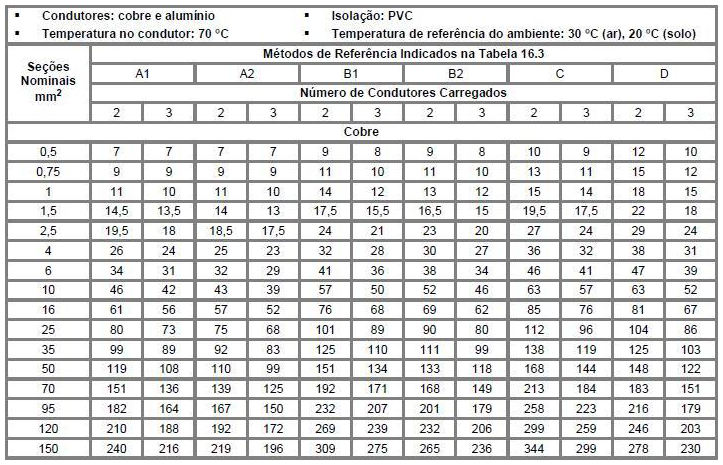

Abaixo está a reprodução de parte da tabela 36 da NBR 5410 referente à capacidade de condução de corrente, em ampères:



Com base nas informações fornecidas, a seção mais adequada para os condutores de alimentação do circuito, em mm² , é:

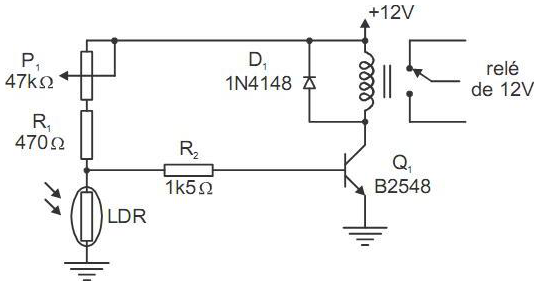

Instruções: Para responder às questões de números 69 e 70, considere o circuito abaixo.



A função de D₁ é

Uma carga indutiva de 200 kVA consome 140 kW. Os valores aproximados da potência reativa e do fator de potência são, respectivamente:

Em um sistema trifásico em que gerador e carga são ligados em estrela e são equilibrados, as tensões de linha estão sempre defasas em relação as tensões de fase em:

Um condutor sólido de seção circular de 6 mm², com 200 m de comprimento e resistividade de 0,017 Ω mm²/m apresenta uma resistência elétrica de, aproximadamente:
