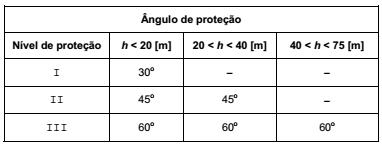

Um engenheiro deseja efetuar o dimensionamento de um sistema de proteção contra descargas atmosféricas, pelo método de Franklin, em uma edificação que possui 19 [m] de altura. Para tanto, consultou a norma vigente e deparou-se com a tabela abaixo.

Dado que o nível de proteção pretendido pelo engenheiro é II e que o raio de proteção é de 4 [m], a altura da haste aterrada, em relação ao plano que se quer proteger, supondo que se possa construir uma haste personalizada, com a altura desejada é, em [m], igual a

Instalações elétricas industriais podem suportar correntes de sobrecarga ou de curto-circuito durante intervalos de tempo reduzidos, que normalmente são inversamente proporcionais à magnitude dessas correntes. Nesse contexto, uma instalação elétrica industrial pode suportar correntes dessa natureza respeitando a seguinte curva:

Onde:

− t é o intervalo de tempo máximo a que a instalação elétrica pode suportar a corrente I (para correntes maiores ou iguais que as correntes típicas de sobrecarga);

− I é a corrente de sobrecarga ou de curto-circuito a que a instalação elétrica está submetida.

Considerando que essa instalação pode ser protegida por um relé de sobrecorrente cuja corrente mínima de pickup é 200 [A], a equação que descreve corretamente a curva que deve ser escolhida, para esse dispositivo de proteção, de modo a que ele seja capaz de proteger a instalação elétrica em questão é

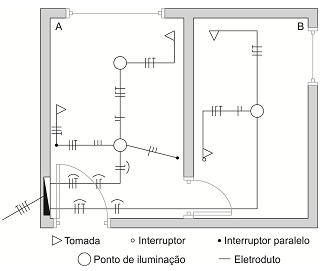

O diagrama unifilar, abaixo, descreve a instalação elétrica (F1+F2+N+PE, 127/220 [V], 60 [Hz]) de parte de uma edificação.

Nesse diagrama, o cômodo

A figura abaixo mostra alguns detalhes da topologia elétrica de uma cabine de distribuição industrial, com duas entradas provenientes de duas fontes diferentes, conectadas através dos disjuntores DJ1 e DJ2 a duas barras A e B, respectivamente, e dois alimentadores de saída, com seus disjuntores DJ3 e DJ4. Entre as barras A e B existe um disjuntor de transferência DJ5.

Foi implementado um sistema de transferência automática sem interrupção, também chamado de transição fechada, com tempo de paralelismo de 100,0 [ms]. Em uma dada condição de operação, os disjuntores DJ1, DJ2, DJ3 e DJ4 estão fechados, permitindo que cargas ligadas aos alimentadores possam operar normalmente. A sequência correta de checagens e manobras que deve ser feita pelo sistema automático, que permite a transferência sem interrupção, da carga do alimentador conectado ao disjuntor DJ3, para que seja possível efetuar uma manutenção na fonte ligada ao disjuntor DJ1, é

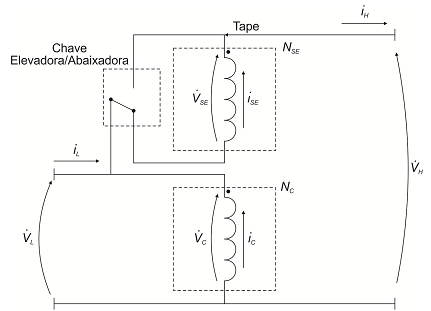

O regulador de tensão é um equipamento que mantém um nível de tensão pré-determinado em um alimentador de distribuição, apesar das variações de carga. De um modo geral, esse equipamento é composto por um autotransformador com comutação automática de tape, através de um comutador sob carga. Nesse contexto, considere o regulador automático de tensão, abaixo.

Esse regulador foi submetido a ensaios nas condições da figura e os dados obtidos foram:

− V_L = 1000 [V].

− V_H = 1100 [V].

Dado que o número de espiras da bobina de entrada é N_c = 220, que as fases de todos os sinais são nulas e que as bobinas são ideais, o número de espiras da bobina secundária (SE) é

Considere o circuito abaixo.

O valor da indutância equivalente Leq entre os pontos A e B encontra-se na faixa

Deseja-se calcular o equivalente de Thévenin (V_Th e R_Th) para o circuito abaixo, que é responsável por alimentar a carga RL.

Os valores dos componentes desse circuito são:

− R1 = 6 Ω, R2 = 30 Ω, R3 = 8 Ω, R4 = 8 Ω, R5 = 25 Ω, R6 = 100 Ω, RL = 12 Ω.

− V1 = 60 V e V2 = 40 V.

Nessas condições, V_Th, R_Th e a tensão na carga RL (V_RL), são, respectivamente:

Considere o circuito abaixo.

O equivalente de Norton desse circuito é:
