São exemplos de materiais condutor e isolante, respectivamente,

Um transformador de 60 VA com tensão de primário de 127 V e de secundário de 15 V tem a sua capacidade de corrente no secundário limitada em

Considere as situações 1 e 2 descritas abaixo:

Situação 1 – Uma lâmpada incandescente de 127 V/ 200 W é ligada a uma rede de 220 V/ 60 Hz.

Situação 2 – Uma lâmpada incandescente de 220 V/100 W é ligada a uma rede de 127 V/60 Hz.

Analise as afirmações que seguem:

I. A situação 1 é um caso típico de sobretensão e possivelmente a lâmpada queimará.

II. A situação 2 é um caso típico de sobretensão, mas não há risco da lâmpada queimar.

III. A situação 1 é um caso típico de subtensão e possivelmente a lâmpada queimará.

IV. A situação 2 é um caso típico de subtensão, mas não há risco da lâmpada queimar.

V. A situação 1 é um caso típico de sobretensão, mas não há risco da lâmpada queimar.

VI. A situação 2 é um caso típico de subtensão e possivelmente a lâmpada queimará.

É correto o que se afirma SOMENTE em

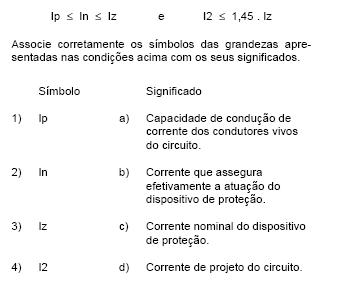

As relações abaixo correspondem a duas condições que devem ser satisfeitas para a proteção de circuitos em instalações elétricas:

O valor que NÃO corresponde a uma seção nominal de condutores rígidos comerciais usados em instalações elétricas residenciais é

O esquema abaixo representa um trecho de uma instalação elétrica.

Para verificar o estado de uma bateria alcalina cuja tensão nominal é 9 V deve-se selecionar no multímetro digital o fundo de escala de

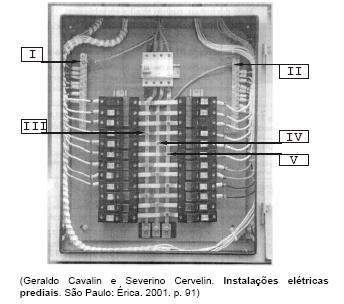

Observe o quadro de luz representado abaixo.

A figura abaixo representa a parte de um sistema de aterramento.

Um aquecedor elétrico residencial cuja especificação dada pelo fabricante é 120 V/1500 W tem uma resistência elétrica de, aproximadamente,
