Deseja-se instalar um microcomputador com gravadores de CD ROM e de DVD, monitor de 17", teclado, impressora e scanner. Para isso, a especificação mais adequada de potência para o estabilizador de tensão é

Na cabine primária, são dispositivos de proteção que comandam a chave geral:

Um multímetro digital está calibrado para operar como ohmímetro com fundo de escala de 200 Ω. Ao realizar o teste de continuidade de um condutor elétrico flexível de seção 2,5 mm² e comprimento de 5 m, considerando a sua resistência, bem como a resistência das pontas de prova do multímetro, é correto considerar que as condições do condutor são satisfatórias caso a resistência R medida seja

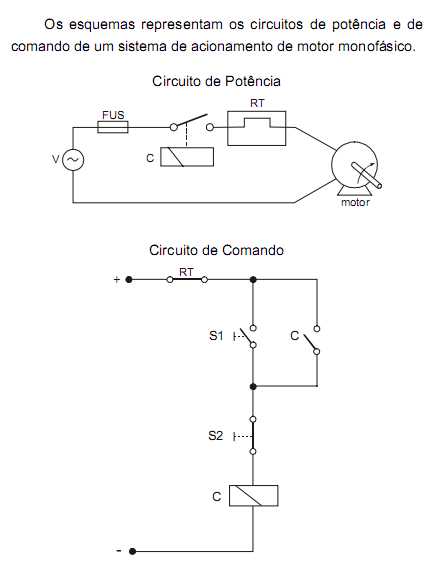

Os dispositivos que têm como função ligar o motor e fazer a auto-retenção são, respectivamente,

A denominação e a função do dispositivo RT são, respectivamente, relé

Um motor de indução trifásico tem os enrolamentos conectados em triângulo e é alimentado por uma rede trifásica com tensão de linha de 220 V. Mudando os enrolamentos para conexão estrela e alterando-se para 380 V a tensão da linha, cada enrolamento será submetido a

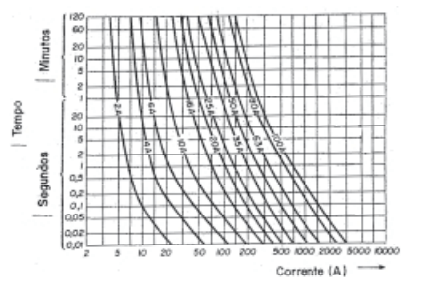

Considere na representação abaixo as curvas características de fusíveis.

Se a corrente em um circuito protegido por um fusível de 25 A atingir 200 A, o tempo aproximado para sua atuação será

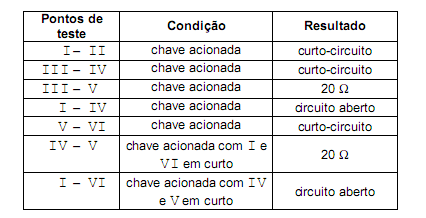

Este equipamento apresenta um defeito, pois o rotor não está girando quando a chave é acionada. Para localizar o defeito, o esmeril foi desligado da tomada e os testes abaixo foram realizados por um multímetro digital na escala de 2 k%u03A9:

O provável problema do circuito é

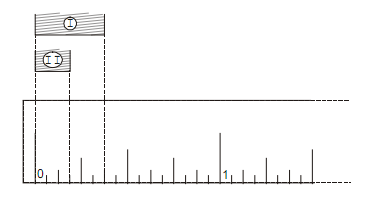

A ilustração abaixo mostra dois parafusos cujos diâmetros estão sendo medidos por uma escala graduada em polegadas.

O diâmetro dos parafusos I e II valem, respectivamente,

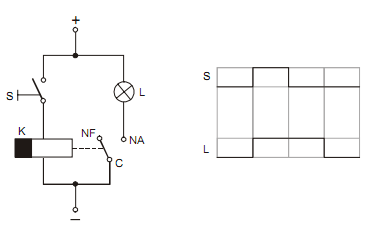

Os esquemas abaixo representam a operação de um dispositivo acionado por uma chave S e comandando uma lâmpada L. A chave S aberta é representada por um nível baixo e fechada por um nível alto; a lâmpada L apagada é representada por um nível baixo e fechada por um nível alto.

Trata-se de
