Três bobinas com reatância indutiva de 30Ω e resistência de 40Ω, individualmente, são ligadas em triângulo a um sistema trifásico de 200V. O fator de potência e o valor de corrente em cada bobina são, respectivamente,

Cogeração é o nome dado a um sistema de eficiência energética elevada, baseada na geração simultânea de energias elétrica e térmica a partir de um combustível renovável ou não renovável. Exemplos de fontes renováveis são: biomassa florestal, bagaço da cana, óleos vegetais, casca de arroz e lixo, enquanto que na categoria das não renováveis estão diesel, óleo combustível, gás natural, carvão mineral e urânio. Duas características da cogeração são

Observe os símbolos gráficos a seguir utilizados em projetos de sistemas de potência.



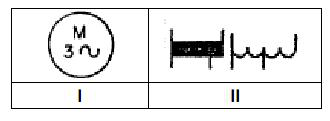

Os símbolos I e II representam, respectivamente,

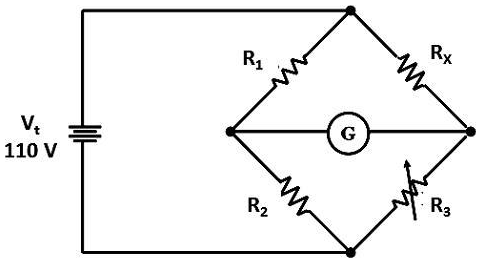

A Ponte de Wheatsthone é utilizada para medir uma resistência desconhecida e está representada no circuito a seguir.



Sendo = 200 ohms e = 400 ohms, ao se ajustar o resistor em 9kΩ,, ocorre uma deflexão nula no galvanômetro G.

Nessa situação, o valor de , em kΩ, será igual a

No que diz respeito aos equipamentos elétricos, há vários deles que permitem a realização de medições. Nesse sentido,

I. o Ohmímetro mede a corrente que o atravessa. Para fazê-lo medir a corrente que atravessa o resistor é necessário conectá-lo com o resistor, de forma que

II. o Voltímetro mede a tensão entre dois terminais. Para fazê-lo medir a diferença de potencial entre os terminais do resistor, é necessário conectá-lo com o resistor, de modo que

Os tipos de conexão em I e II são, respectivamente, em

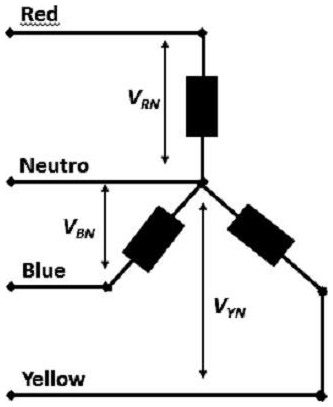

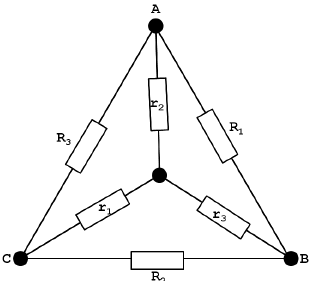

O circuito a seguir representa uma ligação estrela.



Para determinar tensões e correntes de fase e de linha, devem ser usadas as fórmulas

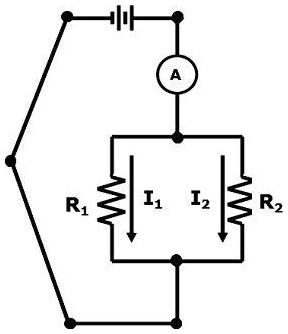

O circuito representa um divisor de corrente. Observe.



Para uma corrente de 4A no amperímetro, e = 80 ohms, = 20 ohms, a corrente tem valor igual a

O circuito representa um divisor de tensão. Observe.



Para V = 220V, = 40 ohms, = 20 ohms e = 50 ohms, as tensões sobre são iguais, respectivamente, a
