Utilize a figura a seguir para responder a questão.

A figura apresenta as curvas características do torque em função da rotação, com valores normalizados, para motores de indução trifásicos com rotor tipo gaiola.

Considerando-se que os motores de indução representados pelas curvas indicadas pelos números (1), (2) e (3) possuam as mesmas potências e os mesmos números de polos, a ordem crescente de suas correntes de partida é:

Utilize a figura a seguir para responder a questão.

A figura apresenta as curvas características do torque em função da rotação, com valores normalizados, para motores de indução trifásicos com rotor tipo gaiola.

Os motores de indução são classificados em categorias N, D e H, conforme suas características de torque por rotação, que resultam em diferentes relações para suas correntes e torques de partida. Na figura, as curvas indicadas pelos números (1), (2) e (3) correspondem, respectivamente, às categorias:

No dimensionamento dos condutores de uma instalação elétrica, a capacidade de condução de corrente

A função de proteção contra sobretensões e perturbações eletromagnéticas em uma instalação elétrica cabe

A Norma Regulamentadora NR 10 do Ministério do Trabalho e Emprego (MTE) estabelece os requisitos e as condições mínimas de segurança em instalações e serviços em eletricidade. De acordo com a NR 10, os estabelecimentos com carga instalada superior a 75 kW devem manter o Prontuário de Instalações Elétricas, o qual deve conter

Em instalações elétricas residenciais, comerciais e industriais de baixa tensão, a função da proteção contra sobretensões é proteger as pessoas, os animais e os bens contra as consequências prejudiciais de sobretensões produzidas por

Na instalação de tomadas elétricas embutidas monofásicas de baixa tensão, as posições dos terminais de neutro e de terra devem obedecer a uma ordem estabelecida pela ABNT. A figura que atende à recomendação da ABNT é:

A figura a seguir apresenta um símbolo recomendado pela norma NBR 5444, que trata de símbolos gráficos para instalações elétricas prediais, da ABNT, utilizado para representação da forma de instalação de eletrodutos em projetos elétricos.

O símbolo representado na figura corresponde à instalação de um eletroduto com diâmetro de 25 mm

A figura a seguir apresenta um símbolo recomendado pela norma NBR 5410, sobre Instalações elétricas de baixa tensão, da ABNT (Associação Brasileira de Normas Técnicas), utilizado para representação de condutores em projetos elétricos.

O símbolo da figura representa o condutor de

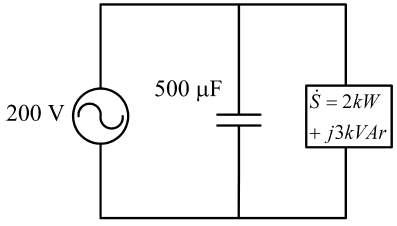

O circuito elétrico da figura a seguir é alimentado por uma fonte alternada senoidal com valor eficaz de tensão de 200 volts e frequência de 50/ Hz.

O fator de potência da carga alimentada pela fonte de tensão é:
