Em uma instalação elétrica, uma carga monofásica é alimentada em tensão senoidal de 100 V e consome uma corrente de 100 A com fator de potência 2

/ 2 indutivo. Assinale a alternativa que apresenta o valor mais próximo do capacitor a ser instalado em paralelo com a carga para corrigir o fator de potência para 3

/ 2 indutivo.

Considerando a Figura 6, a respeito da simbologia de componentes elétricos e seu significado, relacione as colunas e assinale a alternativa com a sequência correta.

Figura 6

Em uma instalação elétrica, estão ligados dois motores monofásicos de corrente alternada. Assinale a alternativa que apresenta a potência aparente total da instalação, dadas as seguintes informações dos motores:

Assinale a alternativa que apresenta o resultado correto da simplificação da seguinte expressão booleana:

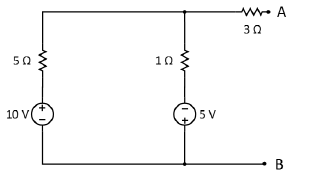

Assinale a alternativa que apresenta os valores corretos do resistor e da fonte de tensão do equivalente de Thévenin do circuito da Figura 3.

Figura 3

Compete aos profissionais integrantes dos Serviços Especializados em Engenharia de Segurança e em Medicina do Trabalho registrar mensalmente os dados atualizados de acidentes do trabalho, doenças ocupacionais e agentes de insalubridade, preenchendo, no mínimo, os quesitos descritos nos modelos de mapas constantes nos anexos da NR — 4. Dessa forma, é correto afirmar que

Informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Temperatura efetiva é a temperatura do ar com a umidade relativa igual a 0% e velocidade nula, que oferece uma sensação de conforto térmico.

( ) As características psicofisiológicas dos trabalhadores devem estar adequadas às condições ambientais de trabalho e à natureza do trabalho a ser executado.

( ) É de 60 kg (sessenta quilogramas) o peso máximo que um empregado pode remover individualmente, ressalvadas as disposições especiais relativas ao trabalho do menor e da mulher.

( ) Quando mulheres forem designadas para o transporte manual de cargas, o peso máximo dessas cargas deverá ser nitidamente inferior àquele admitido para os trabalhadores jovens, a fim de não comprometer a sua saúde ou a sua segurança.

Sobre o Programa de Prevenção de Riscos Ambientais, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) consideram-se agentes biológicos as bactérias, bacilos, vírus e fumos.

( ) o monitoramento da exposição aos riscos e o registro e divulgação dos dados fazem parte do PPRA.

( ) os dados registrados deverão ser mantidos por um período mínimo de 20 (vinte) anos.

( ) consideram-se riscos ambientais os agentes físicos, químicos, biológicos, ergonômicos e de acidentes.

Considerando a NR — 35, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com sequência correta.

( ) Cabe ao empregador assegurar a realização da Análise de Risco — AR — e, quando aplicável, a emissão da Permissão de Trabalho – PT.

( ) A aptidão para trabalho em altura deve ser consignada no atestado de saúde ocupacional do trabalhador.

( ) Considera-se trabalho em altura toda atividade executada acima de 2,00 m (dois metros) do nível inferior, independente do risco de queda.

( ) A sigla SPIQ significa sistema de proteção individual contra quedas.

Existem duas formas de proteção contra choques elétricos, contato direto e indireto. As figuras “a” e “b”, a seguir, representam o percurso da corrente elétrica pelo corpo do trabalhador, quando em contato com a parte energizada (choque elétrico).

Fonte: Adaptado de VIANA, M. J. Fundacentro: Instalações elétricas em canteiros de obras. São Paulo: 2007. 44. Recomendação Técnica de Procedimento. RTP; 5.

Assinale a alternativa que apresenta o tipo de contato e a proteção adequada para o cho-que.
