No motor de indução, só existirá indução de corrente elétrica se os enrolamentos do rotor não estiverem girando em sincronismo com o campo girante imposto pelos enrolamentos do estator. Em decorrência dessa característica, o conceito de escorregamento é introduzido na teoria dos motores elétricos de indução, conhecidos como motores assíncronos. Supondo que um motor de indução, 4 polos, 60 Hz, tem um escorregamento percentual com carga máxima igual a 5%, a velocidade do rotor ‘n’ (em rpm) e a frequência da corrente induzida nos enrolamentos do rotor ‘f _rotor’(em Hz), respectivamente, serão iguais a

Nos sistemas de transmissão de energia elétrica, os transformadores de potência desempenham uma função de grande importância, visto que permitem a elevação das tensões, reduzindo as perdas na transmissão e a posterior redução das tensões compatíveis com os equipamentos no sistema de distribuição. Acerca dos transformadores, é correto afirmar que

As associações-série e as associações em paralelo de resistores são cruciais para a análise de circuitos CC.


No sistema resistivo ilustrado na figura acima, a resistência equivalente de entrada em relação aos nós A e B será igual a

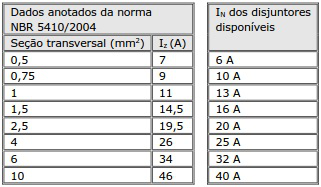

Uma instalação elétrica possui corrente de projeto calculada a ser considerada no dimensionamento dos condutores (I_B) igual a 25,2 A. Para facilitar o processo de dimensionamento dos condutores e dos dispositivos de proteção a serem utilizados na instalação, um engenheiro consultou as tabelas da norma NBR 5410/2004 e anotou dados que relacionam as seções transversais dos condutores com as capacidades de condução destes, de acordo com a forma de instalação e as características do circuito sob análise. O engenheiro anotou, ainda, os dados das correntes nominais dos disjuntores disponíveis para a instalação. As anotações foram ilustradas nas tabelas a seguir, onde I_z é a corrente referente à capacidade máxima de condução dos condutores e I_N é a corrente nominal dos disjuntores disponíveis.

Considerando os dados anotados pelo engenheiro e a corrente de projeto I_B calculada para garantir que a instalação respeitará a norma NBR 5410/2004 no que se refere à proteção contra sobrecarga, sem sobredimensionar os cabos e os disjuntores, a seção transversal dos condutores (em mm² ) e a corrente nominal do disjuntor (em A) a serem utilizadas serão iguais, respectivamente, a

Os transformadores são dispositivos que funcionam, de acordo com os princípios do eletromagnetismo, através da indução de corrente. Na figura a seguir, ilustra-se um transformador ideal, com relação de transformação N₁/N₂, cujos terminais secundários encontram-se conectados aos terminais de um resistor R₂.

Sendo |v_S| igual a 100 V, |e₂| igual a 5 V, |i₂| igual a 5 A e R₂ igual a 2 Ω, assinale a alternativa que apresenta os valores corretos de N₁/N₂, |i₁| (em A) e R₂, quando referido ao terminal primário e representado por R₂ ⁽¹⁾ (em Ω), respectivamente.

O diagrama de fasores ilustrado a seguir representa as correntes de linha que entram em uma carga ligada em estrela, 4 fios, perfeitamente equilibrada.


A respeito da sequência de fases do sistema no qual a carga se encontra instalada, sendo I o módulo dos fasores das correntes de linha ilustradas na figura e assumindo que a alimentação da referida carga também é equilibrada, é correto afirmar que o circuito possui sequência de fases

A respeito da representação de capacitores e indutores em regime permanente do circuito CC, assinale a alternativa correta.

No que se refere ao projeto de instalações elétricas, é correto afirmar que

Em relação ao dimensionamento de condutores, assinale a alternativa correta

As Leis de Kirchhoff são largamente utilizadas no estudo de circuitos elétricos. Quando associadas à Lei de Ohm, torna-se possível avaliar sistemas CC, viabilizando o cálculo de tensões e correntes ao longo de todo o circuito.


Com base nessa teoria, nos circuitos CC ilustrados nas figuras (1) e (2), a corrente I₁ (em A) e a tensão V₂ (em V), respectivamente, serão iguais a
