Na figura a seguir é mostrado um circuito trifásico.



Considerando que a carga é equilibrada, que as impedâncias têm valor de 50 Ω e que os geradores têm sequência positiva e amplitude eficaz de 127V, analise as seguintes afirmativas e assinale a alternativa correta.

I. A tensão entre os pontos A e B é de 220 ∠-30°V.
II. A corrente IA tem o valor de 2,54 ∠ 30°A.
III. A tensão do gerador 2 é Vbn= 127∠ 240°V.

A temperatura ambiente a considerar para um componente é a temperatura no local onde ele deve ser instalado, incluída a influência dos demais componentes instalados no local em funcionamento e excluída a contribuição térmica do próprio componente considerado. Em relação à ANBT NBR5410, associe as colunas e assinale a alternativa que apresenta a correspondência correta.

A figura a seguir representa o diagrama fasorial de um circuito.



Considere que o fasor tensão tem magnitude de 120V, que o fasor corrente tem magnitude de 30A e que a frequência é de 60Hz. A partir de conhecimentos de circuitos em corrente alternada, assinale a alternativa que corresponde aos valores aproximados dos elementos que compõem a impedância do circuito.

O disjuntor caixa moldada é uma alternativa ao minidisjuntor, pois é um equipamento mais robusto. Em relação ao assunto, leia as afirmativas a seguir.

I. O disjuntor em caixa moldada é do tipo descartável, pois, quando quaisquer dos seus componentes apresentam defeito, torna-se imprestável.
II. O disjuntor em caixa moldada é aquele em que o mecanismo de atuação, o dispositivo de disparo e outros são montados dentro de uma caixa moldada em baquelite.
III. O disjuntor em caixa moldada é aquele cuja abertura dos contatos ocorre dentro de uma câmara contendo gás hexafluoreto de enxofre sob pressão.

Está(ão) correta(s)

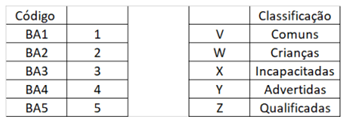

A ABNT NBR5410 estabelece o nível de competência das pessoas a ser considerado na elaboração e manutenção de uma instalação elétrica. Associe corretamente as colunas e assinale a alternativa que representa a correspondência correta.

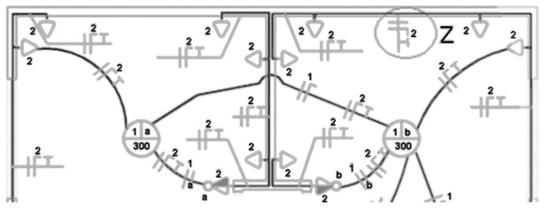

A figura a seguir foi extraída de um projeto elétrico residencial.



Analise as afirmativas sobre o trecho dentro do círculo identificado como “Z”.

I. O trecho representa um circuito com 3 condutores onde apenas 2 são condutores carregados.
II. O trecho representa uma tomada a 30cm de altura em relação ao solo.
III. O trecho representa um circuito bifásico.

Está(ão) correta(s)

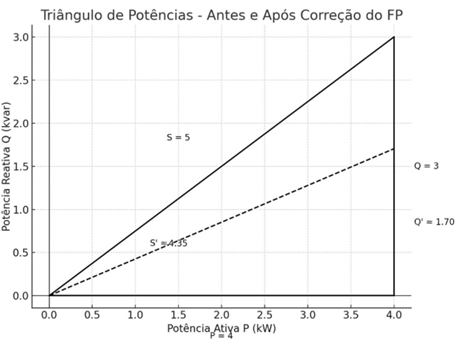

Um engenheiro realizou a correção do fator de potência de uma planta industrial conforme é mostrado no triângulo de potências a seguir.



Analisando o triângulo de potências antes e depois da correção e considerando: tensão da rede 220V e frequência da rede 60Hz, assinale a alternativa correta em relação à capacitância do banco de capacitores utilizado.

Os transformadores de corrente (TCs) estão divididos em dois tipos fundamentais: transformadores de corrente para serviço de medição e transformadores de corrente para serviço de proteção. Levando em consideração os conhecimentos sobre os tipos de transformadores de corrente, leia as afirmativas a seguir:

I. Os TCs de medição para faturamento devem ter classe de exatidão 0,3, enquanto os TCs destinados à medição para fins de determinação dos custos com energia elétrica em certos setores de carga elevada de uma indústria podem ter classe de exatidão 0,6.
II. A polaridade dos TCs pode ser classificada em aditiva e subtrativa e indica o sentido da corrente nos terminais do secundário em relação ao primário.
III. Os TCs destinados a sistema de proteção se dividem em duas classes: A e B. Os TCs da classe A possuem uma reatância de secundário que pode ser desprezada; os da classe B não.

Está(ão) correta(s)

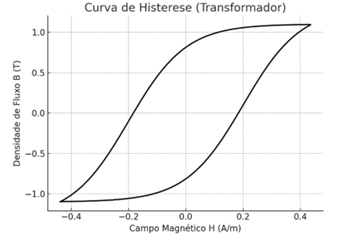

A figura a seguir apresenta uma curva de histerese.



Levando em consideração os conhecimentos sobre materiais magnéticos, analise as afirmativas a seguir.

I. O comportamento de histerese e a magnetização permanente podem ser explicados pelos movimentos das paredes dos domínios.
II. A inclinação da curva B x H é a permissividade do material.
III. Quando H é nulo existe um campo residual que é denominado remanência.

Está(ão) correta(s)

Uma carga consistindo em um resistor de 1 Ω em série com um indutor de 2,5mH é conectada ao enrolamento de baixa tensão de um transformador de 12:127V. Uma fonte de 110V eficazes e 65Hz é conectada ao enrolamento de alta tensão. Considere que o transformador é ideal e calcule o valor aproximado das magnitudes da corrente de carga eficaz e da corrente eficaz que será consumida pela fonte, respectivamente.
