Os materiais mais comuns empregados em obras de adutoras são o ferro fundido e o aço carbono. A escolha do material considera as
vantagens e desvantagens para as condições de execução da obra, bem como para as condições de operação. A respeito de materiais
empregados em obras de adução de água, indique (C) para as proposições CORRETAS e (E) para as proposições erradas. Em seguida
indique a sequência que preenche CORRETAMENTE os espaços entre parênteses.
( ) Tubulações em aço carbono apresentam alta resistência às pressões interna e externa.
( ) Tubulações em aço carbono possuem baixa resistência à corrosão, necessitando sempre de revestimentos especiais.
( ) Tubulações em ferro fundido dúctil apresentam baixa resistência à ruptura.
( ) Tubulações de ferro fundido dúctil são revestidas externamente com pintura betuminosa de acordo com a corrosividade dos
solos.

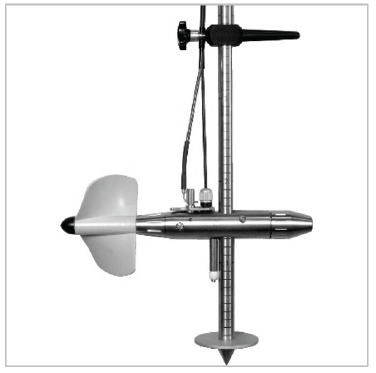

Um equipamento para medição de vazão em escoamento livre é mostrado na figura abaixo. Sobre este equipamento é CORRETO afirmar que se trata de um

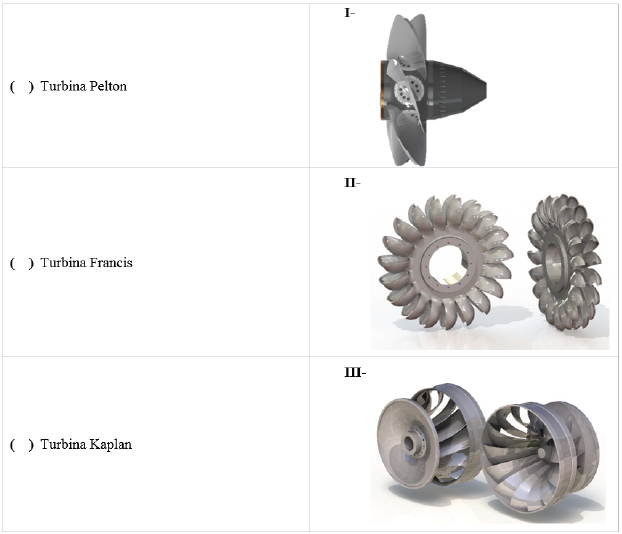

Turbinas são máquinas hidráulicas projetadas para converter a energia do escoamento em energia elétrica. As turbinas são compostas por um distribuidor, um rotor, um tubo de sucção e uma carcaça ou voluta. O rotor é a parte fundamental constituinte da turbina para a transformação da energia do escoamento em energia mecânica, e, por conseguinte, em energia elétrica. Em relação às turbinas, associe cada modelo esquemático de rotor ao tipo de turbina correspondente.

Responde CORRETAMENTE à associação:

Vertedores são estruturas utilizadas para medir vazão em canais. Os vertedores são dispositivos simples, mas dotados de grande importância devido a sua ampla utilização em diversas situações de medição de vazão em canais e, por essa razão, os vertedores são classificados de diversas maneiras. Sobre a classificação dos vertedores, analise as proposições abaixo:

I- Quanto à natureza da parede, os vertedores de parede delgada são assim classificados, pois a espessura da parede é inferior a dois terços da carga sobre a soleira.

II- Quanto à largura relativa da soleira, os vertedores sem contrações laterais são assim classificados, pois a largura da soleira é igual à largura do canal.

III- Quanto à largura relativa da soleira, os vertedores com contrações laterais são assim classificados, pois a largura da soleira é inferior à largura do canal.

Está CORRETO o que se afirma em

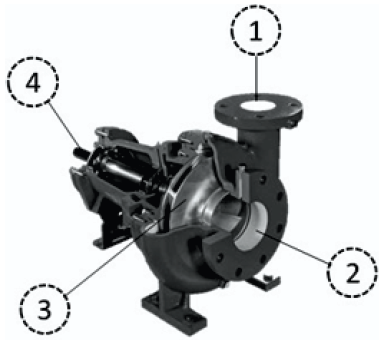

As bombas são equipamentos utilizados para transmitir energia ao fluido, as quais transformam energia mecânica transmitida por uma fonte externa (por exemplo, fonte elétrica) em energia hidráulica. As bombas centrífugas são um tipo de bomba hidráulica. Partes constituintes de uma bomba centrífuga estão nomeadas através de códigos numéricos na figura abaixo.

Nomeia CORRETAMENTE as partes constituintes da bomba centrífuga a alternativa

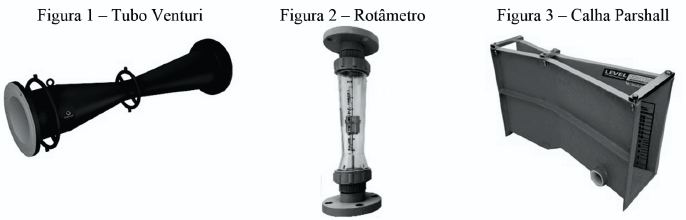

A vazão é uma das variáveis mais analisadas quando se trata de escoamento de fluidos como a água. A vazão pode ser conceituada como o volume (vazão volumétrica) ou a massa (vazão mássica) de um fluido que escoa através de um conduto em um determinado período de tempo. Os medidores de vazão são instrumentos utilizados para medir a taxa de vazão, mássica ou volumétrica de um fluido. Sobre os instrumentos medidores de vazão, observados nas figuras a seguir, analise as proposições.

I- A figura 1 apresenta um medidor de vazão com elemento deprimogênio.

II- A figura 2 apresenta um medidor de vazão baseado no princípio do arrasto.

III- A figura 3 apresenta um medidor de vazão para condutos livres.

Está CORRETO o que se afirma em

Ressalto hidráulico é um fenômeno que ocorre entre a transição de um escoamento supercrítico para um escoamento subcrítico. O
fenômeno acontece de forma brusca com elevada dissipação de energia. Para distinguir as diferentes formas de ressalto hidráulico,
utiliza-se o número de Froude (Fr) na seção de montante. Para 2,5 <Fr <4,5 o ressalto é classificado como _____________, pois este
tipo de ressalto possui características bem desenvolvidas, porém possui uma instabilidade com tendência de se deslocar para jusante.
Para 4,5<Fr<9, o ressalto hidráulico é classificado como _____________, pois este tipo de ressalto possui características bem
desenvolvidas e estabilidade com grande perda de energia da ordem de 45 a 70%. Preenchem CORRETAMENTE as lacunas do texto
os seguintes termos, respectivamente:

A imagem abaixo mostra um esquema em corte transversal de um orifício em descarga livre. Para a classificação dos orifícios em
relação à espessura da sua respectiva parede, é utilizada a relação entre a espessura da parede (e) e a dimensão do orifício (d). Em
relação à classificação dos orifícios, analise as proposições abaixo e escreva (C) para a proposição CORRETA e (E) para a proposição
errada.

( ) A relação e<0,5d classifica os orifícios em orifícios de parede delgada.
( ) A relação 0,5d<e<1,5d classifica os orifícios em orifícios de parede delgada.
( ) A relação 0,5d<e<1,5d classifica os orifícios em orifícios de parede espessa.
( ) A relação e>3d classifica os orifícios em orifícios de parede espessa.
Assinale a alternativa que contém a sequência CORRETA.

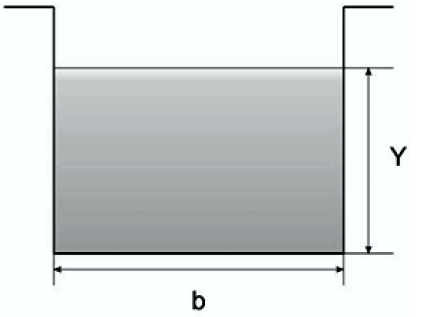

Os canais podem ser classificados como naturais, tais como os rios e riachos, e artificiais, tais como aqueles construídos pelo homem. A figura a seguir mostra uma representação esquemática de um canal artificial em seção retangular. A respeito deste tipo de canal, de raio hidráulico (Rh) e perímetro molhado (P), está CORRETO o que se afirma na alternativa

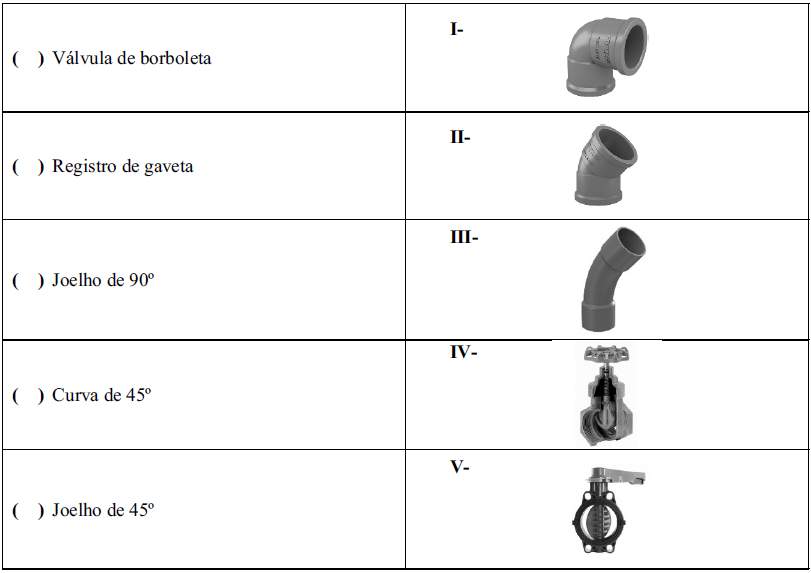

Os sistemas de transporte de fluidos sob pressão são formados por tubulações retilíneas e por acessórios como válvulas, curvas, registros, entre outros. A presença destes acessórios gera alterações na direção da velocidade do escoamento, que por conseguinte, gera uma perda de carga localizada. Em relação a identificação e nomeação de acessórios que geram perdas de carga localizadas, associe as duas colunas a seguir:

Assinale CORRETAMENTE a associação:
