Medidores de vazão são instrumentos capazes de medir volume ou massa de fluido em determinado tempo. Para uma escolha eficiente de uma medidor de vazão deve-se considerar, além do desempenho hidráulico, a calibração e manutenção, bem como a disponibilidade de peças de reposição. Um determinado medidor de vazão, possui os seguintes atributos: baseia-se no conceito de força de arrasto, constitui-se de um tubo transparente cônico graduado, constitui-se de fácil instalação e manutenção e fácil leitura para o seu operador. Os atributos elencados acima dizem respeito ao medidor de vazão denominado :

Canais com seções de mínimo perímetro molhado são aqueles que, além de eficientes do ponto de vista hidráulico, são também os menos dispendiosos do ponto de vista econômico, em razão da minimização da superfície de revestimento. Considerando uma seção de canal trapezoidal de mínimo perímetro molhado com inclinação de talude Z igual a 1V:2H, a relação entre a largura do fundo do canal b e a altura da água y₀ é igual a:

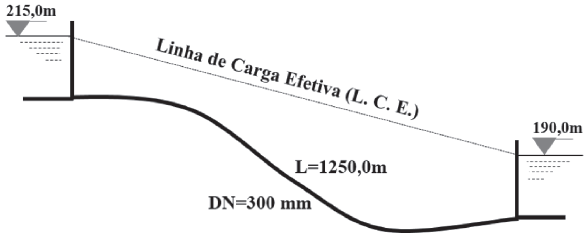

Uma tubulação hidráulica, de 1250,0 metros de comprimento e diâmetro nominal (DN) de 300mm, por onde escoa uma certa vazão, interliga dois reservatórios mantidos em nível constante, conforme ilustrado na imagem abaixo. De acordo com o traçado da Linha de Carga Efetiva (L.C.E.), também denominada de linha piezométrica, os valores da perda de carga total e da perda de carga unitária na referida tubulação equivalem, respectivamente, a:

“Evento hidráulico em que ocorre mudança brusca de um escoamento torrencial ou supercrítico para um escoamento fluvial ou subcrítico caracterizado por uma elevação brusca do nível d'água, sobre uma distância curta. É possível observar ainda instabilidade na superfície do fluxo de água com formações de ondas e entrada de ar do ambiente e por uma perda de energia em forma de grande turbulência”. A predita descrição refere-se ao fenômeno hidráulico denominado

Bombas centrífugas são tipos de bombas em que o acréscimo de pressão é causado pela força centrífuga, portanto, esse tipo de bomba é destinada a vencer grandes cargas com vazões relativamente baixas. Na imagem esquemática a seguir, constam componentes de uma bomba centrífuga, identificados através de uma sequência de caracteres numéricos.

A sequência de caracteres numéricos supracitados em ordem crescente referem-se a:

A pressão é uma das variáveis mais analisadas nos fenômenos, envolvendo o transporte de água. Além disso, a medição de pressão possibilita a inferência de outras variáveis, tais como nível, volume, vazão e densidade. Em relação à medição de pressão, realize a associação entre a coluna A e a coluna B, a seguir:

Assinale a alternativa que apresenta a associação CORRETA entre as colunas A e B.

Canais são condutos livres, abertos ou fechados, com diversidade de formato geométrico sujeitos à pressão atmosférica. Em relação às características geométricas dos canais, analise as proposições a seguir e assinale (V) para as proposições verdadeiras e (F) para as proposições falsas:

( ) Raio hidráulico é a relação entre área molhada e perímetro molhado.

( ) Perímetro molhado é a distância vertical do fundo do canal até a superfície livre.

( ) Altura hidráulica é a relação entre a área molhada e a largura da seção da superfície livre.

( ) Área molhada é a área da seção reta do escoamento, normal à direção do fluxo.

Preenche CORRETAMENTE os espaços entre parênteses acima a alternativa:

Orifícios são aberturas com forma geométrica definida e com perímetro fechado,em geral instalados em reservatórios, pelo qual a água é descarregada para a atmosfera em razão da energia potencial presente. Seja um orifício de parede fina, sujeito a uma carga H igual a 1,5 metros, de área A igual a 0,2 m² e por onde é descarregada uma vazão Q igual a 0,6 m³/s, o valor para o cálculo do coeficiente de descarga C_d, emfunção da aceleração da gravidade g, terá resultado igual a:

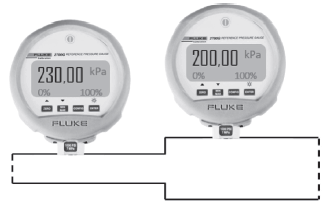

Um trecho de uma tubulação por onde escoa água sob pressão sofreu expansão abrupta. Foram realizadas as leituras manométricas em kPa (Quilopascal) no referido trecho, conforme figura esquemática abaixo. A perda de carga localizada, devido à expansão abrupta, resultante das leituras nos respectivos manômetros, no referido trecho, equivale em metros de coluna de água (m.c.a.) a aproximadamente

A relação entre a massa (m) e o volume (V) ocupado por essa massa de um fluido newtoniano é denominada de:
