Dentre os diversos benefícios e facilidades que a eletricidade trouxe para o nosso dia a dia, a iluminação dos ambientes, de forma mais simples, e acessível foi um dos que mais impactaram nossas rotinas. O estudo da iluminação artificial em ambientes internos e externos é chamado de luminotécnica.
Dentre os conceitos da luminotécnica, dadas as afirmativa,
I. A temperatura de cor é uma característica da cor de luz emitida pelas lâmpadas. As que emitem luz mais amareladas são conhecidas por terem uma alta temperatura de cor. Muitos fabricantes indicam que esses tipos de lâmpadas são branco quente. Já as lâmpadas do tipo branco frio são as que emitem uma luz branca mais azulada.
II. A intensidade luminosa é uma característica que define o direcionamento dos feixes luminosos emitidos por uma fonte de luz e geralmente, está relacionado a luminárias. A intensidade luminosa é medida em candelas.
III. O fluxo luminoso é uma característica relacionada às lâmpadas e mensura a quantidade de energia radiante de uma fonte avaliada de acordo com a sensação luminosa produzida. O fluxo luminoso é medido em lúmens/m² .
verifica-se que está/ão correta/s

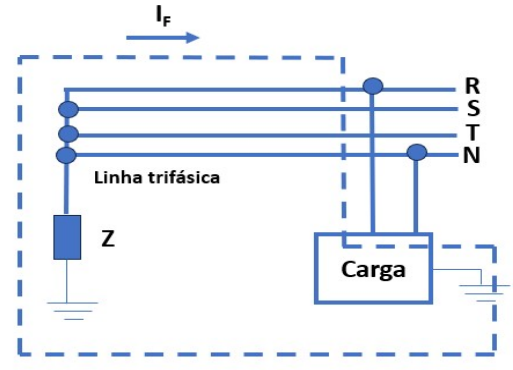

O aterramento nos sistemas elétricos tem como objetivo proteger as pessoas e os equipamentos elétricos contra uma falta (curtocircuito) na instalação. Outra função do aterramento é a de oferecer um caminho seguro, controlado e de baixa impedância em direção à terra para as correntes induzidas por descargas atmosféricas. A figura apresenta um esquema de aterramento no qual há uma falta (I_F) entre o condutor de fase (R) e a terra.

Dadas as afirmativas, acerca dos sistemas de aterramento,
I. O esquema de aterramento na ilustração é o TT, em que o neutro é ligado diretamente à terra, estando as massas da instalação ligadas a um eletrodo de aterramento independente do eletrodo da fonte.
II. O aterramento da fonte é realizado por meio da inserção de uma impedância (Z) de valor reduzido; com isso limita-se a corrente de falta a um valor desejado, de forma a não permitir que uma primeira falta desligue o sistema.
III. As massas são aterradas em eletrodo de aterramento próprio, uma vez que o eletrodo de aterramento das massas é independente do eletrodo de aterramento da alimentação.
IV. O sistema de aterramento ilustrado é o IT, que é restrito aos casos em que uma primeira falha não pode desligar imediatamente a alimentação, interrompendo processos importantes (como em salas cirúrgicas, certos processos metalúrgicos, dentre outros).
verifica-se que estão corretas apenas

A utilização de medidas de eficiência energética, muitas vezes, são adotadas quando são detectados problemas, ocasionando desperdício de energia elétrica, ou seja, uma ação corretiva. Por isso, muitas medidas de eficiência energética deveriam ser adotadas, no momento de se projetar e de se executar instalações elétricas.
Dadas as medidas de eficiência energética,
I. Implantar transformadores junto aos centros de consumo, uma vez que esse fator diminui o comprimento dos circuitos secundários.
II. O Procel tem incentivado a eficiência energética de unidades de climatização. Um aparelho que apresenta uma taxa média de 1,35 kW/10.000 Btus é mais eficiente que um com 0,95 kW/10.000 Btus.
III. Uma edificação pública é alimentada por 02 (dois) transformadores, sendo um de 300 kVA e outro de 125 kVA. Ao se fazer uma opção de desligar o maior transformador de forma programada por cerca de 2.000 h durante um ano, caso as perdas totais nesse transformador sejam de 5.000 W, com tarifa de R$ 400,00/MWh, a economia anual pelo desligamento é de R$ 2.000,00.
IV. Utilizar luminárias de maior aproveitamento energético. A eficiência de uma luminária pode ser medida, relacionando-se o fluxo emitido pelas lâmpadas ao fluxo que deixa a luminária.
verifica-se que estão corretas apenas

Após uma vistoria em uma edificação comercial, emitiu-se um laudo de inspeção de segurança das instalações elétricas, com as observações:
I. a edificação possui uma altura de 25 m; logo, necessita de um Sistema de Proteção Contra Descargas Atmosféricas – SPDA, de acordo com a Norma ABNT NBR 5419-2:2015;
II. equipamentos como bebedouros que estão na área externa da edificação possuem tomadas aterradas. Porém, o aterramento não é suficiente para evitar choques elétricos, fazendo-se necessária a instalação do disjuntor diferencial residual (DR) de alta sensibilidade como proteção adicional de forma obrigatória, nos circuitos elétricos que contêm os bebedouros, conforme a Norma ABNT NBR-5410;
III. o quadro de distribuição principal encontra-se com seus barramentos de 380 V expostos. A implantação de uma proteção de acrílico ou material isolante para a tensão de alimentação faria que essa superfície isolante com material resistente e dotada de todos os dispositivos de segurança, eliminasse as zonas de risco e a zona controlada; com isso, tem-se uma zona livre de riscos, de acordo com a Norma Regulamentadora (NR) nº 10;
IV. uma empresa possui uma subestação aérea com transformador de potência particular de 125 kVA. Porém, a carga instalada é de 50 kW. Ao avaliar a edificação, como a carga instalada é inferior a 75 kW, não se faz necessária a edificação constituir e manter um prontuário das instalações elétricas atualizado, conforme a NR-10.
Dessas afirmações contidas no laudo de inspeção, são verdadeiras apenas

A proteção de sistemas elétricos é feita com o objetivo de retirar de serviço equipamentos ou partes dos sistemas em mau funcionamento, de forma a isolar o desabastecimento de energia a menor região possível, buscando salvaguardar vidas e danos materiais. Esquemas de proteção são planejados para receberem as informações das grandezas elétricas do sistema em tempo real, de forma a atuarem sempre que condições anormais ocorram. Dadas as afirmativas quanto às diferentes funções de proteção de sistemas elétricos,
I. A função de sobrecorrente tem como grandeza de atuação a corrente elétrica do sistema. Isso ocorrerá quando esta atingir um valor igual ou superior à corrente mínima de atuação. Geralmente, os dispositivos que utilizam essa função são compostos por duas unidades: instantânea e temporizada.
II. Tensões acima ou abaixo da nominal podem danificar equipamentos ou partes de sistemas. A função de proteção de sobretensão tem a finalidade de detectar condições de tensão acima de um valor aceitável para a operação do sistema, podendo enviar sinais de alarmes e, dependendo das características do sistema ou do equipamento a ser protegido, enviar comando de abertura para disjuntores. Já a função de subtensão atua quando a tensão no sistema cai para um valor abaixo de um limite aceitável para a operação do sistema, podendo ser utilizada para a proteção de equipamentos, tais como motores.
III. A proteção diferencial faz a comparação entre a corrente que entra e a que sai de um equipamento, e, se a corrente for superior ao ajuste da proteção, a condição de falta é identificada e medidas serão adotadas por essa proteção. Essa proteção pode ser empregada em geradores, em transformadores, em motores ou até mesmo em linhas de transmissão, desde que não estejam em sistemas em anel.
verifica-se que está/ão correta/s

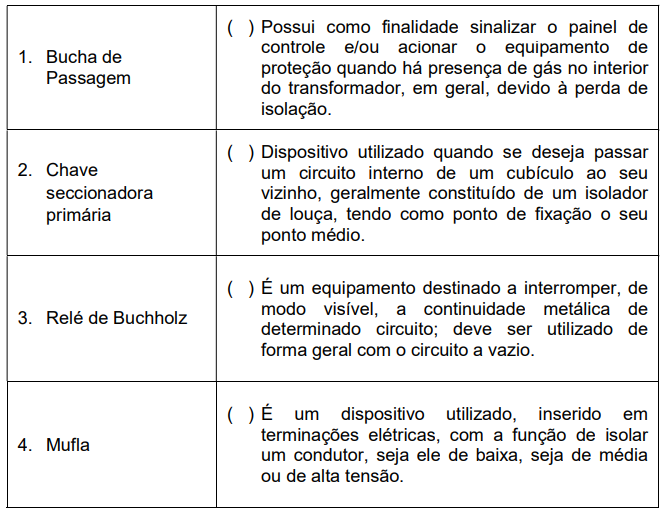

O dimensionamento e a especificação corretos de materiais, de equipamentos e de dispositivos constituem fatores determinantes no desempenho de uma instalação elétrica industrial. Materiais e equipamentos não especificados adequadamente podem acarretar sérios riscos à instalação, bem como comprometê-la, sob o ponto de vista da confiabilidade. A seguir, tem-se características de equipamentos elétricos utilizados na construção de subestações de energia elétrica.


Ao correlacionar as características com os equipamentos enumerados, a sequência correta, de cima para baixo, é:

A utilização de fontes alternativas de energia tem sido estimulada como forma de aumentar a utilização de fontes renováveis de energia. No dimensionamento do número de módulos fotovoltaicos, algumas variáveis são necessárias para a estimativa da geração. Para o cálculo da irradiação solar média mensal em kWh/². dia, esse parâmetro é baseado no banco de dados Sundata disponibilizado pelo centro de Referência para Energia Solar e Eólica Sérgio Brito - CRESESB. O dado a ser considerado é baseado nas característica geográficas do local a serem instalados os painéis fotovoltaicos, com ãngulo igual á latitude, considerando-se o valor médio mensal da irradiação solar diária. As concessionárias de energia elétrica consideram como estimativa para a produção mensal de energia, a media de consumo nos últimos 12 meses do consumidor. E o kWp é dimensionado de forma aproximada , pela razão entre o consumo médio diário e o produto da irradiação solar média mensal diária e a performance do sistema (performace ratio), de forma decimal, pois se considera que a média diária anual de horas de sola pleno representa o número de horas que a irradiância solar permanece constante e igual a 1 kW/m².
Considere um consumidor que possui um consumo médio mensal de 1.650 kwh com irradiação média mensal de 5,5 kWh/m².dia e performance de 80%. Se cada módulo que será adquirido tiver potência nominal de 250 W, qual o número mínimo de módulos necessário para se obter, em kWp, a potencia do gerador?

Nos projetos de média tensão até 300 kVA, via subestação aérea, a concessionária de energia, para facilitar a celebridade na análise dos projetos elétricos, disponibiliza planilhas como a de quadro de cargas. Quando preenchidas corretamente, os dados das cargas com os fatores de potência e demanda fornecem, de forma automática, informações com a potência do transformador de potência recomendado; potência do banco de capacitores a ser adotado, no caso de operação em vazio ou carga muito baixa, comum em agências bancárias; bitola dos condutores de baixa tensão; diâmetro do eletroduto; parâmetros do poste necessário para alocação do transformador de potência (esforço mecânico e altura), dentre outros equipamentos do Sistema Elétrico de Potência - SEP.

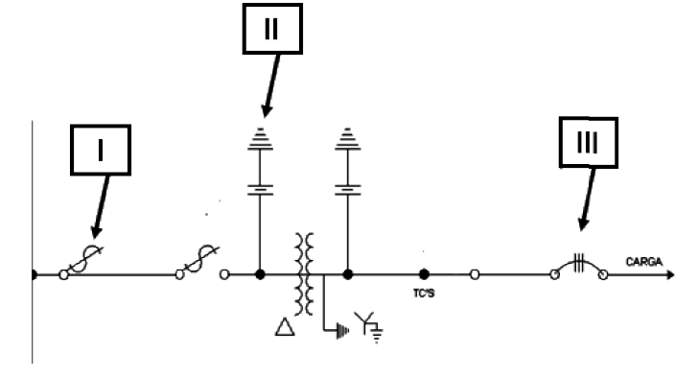

A figura apresenta o recorte do diagrama unifilar que representa o posto de transformação do sistema de distribuição em média tensão de uma subestação aérea. Assinale a alternativa correta que corresponde aos elementos indicados em I, II e III, respectivamente.

Nos laboratórios da Universidade Federal de Alagoas (UFAL), uma série de equipamentos são usados diariamente. Autoclaves são, frequentemente, encontrados nesses laboratórios e têm a função de esterilizar utensílios por meio de altas temperaturas. Considere características puramente resistivas nesses equipamentos e as seguintes especificações (tensão da rede da UFAL de 220V / 380V).
. autoclave 1: monofásico, 18 litros, 1600 W;
. autoclave 2: trifásico, 200 litros, 18 kW.
Assinale a alternativa correta que apresenta os valores aproximados de resistências e de correntes máximas, respectivamente, das autoclaves descritas.

A partir de 2015, foi alterada a NBR 5419, sendo efetuada uma atualização, tornando-a como a NBR 5419-2:2015, que altera o cálculo de como é feita a análise de risco para verificar se, na edificação, há a necessidade de se projetar um sistema de proteção contra descargas atmosféricas (SPDA). Ao se considerar que: a) em uma estrutura há essa necessidade, de acordo com os riscos encontrados, b) as características da edificação permitem que possa ser escolhido o método do ângulo de proteção, também conhecido como método de Franklin, c) a estrutura possui dimensões de 64 m x48 m d) o volume de proteção será formado por hastes, e) a edificação possui Classe III, do SPDA.

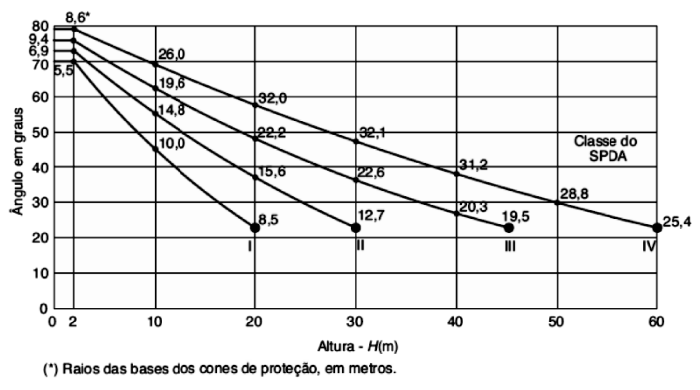

Considerando-se o raio da base do cone de proteção, e inserido haste/s no topo da edificações, que é plana, de forma simétrica, e, ao correlacionar as dimensões da estrutura com a figura, qual das configurações atende ao método citado em questão?
