Dadas as afirmativas sobre as diversas fontes de geração de energia disponíveis no Brasil,
I. As usinas termelétricas produzem energia por meio da queima de combustíveis fósseis como petróleo, carvão mineral e gás natural. As principais vantagens das termelétricas são que elas podem ser construídas próximas às regiões de consumo, sua construção é mais rápida do que das hidrelétricas e são mais independentes das condições do clima para manter uma geração contínua.
II. Dentre as principais vantagens das usinas eólicas, podem ser citados o uso de energia limpa e inesgotável, a geração de renda nas localidades de sua instalação, além da garantia da constância de geração durante o ano todo, já que a escolha dos locais de instalação é bem criteriosa.
III. A participação da fotovoltaica na matriz elétrica vem se tornando cada vez mais relevante, tanto devido a grandes usinas sendo instaladas pelo país, quanto por conta da predominância por usinas fotovoltaicas na micro e minigeração distribuída. Como vantagens desse tipo de usina, pode-se citar a baixa necessidade de manutenção, a não emissão de poluentes e a disponibilidade de sol na maior parte do país. Como maiores desvantagens, podem ser citadas a dependência climática e a natural falta de geração à noite, a qual aliada à baixa capacidade de armazenamento de energia em grandes quantidades, torna-se uma fonte extremamente intermitente.
verifica-se que está/ão correta/s

O triângulo de potências é uma poderosa ferramenta para a realização de cálculos entre as 03 (três) potências encontradas em circuitos de corrente alternada. Como esse triângulo é retângulo, podemos usar as propriedades da trigonometria nos cálculos de seus lados e ângulos. Nesse sentido, em relação aos diferentes tipos de potências, dadas as afirmativas,
I. A potência ativa é parcela da potência elétrica convertida em trabalho útil, tal como calor, movimento e luz. Devido à sua importância, equipamentos de conversão de energia, como transformadores, estabilizadores e no-breaks são dimensionados por ela.
II. Quanto maior for o fator de potência de uma carga, mais ela se aproximará de uma carga totalmente resistiva, ou seja, maior será a proporção de potência ativa que essa carga consumirá.
III. A potência reativa é a parcela de potência que oscila entre a fonte geradora e a carga. Ela não gera trabalho útil, mas é necessária para manter os campos eletromagnéticos em motores elétricos, por exemplo.
verifica-se que está/ão correta/s

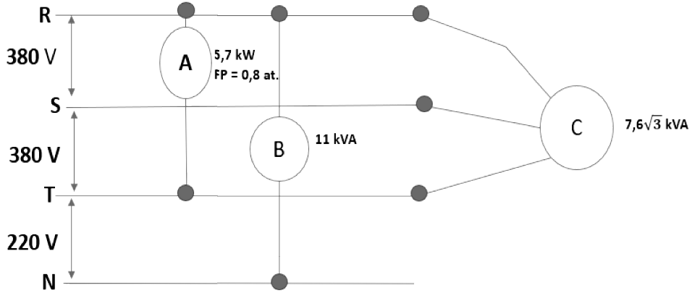

Um sistema equilibrado trifásico a 04 (quatro) fios (3F+N) alimenta 03 (três) cargas, conforme indicadas na figura. Ao se considerar que serão apenas instaladas essas cargas no sistema, considere que as quedas de tensão não ultrapassem o que delimitam a Norm ABNT NBR 5419:2015 – Proteção contra descargas atmosféricas.

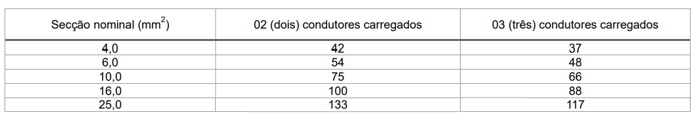

Na tabela são ilustrados condutores em função de sua capacidade de condução.


Para alimentar o sistema, a bitola mínima dos condutores em mm² é igual a

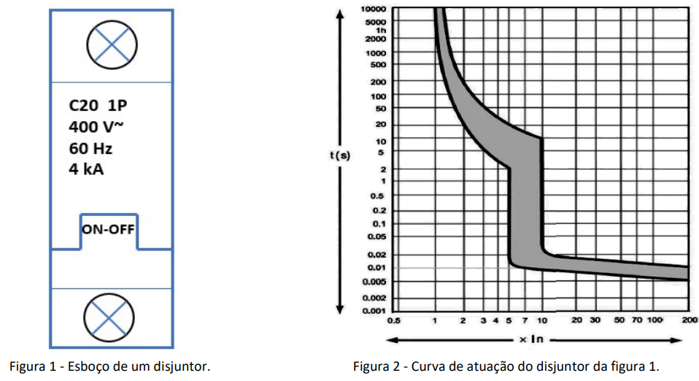

Um disjuntor termomagnético monopolar é um dispositivo que protege os circuitos elétricos monofásicos contra sobrecargas e curtos circuitos, quando bem dimensionados. Na figura 1 tem-se uma ilustração de um disjuntor, com as suas informações básica na sua parte frontal, e, na figura 2, a curva de atuação do dispositivo, de acordo com a sua classe de funcionamento.


Sobre as figuras, dadas as afirmativas,
I. Se o disjuntor for utilizado para proteger um circuito cuja corrente elétrica de curto-circuito presumida seja de 2 kA, o dispositivo irá disparar em um tempo inferior a 20 ms.
II. A corrente elétrica nominal do disjuntor é de 4 kA.
III. A capacidade de interrupção do disjuntor é 20 vezes superior à da concorrente elétrica nomina do dispositivo
verifica-se que está/ão correta/s

A descoberta dos materiais semicondutores foi imprescindível na miniaturização dos dispositivos como os computadores pessoais celulares, dentre outros. A respeito dos semicondutores, assinale a alternativa correta.

Os projetos elétricos são realizados a partir da planta baixa do projeto arquitetônico de uma edificação. Considerando-se que, na planta baixa, somente temos uma visão superior, símbolos diferentes para dispositivos iguais que estejam em alturas diferentes devem ser usados.

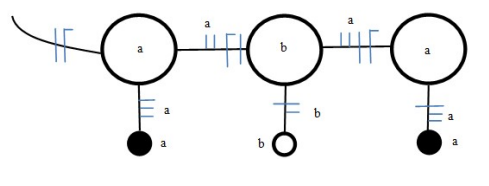

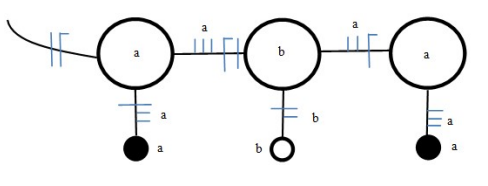

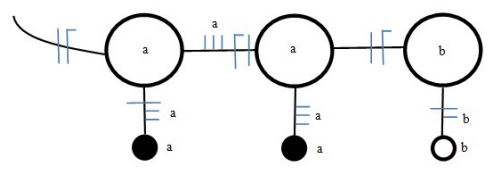

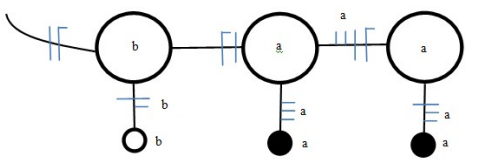

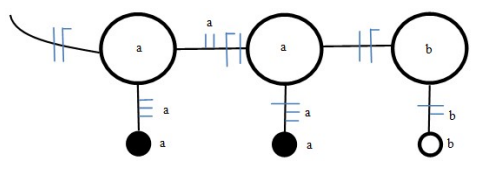

Nesse sentido, assinale a alternativa que apresenta corretamente o projeto para a iluminação de um cômodo com 03 (três) lâmpadas, sendo duas controladas, simultaneamente, por dois interruptores e outra controlada, individualmente, por um terceiro interruptor.

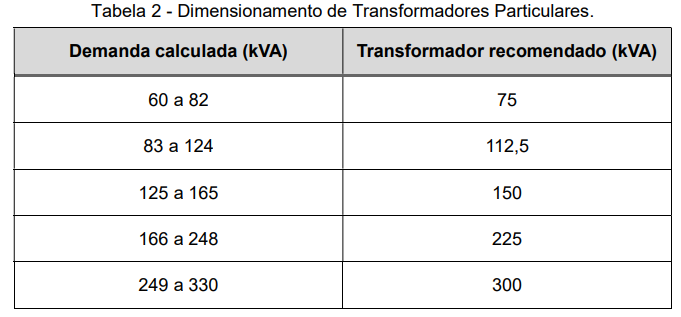

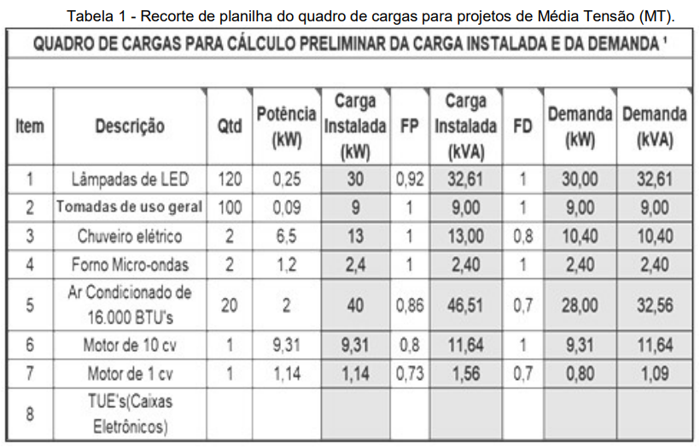

Uma edificação comercial da modalidade bancária terá o seu fornecimento em média tensão a 13,8 kV. De acordo com o preenchimento do quadro de cargas, a demanda pode ser calculada e encontrada ao se preencher a planilha fornecida pela distribuidora de energia. Os fatores de potência e de demanda são indicados pelas normas da distribuidora de energia. Porém, no momento do preenchimento da planilha, por descuido, faltaram ser acrescidas às tomadas de uso específico (TUEs) para 08 (oito) caixas eletrônicos que haverá na agência bancária. Sabe-se que cada tomada tem uma potência de 1,8 kW, com fator de potência, conforme a norma da concessionária, de energia igual a 1,00 e de demanda (FD) igual a 1,00. Na tabela 1, tem-se o recorte do quadro de cargas, e, na tabela 2, os transformadores recomendados, de acordo com a demanda calculada.




A partir da demanda calculada, qual é o valor do transformador recomendado para a estrutura, de acordo com a tabela 2, em kVA?

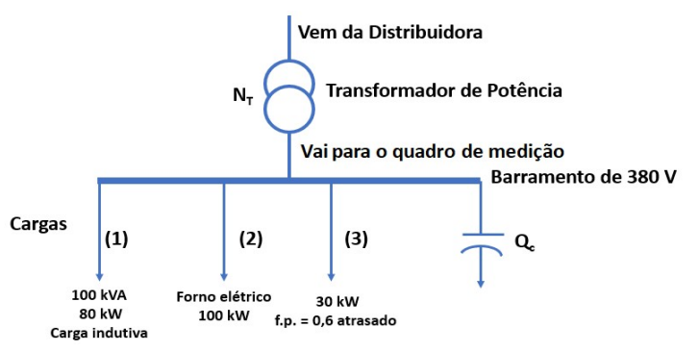

A correção do fator de potência em sistemas tarifados do grupo A, para evitar o pagamento de multas por excesso de reativos, tanto quanto a consumo e demanda, a depender da modalidade tarifária (convencional binômia, horossazonal verde ou horossazonal azul pode ser executada com banco de capacitores de forma individual, em blocos ou automática. A forma de correção irá depender da complexidade e da característica do cliente. Deseja-se efetuar a correção do fator de potência em bloco em 03 (três) cargas com padrão de funcionamento uniforme, no qual após a leitura da medição por meio de um analisador de energia, foram detectadas as características observadas na figura.



O cliente com o intuito de obter uma margem de segurança e trocar o transformador por um de menor potência nominal, deseja elevar o fator de potência para 1,0. O banco de capacitores (Q_c) necessários em KVAr., e a potencia mínima do transformador (N_T) para atender à nova condição em kVAr são, respectivamente:

O incêndio relacionado com o curto-circuito ocorre quando a corrente de curto-circuito é superior à capacidade de interrupção do dispositivo de proteção; neste caso, o disjuntor termomagnético. Uma forma de dimensionamento é por meio do tempo de atuação do dispositivo, conhecendo parâmetros por intermédio da curva do disjuntor. Suponha que a corrente presumida de curto-circuito, em um circuito com bitola de 6,0 mm² , que irá utilizar um disjuntor termomagnético de corrente nominal de 46 A, seja 50 vezes superior à corrente nominal. No manual do fabricante, a corrente de ruptura do dispositivo é de 6 kA. A razão entre a corrente presumida de curto-circuito e corrente nominal do dispositivo, leva na curva do dispositivo a um tempo de atuação do dispositivo de 0,05 s. O tempo limite de atuação do dispositivo depende da bitola do condutor a ser escolhido, da corrente presumida de curto-circuito e do tipo de material dos condutores e isolação, como pode ser visto na equação:


Em que:
. K: constante numérica relacionada ao tipo de condutor e material isolante; . S: bitola dos condutores em mm² ; . I_cs corrente elétrica presumida de curto-circuito; . t: tempo limite de atuação do dispositivo de proteção.
Considere que o curto-circuito é simétrico com duração inferior a 5,0 s. Se os condutores são de cobre com isolação em PVC (K = 115), é correto afirmar que o tempo limite de atuação do dispositivo para proteção contra curtos-circuitos e a recomendação do dispositivo, são respectivamente:

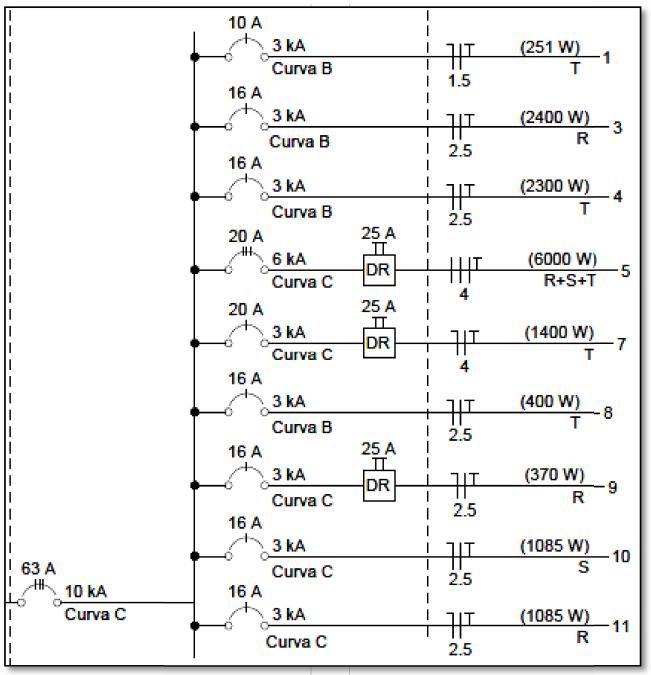

Na figura, tem-se o recorte de um diagrama unifilar de quadro de distribuição construído com uma das ferramentas da tecnologia Building Information Modeling (BIM), o QI Builder.


De acordo com o diagrama, é correto afirmar, à luz da Norma ABNT NBR 5419-2015 - Proteção contra descargas atmosféricas, que
