Para indicar um furo passante quadrado ou retangular, na parte plana de uma vista, sem auxílio das seções adicionais, utilizam-se:

A área de um terreno corresponde a 450 m². As dimensões da área desse terreno estão representadas num desenho contido na planta de situação, na escala de 1:50. Qual o valor dessas dimensões nesta escala?

O cruzamento das linhas de cota e auxiliares deve ser evitado, porém, se isso ocorrer, as linhas não devem ______________ no ponto de cruzamento.

Assinale a alternativa que completa a lacuna do texto acima de forma CORRETA:

Qual NBR da Associação Brasileira de Normas Técnicas – ABNT estabelece as normas de leiaute e dimensões para a folha de desenho?

Em referência ao conteúdo de informações numa planta de cortes de um projeto arquitetônico, foram feitas as seguintes afirmativas:

I. Indicar o Norte.

II. Indicar os eixos do projeto.

III. Denominar os diversos compartimentos seccionados.

IV. Indicar as cotas verticais.

Assinale a alternativa correta:

Comando UNDO é utilizado no AutoCAD para desfazer os últimos comandos acionados na elaboração do desenho digital. Qual o comando que desfaz o UNDO?

O comprimento de uma tubulação mede originalmente 12 metros linearmente. A representação desta mesma tubulação num desenho, na escala de 1:20, equivale a:

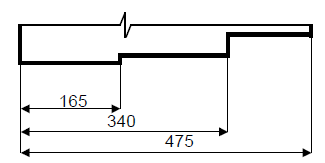

No desenho a seguir

está indicada uma cotagem;

Considerando os tipos de escala de rigidez dos grafites utilizados no desenho, qual terminologia indica um grafite mais duro?

No AutoCAD, o comando Mirror serve para:
