Denomina-se treliça plana o conjunto de barras (barras redondas, barras chatas, perfis etc.), interligadas entre si através de pinos, solda e parafusos formando triângulos, conferindo rigidez ao conjunto. Um dos métodos para determinar os esforços axiais atuantes nas barras de uma treliça denomina-se método das seções, que é também chamado de

Seja uma viga isostática biapoiada de vão L cujo momento de inércia está representado pela letra J e o seu módulo de elasticidade longitudinal pela letra E. Sabendo-se que essa viga está submetida somente ao seu peso próprio p, a sua flecha máxima será dada por

A barra circular da figura é de aço, possui diâmetro de 20mm e comprimento de 80cm. A barra está submetida a uma carga axial de tração de 8,0 kN.


A tensão normal de tração atuante na barra é de

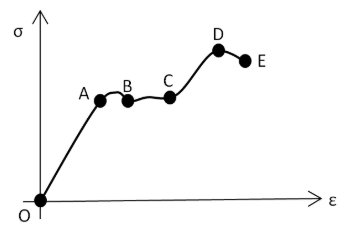

Seja o diagrama tensão x deformação (σ x ε) apresentado na figura a seguir:

O ponto C refere-se

Assinale a opção que apresenta somente materiais dúcteis.

Seja a viga AB, biapoiada, da figura a seguir:


As reações de apoio V_A e V_B são, respectivamente, iguais a

“O momento da resultante de duas forças concorrentes em um ponto P qualquer do seu plano em relação a um ponto A de referência é igual à soma algébrica dos momentos das componentes da força resultante em relação a este ponto.” O enunciado acima refere-se

Uma carga de 100 kN está suspensa pelas barras 1, 2 e 3 conforme mostra a figura a seguir:


Dados: sen 60º = 0,866 cos 60º = 0,500 sen 45º = cos 45º = 0,707
O valor, em módulo, da força F1 atuante na barra 1 é igual a

Seja o sistema plano contendo as forças F₁ e F₂ que fazem entre si um ângulo α.


A resultante, R, das forças é dada por

Uma unidade de pressão muito utilizada em engenharia é o megapascal (MPa). Assinale a opção que apresenta o equivalente a 1MPa.
