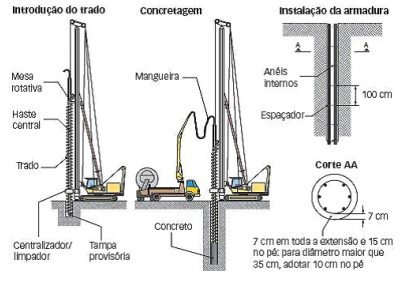

A determinação da carga admissível de uma fundação profunda em estacas, compreende dois aspectos, ou seja, o estrutural determinado pela segurança à ruína do elemento estrutural, e o geotécnico determinado pela segurança à ruptura ao cisalhamento do solo, com o limite de recalques aceitáveis, pelo atrito lateral do elemento estaca e sua resistência de ponta contra o solo de fundação. Necessita-se executar uma fundação profunda utilizando-se estacas escavadas do tipo hélice contínua em um solo do tipo coesivo, cuja sondagem à percussão do tipo SPT nos forneceu uma argila siltosa plástica, desde o terreno natural até os 8m de profundidade, para em seguida nos indicar mais 2m de profundidade adicional, em um solo residual de gnaisse quando então se atingiu o impenetrável e foi finalizada a sondagem. De acordo com os dados apresentados a seguir, determine a capacidade de carga real de uma estaca escavada do tipo hélice contínua, e escolha a alternativa correta:

Dados:

Estaca Hélice Contínua:

Diâmetro Φ = 40,00cm

Capacidade Estrutural ou Nominal C_E = 50.000kgf

Solo de 1,0 a 8,0m de profundidade – Argila siltosa plásticas

Solo de 8,0 a 10,0m de profundidade – Solo residual de gnaisse / impenetrável à percussão

Área de Ponta da Estaca – A_P = 1.257,00cm²

Perímetro da Estaca – U = 126cm

Coeficientes de segurança para estaca escavada:

F₁ = 3,0;

F₂ = 6,0;

Coeficientes de correlação do solo para o atrito lateral e resistência de ponta, α e k, respectivamente:

Fórmulas:

r_P = (k . N_SPT)/ F₁

onde

r_P é o fator de resistência de ponta;

k é um fator de correlação de resistência lateral e de ponta;

N_SPT é o valor do SPT na camada competente do solo para a resistência de ponta;

F₁ coeficiente de segurança à resistência de ponta;

R_P = r_P . A_P

onde R_P é a resistência de ponta da estaca;

r_L = (α . k . N_SPT)/F₂

onde

r_L é o fator de atrito lateral da estaca;

α é o fator de correlação de resistência lateral da estaca;

k é um fator de correlação de resistência lateral e de ponta;

N_SPT é o valor do SPT na camada competente do solo para a resistência lateral por metro de profundidade;

F₂ coeficiente de segurança à resistência lateral por atrito da estaca;

R_L = (U. Σr_L . L)/100

onde

U é o perímetro da estaca em m;

Σr_L é o somatório dos atritos laterais por cada metro linear do fuste da estaca;

L é o comprimento da estaca em cm

Resistência Total da Estaca:

R_T = R_P + R_L em kgf.

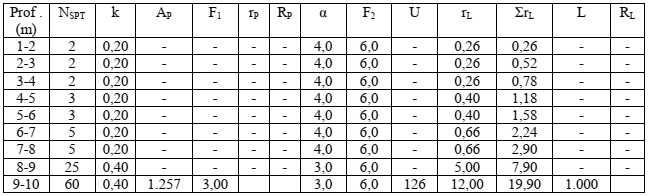

Tabela para cálculo da resistência lateral e de ponta para a estaca:

A resistência Total da estaca será de:

O levantamento de quantitativos de serviços, tanto para a fase de orçamentação, quanto para a fase de medições, durante o desenvolvimento de um obra se constitui de fundamental importância no processo de apropriação de um empreendimento. Em uma determinada situação, necessita-se levantar o quantitativo para a orçamentação de um tubulão a céu aberto, que é um tipo de fundação profunda, executado acima do lençol freático. Calcule o volume total do tubulão e marque a alternativa correta. Características principais:

- Escavado manualmente;

- Diâmetro mínimo do fuste para escavação manual = 0,70 m;

- α Ângulo de 60° é suficiente para que não haja necessidade de colocação de armadura na base;

- Só recebe esforços verticais;

- Executado acima do lençol freático (N.A.);

- Executado em solo coesivo;

- Concreto utilizado é ciclópico.

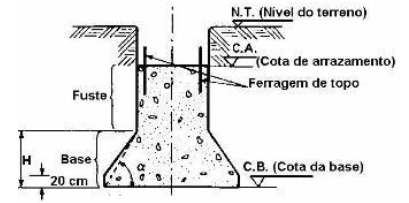

Pede-se calcular o volume de concreto ciclópico a ser empregado na execução da base do tubulão da figura abaixo, incluindo o seu fuste, com as seguintes dimensões:

Calcular o volume de concreto ciclópico para a base cilíndrica, tronco de cone e o fuste:

Dados:

h₀ = 0,20m – altura da base cilíndrica;

h₁ = H – h₀ = 1,50m – altura da base em tronco de cone;

H = 1,70m – altura total da base;

D = 2,40m – diâmetro da base;

d = 1,20m – diâmetro do fuste;

L = 12,0m – comprimento do fuste;

R = D/2 – raio da base;

r = d/2 – raio do fuste;

π = 3,14.

Fórmulas:

V₁ = (π . h₁)/3 x (R² + r² + R . r) – volume da base em tronco de cone;

V₂ = (π . R² . h₀) – volume do rodapé cilíndrico;

V₃ = (π . r² . L) – volume do fuste;

V_T = V₁ + V₂ + V₃ - volume total do tubulão em m³ .

Benefícios e Despesas Indiretas (BDI) é o elemento orçamentário destinado a cobrir todas as despesas que, num empreendimento (obra ou serviço), segundo critérios claramente definidos, classificam-se como indiretas, pois, são aquelas que não expressam diretamente nem o custeio do material nem o dos elementos operativos sobre o material-mão-de-obra, equipamento-obra, instrumento-obra e, também, necessariamente, atender o lucro. Na composição do BDI acham-se, segundo os critérios claramente definidos e de acordo com metodologia matemática de cálculo precisamente estabelecida, os custos de (1) administração central, em parcela rateada para o empreendimento em causa; (2) custo de capital financeiro contraído ao mercado; (3) margem de incerteza (aceitável apenas para o contratante, em razão de este desconhecer, a priori, o cenário de ofertantes e de ofertas disponíveis no mercado); (4) carga tributária específica, nas várias esferas estatais) e (5) lucro (lucro bruto ou margem de contribuição). Como se vê, todos são elementos de custo indireto. De acordo com os dados abaixo apresentados, calcule o BDI correspondente, em seguida escolha a alternativa correta:

Dados:

CF é Custo Financeiro;

AC é Administração Central;

T são os Tributos municipais, estaduais e federais;

MI é Margem de Incerteza;

LB é o Lucro bruto sobre o empreendimento;

Valores:

CF = 0,02

AC = 0,07

T = 0,10

LB = 0,10

MI = 0,10

Fórmula:

Entende-se por rede interna de lógica ou estruturada aquela que é projetada de modo a prover uma infraestrutura que permita evolução e flexibilidade para serviços de telecomunicações, sejam de voz, dados, imagens sonorização, controle de iluminação, sensores de fumaça, controle de acesso, sistema de segurança, controles ambientais (ar-condicionado e ventilação) e outros. Considerando-se a quantidade e a complexidade desses sistemas, é imprescindível a implementação de um sistema que satisfaça às necessidades iniciais e futuras em telecomunicações e que garanta a possibilidade de reconfiguração ou mudanças imediatas, sem a necessidade de obras civis adicionais. A Norma NBR 14565/2000 se aplica a edifícios e a conjuntos de edifícios situados dentro de um mesmo terreno em que se deseja a implantação de uma rede interna estruturada. Uma rede interna estruturada é uma rede projetada de modo a prover uma infraestrutura que permita evolução e flexibilidade para os serviços de telecomunicações, sejam de voz, dados, imagens, sonorização, controle de iluminação, sensores de fumaça, controle de acesso, sistema de segurança, controles ambientais (ar-condicionado e ventilação) e outros. Entende-se por rede interna secundária o trecho da rede compreendido entre o Ponto de Telecomunicação instalado na Área de Trabalho e o dispositivo de conexão instalado no Armário de Telecomunicação do andar.

De acordo com a norma citada, assinale a alternativa correta em relação às características de uma rede secundária interna de lógica ou cabeamento estruturado.

Segundo a Resolução n° 307 do CONAMA, de 05 de julho de 2002, são estabelecidas diretrizes e critérios para a gestão dos resíduos da construção civil. São resíduos provenientes de construções, reformas, reparos e demolições de obras de construção civil, e os resultantes da preparação e escavação de terrenos. Os resíduos da construção civil deverão ser classificados, para efeito da Resolução da seguinte forma:

Denomina-se concreto um material formado pela mistura de cimento, água, agregado graúdo (brita ou cascalho) e agregado miúdo (areia). O concreto fresco tem consistência plástica, podendo ser moldado, na forma e dimensões desejadas, bastando lançar a massa fresca no interior de formas de madeira ou outro material adequado. O concreto endurecido tem elevada resistência à compressão, mas baixa resistência à tração. Denomina-se concreto armado o material misto obtido pela colocação de barras de aço no interior do concreto. As armaduras são posicionadas, no interior da forma, antes do lançamento do concreto plástico. Este envolve as barras de aço, obtendo-se, após o endurecimento uma peça de concreto armado. Sobre o material concreto massa, obtido pela mistura de aglomerante, agregados, água e aditivos, é correto afirmar:

A Norma Regulamentadora – NR 10 estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade. Esta NR se aplica às fases de geração, transmissão, distribuição e consumo, incluindo as etapas de projeto, construção, montagem, operação, manutenção das instalações elétricas e quaisquer trabalhos realizados nas suas proximidades, observando-se as normas técnicas oficiais estabelecidas pelos órgãos competentes e, na ausência ou omissão destas, as normas internacionais cabíveis. Sobre os aspectos da NR10, assinale a alternativa correta.

Sendo uma das principais etapas na construção, a impermeabilização propicia conforto aos usuários finais das mesmas. Uma eficiente proteção deve ser oferecida aos diversos elementos de uma obra sujeita às ações das intempéries com o intuito de proteger a edificação de inúmeros problemas patológicos que poderão surgir com a infiltração de água, integradas ao oxigênio e outros elementos agressivos da atmosfera. A vida útil de uma edificação depende diretamente de uma eficiente realização da impermeabilização. Segundo a NBR 9575/2003, impermeabilização é o produto resultante de um conjunto de componentes e serviços que objetivam proteger as construções contra a ação deletéria de fluidos, de vapores e da umidade. Sobre os principais sistemas e produtos impermeabilizantes disponíveis, marque a alternativa correta.

A Norma NBR 12693/2010 se aplica a riscos isolados em relação a incêndio em edificações que necessitem de sistema de proteção por extintores portáteis e/ou sobre rodas, para a salvaguarda de pessoas e bens materiais. Em relação a aspectos dessa norma, escolha a alternativa correta.

A NBR 8036/83 fixa as condições exigíveis na programação das sondagens de simples reconhecimento dos solos destinada à elaboração de projetos geotécnicos para a construção de edifícios. Essa programação abrange o número, a localização e a profundidade das sondagens. Sobre os critérios adotados na referida norma para a programação de sondagens, assinale a alternativa correta.
